Made in Germany   Made in Italy

Example of Full Part Number:
CD3000S-1PH/300A/480V/480V/12:24V/SSR/ZC/NF/HB
REVO RS1120-45APWY0021
Опросный лист

Однофазные тиристорные регуляторы для регулирования мощности резистивных и инфракрасных нагревателей по принципу ВКЛ-ВЫКЛ при переходе напряжения через ноль.

Предлагаемые цены всегда ниже заводских:


REVO S 1PH 30

Типоразмер SR3
121 х 36 х 125 мм
Вес 0,45 кг
Цена 55 евро


REVO S 1PH 35

Типоразмер SR3
121 х 36 х 125 мм
Вес 0,45 кг
Цена 58 евро


REVO S 1PH 40

Типоразмер SR3
121 х 36 х 125 мм
Вес 0,45 кг
Цена 66 евро


REVO S 1PH 60

Типоразмер SR12
269 х 93 х 170 мм
Вес 3,4 кг
Цена 196 евро


REVO S 1PH 90

Типоразмер SR12
269 х 93 х 170 мм
REVO 3,4 кг
Цена 239 евро


REVO S 1PH 120

Типоразмер SR12
269 х 93 х 170 мм
Вес 3,4 кг
Цена 390 евро


REVO S 1PH 150

Типоразмер SR12
269 х 93 х 170 мм
Вес 3,4 кг
Цена 436 евро


REVO S 1PH 180

Типоразмер SR12
269 х 93 х 170 мм
Вес 3,4 кг
Цена 528 евро


REVO S 1PH 210

Типоразмер SR12
269 х 93 х 170 мм
Вес 3,4 кг
Цена 690 евро


REVO S 1PH 280

Типоразмер S9
350 х 116 х 220 мм
Вес 5,1 кг
Цена 863 евро


REVO S 1PH 400

Типоразмер S12
520 х 137 х 270 мм
Вес 15 кг
Цена 1.521 евро


REVO S 1PH 500

Типоразмер S12
520 х 137 х 270 мм
Вес 15 кг
Цена 1.649 евро


REVO S 1PH 600

Типоразмер S12
520 х 137 х 270 мм
Вес 15 кг
Цена 2.076 евро


REVO S 1PH 700

Типоразмер S12
520 х 137 х 270 мм
Вес 15 кг
Цена 2.289 евро


CD3000M-1PH 15

Типоразмер S0
30 х 120 х 120 мм
Вес 0,4 кг
Цена 59 евро


CD3000M-1PH 25

Типоразмер S0
30 х 120 х 120 мм
Вес 0,4 кг
Цена 66 евро


CD3000M-1PH 35

Типоразмер S0
30 х 120 х 120 мм
Вес 0,4 кг
Цена 104 евро


CD3000M-1PH 45

Типоразмер S0
30 х 120 х 120 мм
Вес 0,4 кг
Цена 111 евро


CD3000M-1PH 60

Типоразмер S7
117 х 120 х 159 мм
Вес 1,7 кг
Цена 166 евро


CD3000M-1PH 90

Типоразмер S7
117 х 120 х 159 мм
Вес 1,7 кг
Цена 213 евро


CD3000M-1PH 110

Типоразмер S8
117 х 138 х 159 мм
Вес 2,1 кг
Цена 284 евро


CD3000M-1PH 125

Типоразмер S9
116 х 316 х 187 мм
Вес 5,0 кг
Цена 521 евро


CD3000M-1PH 150

Типоразмер S9
116 х 316 х 187 мм
Вес 5,0 кг
Цена 593 евро


CD3000M-1PH 200

Типоразмер S9
116 х 316 х 187 мм
Вес 5,0 кг
Цена 711 евро


CD3000M-1PH 300

Типоразмер S12
137 х 520 х 270 мм
Вес 15,0 кг
Цена 1.351 евро


CD3000M-1PH 400

Типоразмер S12
137 х 520 х 270 мм
Вес 15,0 кг
Цена 1.635 евро


CD3000M-1PH 500

Типоразмер S12
137 х 520 х 270 мм
Вес 15,0 кг
Цена 1.778евро


CD3000M-1PH 600

Типоразмер S12
137 х 520 х 270 мм
Вес 15,0 кг
Цена 2.252 евро


CD3000M-1PH 700

Типоразмер S12
137 х 520 х 270 мм
Вес 15,0 кг
Цена 2.489 евро

REVO CD3000S

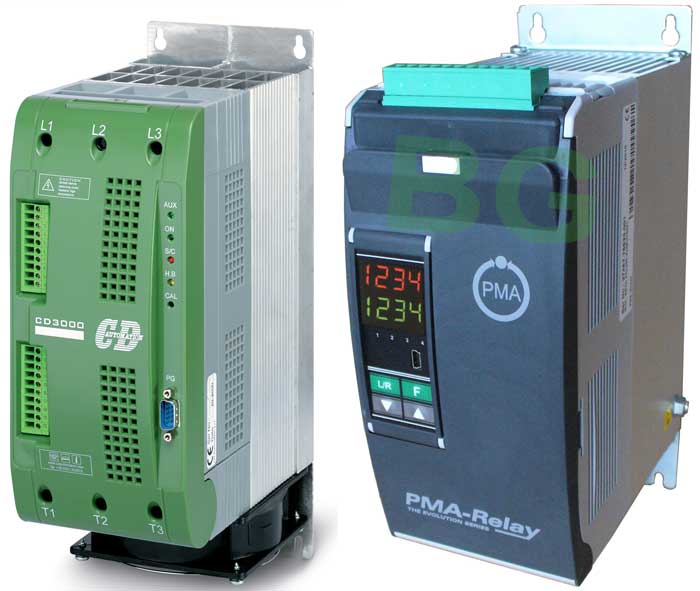

Тиристорный регулятор REVO S-1PH представляет собой компактное твердотельное реле (solid-state relay, SSR), разработанное на замену контакторам. Применяется в промышленности, как однофазный тиристорный регулятор для управления резистивной нагрузкой (печи, нагреватели и т. д.) и инфракрасными излучателями. В последнем случае необходима предпродажная консультация по выбору опциональных параметров тиристорного регулятора в зависимости от длины инфракрасных волн.

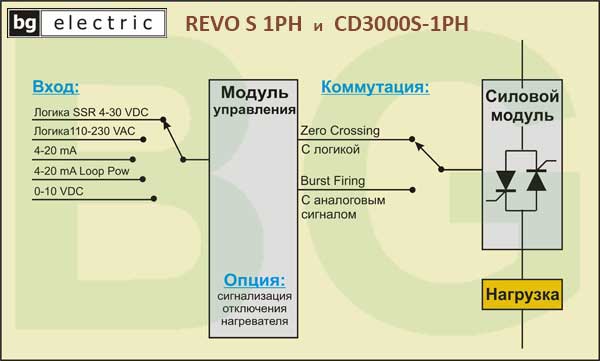

Функция управляемого включения и отключения нагрузки "zero crossing firing" реализуется посредством управления по логическому входу или по входу переменного тока.

Возможно программное ступенчатое управление мощностью нагрузки "Burst firing" в диапазоне от 0 до 255 циклов, при этом переключение происходит в момент, когда ток нагрузки равен нулю, то есть без электромагнитных помех.

Функция сигнализации отключения нагревателя "Heater Break alarm" для диагностики частичного или полного дефекта нагрузки или короткого замыкания тиристора. Сигнал сброса функций и тревогии автоматически сбрасываются, если нормальное рабочее состояние восстановлено.

Модели регуляторов с различными токами нагрузки имеют различные технологии охлаждения силовых тиристоров. При небольших токах до 50-60А применяется пассивная конвекция воздуха через алюминиевый радиатор, а модели с большими токами имеют принудительное охлаждение радиатора с одним, двумя или четырьмя встроенными вентиляторами, в зависимости от тока нагрузки.

Регуляторы выпускаются в модельном ряду, состоящем из 27 базовых исполнений, для каждого из которых предусмотрено большое число опций, дополнительных и сервисных функций. Все это многообразие зашифровано в полном заказном номере регулятора.

В регуляторы REVO S-1PH с максимальным током до 40А для повышения надежности может быть опционально (дополнительно) установлен либо второй предохранитель, либо второй предохранитель плюс защитное реле. При этом размеры корпуса несколько увеличиваются.

Напряжение на линии, В480 / 600
Напряжение на нагрузке, В24...480 / 24...600
Ток нагрузки, А (модельный ряд)30, 35, 40, 60, 90, 120, 150, 180, 210, 280, 400, 500, 600, 700
Управляющий входSSR 4...30 VDC или 230 VAC или 4...20 mA или 0...10 VDC
Управление тиристорамиZero Crossing, Burst Firing (см. таблицу режимов и опций)
СертификацияCE, UL
МонтажDIN рейка (до 110 А), настенный (от 125 А)
Опция (на заказ)извещатель перегрева
Температура окружающей среды0÷40°C (до 110A), 0÷45°C (125÷700A)
Особенностиконфигурирование через компьютер
Рекомендуемые принадлежности и документация:
  1. Инструкция по вводу в эксплуатацию и конфигурированию регуляторов предоставляется в печатном виде при заказе
  2. Регуляторы Relay S-1PH и REVO S-1РH с током 30...40А, технические данные (англ.)
  3. Регуляторы Relay S-1PH и REVO S-1РH с током 60...210А, технические данные (англ.)
  4. Регуляторы Relay S-1PH и REVO S-1РH с током 280...700А, технические данные (англ.)
  5. Иллюстрированная таблица выбора нужной модели тиристорного регулятора (рус.)
  6. Иллюстрированная таблица режимов и опций тиристорных регуляторов (рус.)
