Example of Full Part Number:
CD3000S-2PH/150A/480V/480V/12:24V/SSR/ZC/NF/HB
REVO RS2400-42APWY2021
Опросный лист

Серия трехфазных регуляторов мощности (с регулированием по двум фазам) для нагрузки, включенной в «звезду без нейтрали» или «треугольник». Регуляторы предназначены для регулирования мощности резистивных и инфракрасных нагревателей по принципу ВКЛ-ВЫКЛ при переходе напряжения через ноль. Применение этих регуляторов представляет собой наиболее экономичное решение.

Предлагаемые цены всегда ниже заводских:


REVO S 2PH 30

Типоразмер SR4
121 х 72 х 125 мм
Вес 0,9 кг
Цена 110 евро


REVO S 2PH 35

Типоразмер SR4
121 х 72 х 125 мм
Вес 0,9 кг
Цена 117 евро


REVO S 2PH 40

Типоразмер SR4
121 х 72 х 125 мм
Вес 0,9 кг
Цена 131 евро


REVO S 2PH 60

Типоразмер SR12
269 х 93 х 170 мм
Вес 3,4 кг
Цена 343 евро


REVO S 2PH 90

Типоразмер SR12
269 х 93 х 170 мм
Вес 3,4 кг
Цена 477 евро


REVO S 2PH 120

Типоразмер SR13
269 х 186 х 170 мм
Вес 6,8 кг
Цена 782 евро


REVO S 2PH 150

Типоразмер SR13
269 х 186 х 170 мм
Вес 6,8 кг
Цена 934 евро


REVO S 2PH 180

Типоразмер SR13
269 х 186 х 170 мм
Вес 6,8 кг
Цена 1.056 евро


REVO S 2PH 210

Типоразмер SR13
269 х 186 х 170 мм
Вес 6,8 кг
Цена 1.421 евро


REVO S 2PH 280

Типоразмер S10
350 х 240 х 230 мм
Вес 11 кг
Цена 1.522 евро


REVO S 2PH 400

Типоразмер S14
520 х 262 х 270 мм
Вес 22,5 кг
Цена 2.928 евро


REVO S 2PH 450

Типоразмер S14
520 х 262 х 270 мм
Вес 22,5 кг
Цена 3.035 евро


REVO S 2PH 500

Типоразмер S14
520 х 262 х 270 мм
Вес 22,5 кг
Цена 3.354 евро


REVO S 2PH 600

Типоразмер S14
520 х 262 х 270 мм
Вес 22,5 кг
Цена 3.568 евро


REVO S 2PH 700

Типоразмер S14
520 х 262 х 270 мм
Вес 22,5 кг
Цена 3.781 евро


CD3000S-2PH 10

Типоразмер S0
30 х 120 х 120 мм
Вес 0,4 кг
Цена 90 евро


CD3000S-2PH 15

Типоразмер S1
60 х 120 х 120 мм
Вес 0,7 кг
Цена 114 евро


CD3000S-2PH 25

Типоразмер S1
60 х 120 х 120 мм
Вес 0,7 кг
Цена 130 евро


CD3000S-2PH 35

Типоразмер S4
117 х 120 х 123 мм
Вес 1,1 кг
Цена 213 евро


CD3000S-2PH 45

Типоразмер S7
117 х 120 х 159 мм
Вес 1,7 кг
Цена 284 евро


CD3000S-2PH 75

Типоразмер S8
117 х 138 х 159 мм
Вес 2,1 кг
Цена 356 евро


CD3000S-2PH 100

Типоразмер S9
117 х 138 х 159 мм
Вес 2,1 кг
Цена 521 евро


CD3000S-2PH 125

Типоразмер S9
116 х 316 х 187 мм
Вес 5,0 кг
Цена 1.067 евро


CD3000S-2PH 150

Типоразмер S9
116 х 350 х 220 мм
Вес 5,0 кг
Цена 1.304 евро


CD3000S-2PH 200

Типоразмер S10
116 х 350 х 220 мм
Вес 5,5 кг
Цена 1.778 евро


CD3000S-2PH 275

Типоразмер S14
262 х 520 х 270 мм
Вес 15,0 кг
Цена 2.252 евро


CD3000S-2PH 400

Типоразмер S14
262 х 520 х 270 мм
Вес 22,5 кг
Цена 3.200 евро


CD3000S-2PH 500

Типоразмер S14
262 х 520 х 270 мм
Вес 22,5 кг
Цена 3.674 евро


CD3000S-2PH 600

Типоразмер S14
262 х 520 х 270 мм
Вес 22,5 кг
Цена 3.911 евро


CD3000S-2PH 700

Типоразмер S14
262 х 520 х 270 мм
Вес 22,5 кг
Цена 4.148 евро

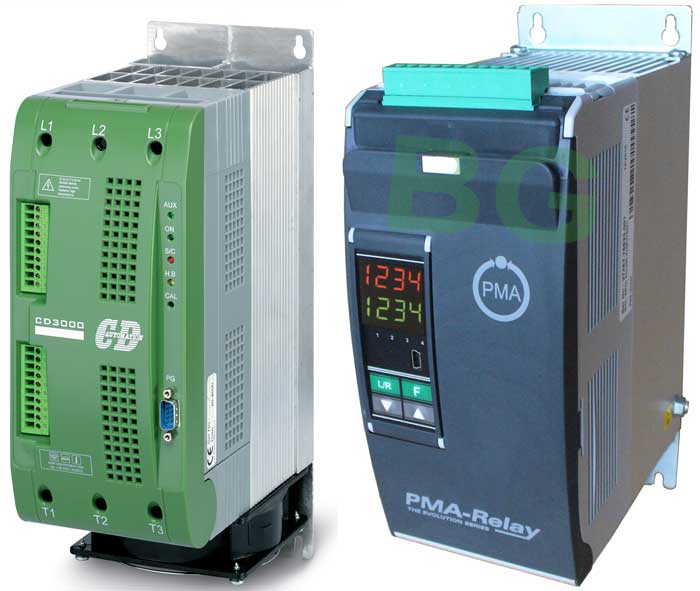

REVO, CD3000S

Модели регуляторов с различными токами нагрузки имеют различные технологии охлаждения силовых тиристоров. При небольших токах до 50-60А применяется пассивная конвекция воздуха через алюминиевый радиатор, а модели с большими токами имеют принудительное охлаждение радиатора с одним, двумя или четырьмя встроенными вентиляторами, в зависимости от тока нагрузки.

Основные свойства и характеристики:

  • Микропроцессорное управление.
  • Полное гальваническое разделение.
  • Режим коммутации ZC (Zero Crossing) с переключением ВКЛ/ВЫКЛ при переходе напряжения через ноль.
  • Опционально пакетная коммутация в сочетании с аналоговым входом управления.
  • Логический вход управления 4...30 В (SSR).
  • Опционально аналоговый вход управления 4...20 мА или 0...10 В.
  • Встроенные предохранители.
  • Специальный дизайн для радиатора с высокоэффективным отводом тепла.

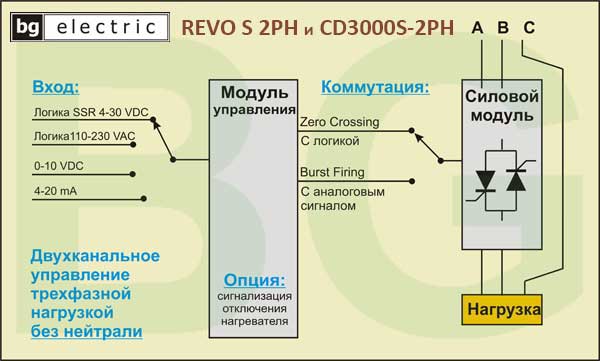

Трехфазные тиристорные регуляторы REVO S-2РН с регулированием по двум фазам применяются для регулирования трехфазной нагрузки, подключенной по трехпроводной схеме в «звезду без нейтрали» или «треугольник», при этом третья фаза регулируется автоматически. Это экономичное решение имеет наилучшее соотношение цены, возможностей и качества и применяется повсеместно, особенно там, где на производстве имеется много трехфазных нагревателей.

Регуляторы выпускаются в модельном ряду, состоящем из 27 базовых исполнений, для каждого из которых предусмотрено большое число опций, дополнительных и сервисных функций. Все это многообразие зашифровано в полном заказном номере регулятора.

В регуляторы REVO S-2PH с максимальным током до 40А для повышения надежности может быть опционально (дополнительно) установлен предохранитель для третьей фазы. При этом размеры корпуса несколько увеличиваются.

Напряжение на линии, В480 / 600
Напряжение на нагрузке, В24...480 / 24...600
Ток нагрузки, А (модельный ряд)30, 35, 40, 60, 90, 120, 150, 180, 210, 280, 400, 450, 500, 600, 700
Управляющий входSSR 4...30 VDC или 4...20 mA или 0...10 VDC
Управление тиристорамиZero Crossing, Burst Firing (см. таблицу режимов и опций)
СертификацияCE, UL
МонтажDIN рейка (до 45А), настенный (от 60А)
Опция (на заказ)извещатель перегрева
Температура окружающей среды0÷40°C (до 110A), 0÷45°C (125÷700A)
Особенностиконфигурирование через компьютер
Рекомендуемые принадлежности и документация:
  1. Инструкция по вводу в эксплуатацию и конфигурированию регуляторов предоставляется в печатном виде при заказе
  2. Регуляторы Relay S-2PH и REVO S-2РH с током 30...40А, технические данные (англ.)
  3. Регуляторы Relay S-2PH и REVO S-2РH с током 60...210А,технические данные (англ.)
  4. Регуляторы Relay S-2PH и REVO S-2РH с током 280...700А, технические данные (англ.)
  5. Иллюстрированная таблица выбора нужной модели тиристорного регулятора (рус.)
  6. Иллюстрированная таблица режимов и опций тиристорных регуляторов (рус.)
