REVO S-3РHCD3000S-3PHRelay S-3PH

REVO S-3РH
CD3000S-3PH
Relay S-3PH

Послать запрос
Made in Germany Made in Italy

Example of Full Part Number:
CD3000S-3PH/350A/480V/480V/12:24V/SSR/ZC/NF/HB
REVO RS3500-45APWY2021
Опросный лист

Серия трехфазных полноуправляемых регуляторов для регулирования мощности резистивных и инфракрасных нагревателей по принципу ВКЛ-ВЫКЛ при переходе напряжения через ноль.

Предлагаемые цены всегда ниже заводских:


REVO S 3PH 30

Типоразмер SR5
121 х 108 х 125 мм
Вес 1,3 кг
Цена 164 евро


REVO S 3PH 35

Типоразмер SR5
121 х 108 х 125 мм
Вес 1,3 кг
Цена 175 евро


REVO S 3PH 40

Типоразмер SR5
121 х 108 х 125 мм
Вес 1,3 кг
Цена 197 евро


REVO S 3PH 60

Типоразмер SR13
269 х 186 х 170 мм
Вес 6,8 кг
Цена 576 евро


REVO S 3PH 90

Типоразмер SR13
269 х 186 х 170 мм
Вес 6,8 кг
Цена 716 евро


REVO S 3PH 120

Типоразмер SR14
269 х 279 х 170 мм
Вес 10,2 кг
Цена 1.167 евро


REVO S 3PH 150

Типоразмер SR14
269 х 279 х 170 мм
Вес 10,2 кг
Цена 1.218 евро


REVO S 3PH 180

Типоразмер SR14
269 х 279 х 170 мм
Вес 10,2 кг
Цена 1.583 евро


REVO S 3PH 210

Типоразмер SR14
269 х 279 х 170 мм
Вес 10,2 кг
Цена 2.046 евро


REVO S 3PH 225

Типоразмер S13
440 х 262 х 270 мм
Вес 18 кг
Цена 2.289 евро


REVO S 3PH 300

Типоразмер S14
520 х 262 х 270 мм
Вес 22,5 кг
Цена 2.539.евро


REVO S 3PH 350

Типоразмер S14
520 х 262 х 270 мм
Вес 22,5 кг
Цена 3.141.евро


REVO S 3PH 400

Типоразмер S14
520 х 262 х 270 мм
Вес 22,5 кг
Цена 3.461 евро


REVO S 3PH 450

Типоразмер S14
520 х 262 х 270 мм
Вес 22,5 кг
Цена 4.313 евро


REVO S 3PH 500

Типоразмер S14
520 х 262 х 270 мм
Вес 22,5 кг
Цена 4.633 евро


CD3000S-3PH 15

Типоразмер S2
92 х 120 х 120 мм
Вес 1,0 кг
Цена 216 евро


CD3000S-3PH 30

Типоразмер S4
117 х 120 х 123 мм
Вес 1,2 кг
Цена 278 евро


CD3000S-3PH 45

Типоразмер S6
117 х 138 х 123 мм
Вес 1,8 кг
Цена 347 евро


CD3000S-3PH 60

Типоразмер S8
117 x 138 х 159 мм
Вес 2,1 кг
Цена 456 евро


CD3000S-3PH 75

Типоразмер S8
117 x 138 х 159 мм
Вес 2,1 кг
Цена 593 евро


CD3000S-3PH 90

Типоразмер S8
117 x 138 х 159 мм
Вес 2,1 кг
Цена 830 евро


CD3000S-3PH 125

Типоразмер S11
137 х 440 х 270 мм
Вес 10,5 кг
Цена 1.422евро


CD3000S-3PH 150

Типоразмер S11
137 х 440 х 270 мм
Вес 10,5 кг
Цена 1.778 евро


CD3000S-3PH 225

Типоразмер S13
262 х 440 х 272 мм
Вес 18,0 кг
Цена 2.489 евро


CD3000S-3PH 300

Типоразмер S14
262 х 520 х 270 мм
Вес 22,5 кг
Цена 3.081 евро


CD3000S-3PH 350

Типоразмер S14
262 х 520 х 270 мм
Вес 22,5 кг
Цена 3.437 евро


CD3000S-3PH 400

Типоразмер S14
262 х 520 х 270 мм
Вес 22,5 кг
Цена 3.792 евро


CD3000S-3PH 450

Типоразмер S14
262 х 520 х 270 мм
Вес 22,5 кг
Цена 4.740 евро


CD3000S-3PH 500

Типоразмер S14
262 х 520 х 270 мм
Вес 22,5 кг
Цена 5.096 евро

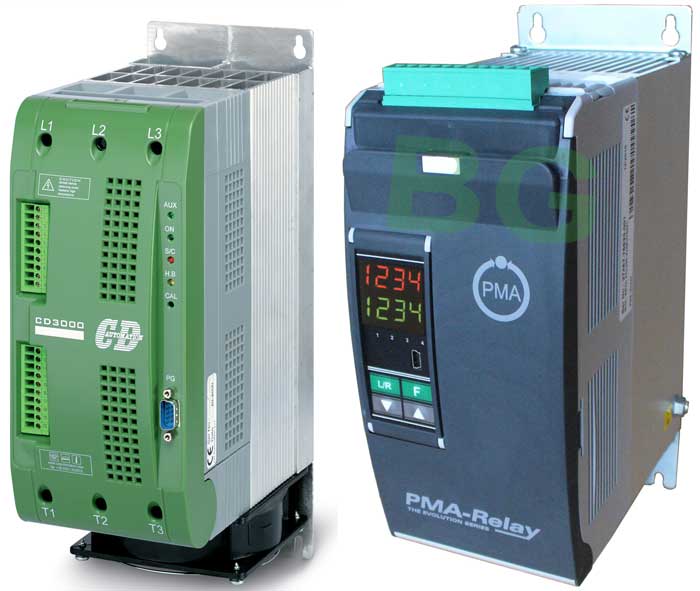

REVO, CD3000S

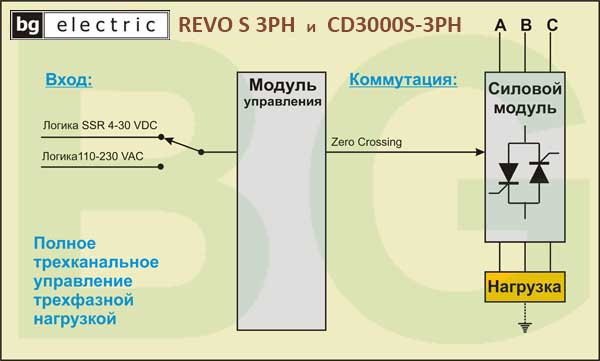

REVO S-3PH - это семейство трехканальных тиристорных регуляторов для резистивной нагрузки до 500А.

Модели регуляторов с различными токами нагрузки имеют различные технологии охлаждения силовых тиристоров. При небольших токах до 50-60А применяется пассивная конвекция воздуха через алюминиевый радиатор, а модели с большими токами имеют принудительное охлаждение радиатора с одним, двумя или четырьмя встроенными вентиляторами, в зависимости от тока нагрузки.

Основные свойства и характеристики:

  • Полное гальваническое разделение.
  • Режим ZC (Zero Crossing).
  • Логический вход (SSR).
  • Стабильный ток потребления.
  • Вход по переменному току 110 или 230V до 100A.
  • Монтаж друг возле друга вплотную.
  • Специальный дизайн для радиатора с высоким отводом тепла.

Регуляторы выпускаются в модельном ряду, состоящем из 27 базовых исполнений, для каждого из которых предусмотрено большое число опций, дополнительных и сервисных функций. Все это многообразие зашифровано в полном заказном номере регулятора.

Напряжение на линии, В480 / 600
Напряжение на нагрузке, В24...480 / 24...600
Ток нагрузки, А (модельный ряд)30, 35, 40, 60, 90, 120, 150, 180, 210, 225, 300, 350, 400, 450, 500
Управляющий входSSR 4...30 VDC или 230 VAC
Управление тиристорамиZero Crossing (см. таблицу режимов и опций)
СертификацияCE, UL
МонтажDIN рейка (до 110 А), настенный (от 125 А)
Опция (на заказ)извещатель перегрева
Температура окружающей среды0÷40°C (до 110A), 0÷45°C (125÷700A)
Особенностиконфигурирование через компьютер
Рекомендуемые принадлежности и документация:
  1. Инструкция по вводу в эксплуатацию и конфигурированию регуляторов предоставляется в печатном виде при заказе
  2. Регуляторы Relay S-3PH и REVO S-3РH с током 30...40А, технические данные (англ.)
  3. Регуляторы Relay S-3PH и REVO S-3РH с током 60...210А, технические данные (англ.)
  4. Регуляторы Relay S-3PH и REVO S-3РH с током 225...500А, технические данные (англ.)
  5. Иллюстрированная таблица выбора нужной модели тиристорного регулятора (рус.)
  6. Иллюстрированная таблица режимов и опций тиристорных регуляторов (рус.)
