Компания предлагает энкодеры спецального назначения, применяемые в нестандартных условиях, в частности бесконтактные магнитные датчики для линейного (до 20 м) и ротационного применения, энкодеры с тросовытяжным механизмом (до 40 м) и встраиваемые одноплатные многооборотные магнитные энкодеры без корпуса.

Общее количество предлагаемых нами продуктов от фирмы Baumer IVO превышает тысячу наименований изделий и покрывает значительную потребность рынка автоматизации. Мы гарантируем нашим клиентам, что при заказе продукции из ассортимента, всегда имеющегося на складе, мы отгружаем в течение 3-4 рабочих дней, а всю продукцию, изготавливаемую на заказ, мы отгружаем в пределах 10 рабочих дней.


Z136

Z136

Послать запрос
Made in Germany
Опросный лист

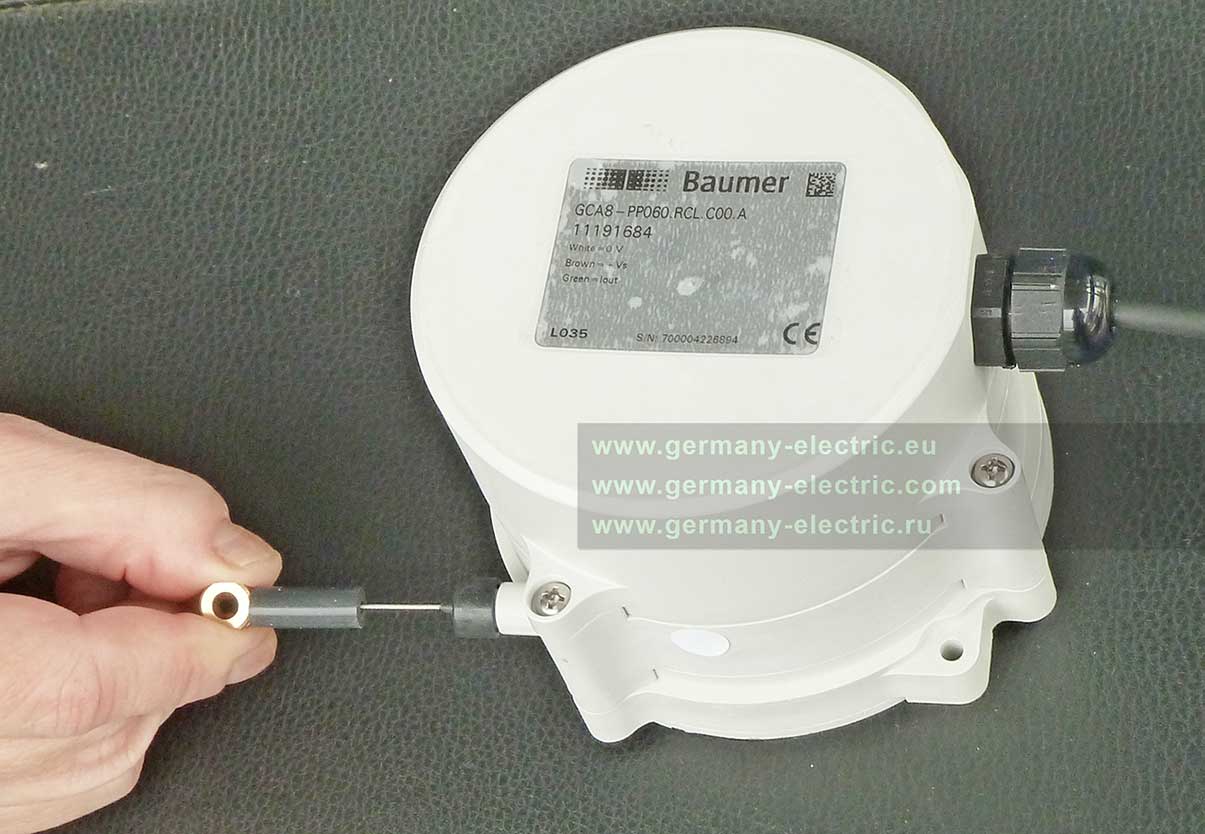

Тросовытяжной датчик длины линейного перемещения с инкрементальным или абсолютным энкодером.

Seil

Датчик представляет собой комбинацию прецизионного тросовытяжного механизма с энкодером. Датчик преобразует линейное перемещение троса во вращательное движение, передаваемое на вал энкодера. Тросовытяжной механизм имеет встроенное устройство для равномерного натяжения троса. Барабан намотки троса имеет свободу перемещения в осевом направлении и благодаря винтовому шарниру перемещается вдоль оси вправо/влево по мере намотки/размотки троса. Таким образом достигается высокая точность и линейность зависимости угла поворота вала энкодера от длины вытянутого троса.

Для многих случаев имеются готовые решения, то есть серийно выпускаемые датчики, как комбинации энкодера и вытяжного механизма. Например, на основе абсолютного энкодера GXM2S выпускаются датчики с длиной троса 3 м, а на базе абсолютного энкодера GM401 выпускаются датчики с длиной троса 5 / 7,5 / 10 / 15 м. На основе инкрементального энкодера GI356 выпускаются датчики с длиной троса 10 и 30 м. При необходимости предоставляются машиностроительные чертежи на серийно выпускаемые типы тросовытяжных датчиков длины линейного перемещения.

Seil

Пределы измерения 0...50 м. Компактная форма полностью готова для монтажа. Гибкий измерительный трос диаметром 0,8...1 мм из нержавеющей стали с пластиковым покрытием. Длина троса 3, 5, (7,5), 10, 15, 30, 40 или 50 м. Работоспособность вытяжного механизма до 5 млн. полных вытяжек троса. При необходимости в комплект поставки могут входить надёжные подшипниковые поворотные ролики для троса, выпускаемые в двух типоразмерах.

Выходные импульсы могут быть выведены на индикацию, например, посредством счетчика c цифровым управлением, и, соответственно, на управление другими механизмами. К тросовытяжному механизму подходят все предлагаемые инкрементальные и абсолютные энкодеры с диаметром корпуса 58 мм.

Основные требования к энкодеру:

  • Диаметр корпуса 58 мм
  • Нормальный (выступающий) вал диаметром 6 мм
  • Только сервофланец

Основные обобщенные характеристики предлагаемых инкрементальных энкодеров:

  • До 80.000 импульсов на один оборот вала
  • До 10.000 оборотов вала в минуту
  • напряжение питания 4,75...30 VDC
  • Температура окружающей среды -20...+100°C

Основные обобщенные характеристики предлагаемых абсолютных энкодеров:

  • Одно- и многооборотные энкодеры
  • До 10.000 оборотов вала в минуту
  • Разрешение до 36 бит
  • Высокая механическая нагрузочная способность: шок 2000 м/сс, вибрация 100 м/сс
  • Программирование параметров
  • Весь спектр применяющихся в промышленности интерфейсов
  • напряжение питания 4,75...30 VDC
  • Температура окружающей среды -20...+100°C
Seil
НапряжениеСоответственно применяемому датчику
Температура-20...80 °C
Степень защиты IEC 60529IP 50 (механизм троса)
Пределы измерения0...40 м
Размеры96 x 96 х 56 мм ... 200 х 200 х 300 мм
Точность0,01...0,02% от длины троса
Материал корпусаАлюминий
Вес0,9...10,5 кг (зависит от длины троса)
Ускорение троса20...70 м/с*с
Сила вытягивания8...22 Н (зависит от длины троса)
Сила втягивания4...11 Н (зависит от длины троса)
Линейность0,01...0,02 %
Наработка на отказболее 1 миллиона полных вытягиваний троса

Примеры поставляемых энкодеров с тросовытяжным механизмом:

Наименование датчика Тип энкодера Выходной сигнал Длина троса
GXM2S.E01 абсолютный интерфейс SSI 3.000 мм
GXM2S.E03 абсолютный интерфейс SSI 3.000 мм
GM401.E25 абсолютный интерфейс SSI 10.000 мм
GM401.E26 абсолютный интерфейс SSI 15.000 мм
GM401.E29 абсолютный интерфейс SSI 5.000 мм
GM401.E34 абсолютный интерфейс SSI 7.500 мм
GI356.E38 инкрементальный 5.000 имп/об. 5.000 мм
GI356.E44 инкрементальный 2.000 имп/об. 15.000 мм
GI356.E46 инкрементальный 2.048 имп/об. 5.000 мм
GI356.E49 инкрементальный 500 имп/об. 30.000 мм
GI356.E52 инкрементальный 2.048 имп/об. 50.000 мм
GI356.E54 инкрементальный 5.000 имп/об. 10.000 мм
GI332.E05 инкрементальный 2.500 имп/об. 3.000 мм
GI332.E07 инкрементальный 2.500 имп/об. 3.000 мм
GXMMS.E08 абсолютный Profibus-DP 3.000 мм
Рекомендуемые принадлежности и документация:

Z 119.060 Карабин для троса 3 м
Z 119.065 Поворотный ролик для троса 0,8...1 мм
Z 119.067 Поворотный ролик для троса 0,5 мм
