Тиристорные регуляторы ESGT изготавливаются в Германии с долевым участием нашей компании в использовании технологий и поставляются под маркой «BG electric» с документацией на русском языке. Это позволяет нам проводить собственную гибкую ценовую политику, предлагая настоящее европейское качество в сочетании с доступной ценой.

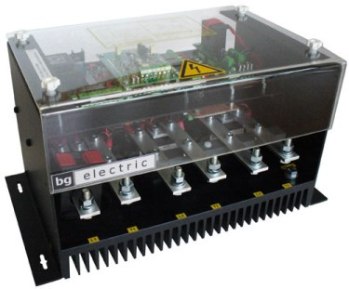

Тиристорный регулятор ESGT 3PH

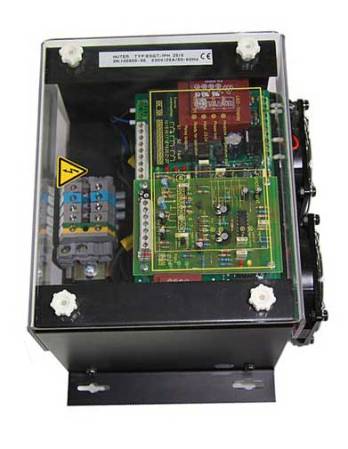

Тиристорный регулятор ESGT

Общие параметры однофазных регуляторов мощности серии ESGT:

  • Напряжение питания нагрузки: 110...500 VAC +/- 10%, 50 Гц
  • Напряжение питания регулятора: 230 VAC, 50 Гц (опционально: 400 VAC или 24 VDC)
  • Степень защиты от пыли и влаги: IP 23
  • Управляющие сигналы: 0...10 V, 0...20 mA, потенциометр, (опционально 4...20 mA)
  • Фазовая коммутация для индуктивной (трансформаторной) нагрузки
  • Пакетная коммутация для активной (резистивной) нагрузки
  • Регуляторы обеспечивают оптическую и электрическую индикацию дефектов:
    • пропадание фазы
    • превышение температуры
    • пониженное напряжение
    • дефект тиристора
  • Рабочая температура регулятора 0...+55°C
  • Допустимая влажность не ниже класса E по стандарту DIN 40040
  • Соответствие немецким стандартам VDE 0558 (часть 1) и VDE 0160
  • Соответствие европейским нормам CE, EN 60204, IEC 947-4-2
  • Документация на бумаге на русском языке предоставляется при заказе
  • Предлагаемые опциональные возможности (дополнительно на заказ):
    • Поддержание постоянной величины тока в нагрузке, устанавливается потенциометром, (возможно только при фазовой коммутации), (I)
    • Поддержание постоянной величины напряжения на нагрузке, устанавливается потенциометром, (возможно только при фазовой коммутации), (U)
    • Ограничение тока в нагрузке 5...100%, устанавливается потенциометром, (возможно только при фазовой коммутации), (IB)
    • Аналоговый выход пропорционально величине тока в нагрузке, (возможно только при фазовой коммутации), (AI)
    • Аналоговый выход пропорционально величине напряжения на нагрузке, (возможно только при фазовой коммутации), (AU)
    • Вспомогательное собственное питание регулятора от внешнего источника 24 В постоянного тока, (24VDC)
    • Вспомогательное собственное питание регулятора от внешнего источника 400 В переменного тока, (400V)
    • Вспомогательное собственное питание регулятора вырабатывается из напряжения сети, (IV)
    • Управление мощностью в нагрузке внешним токовым сигналом 4...20 мА, (4…20mA)
    • Электронное отключение регулятора при достижении максимального тока, (ES)
    • Сдвоенная опция. Электронное отключение при достижении максимального тока и ограничение тока, (возможно только при фазовой коммутации), (ES/IB)
    • Интерфейс RS485 Modbus, (Mod)
    • Повышенная степень защиты от пыли и влаги IP55, регулятор в защитном корпусе, (IP55)
    • Максимальное рабочее напряжение регулятора 690 В, (U690)
    • Максимальное рабочее напряжение регулятора 1000 В, (U1000)

Made in Germany

Тиристорные регуляторы с защитой IP 20 должны устанавливаться в электрошкафу с принудительной вентиляцией, обеспечивающей эффективное удаление выделяемого тепла и поддержание температуры регулятора не выше +55°C. Должны быть приняты меры против попадания пыли и грязи в регулятор. Также необходимо избегать повышенной влажности, агрессивной атмосферы, вибрации и других механических воздействий.

Регулятор ESGT подключается к сети через выключатель-автомат и предохранители, которые могут быть установлены как непосредственно на шинах регулятора, так и отдельно в шкафу. Ток срабатывания рекомендуемого предохранителя указан в прилагаемой документации. При каждом заказе мы предложим опционально также быстродействующие предохранители серии Ultra-Rapid производства немецкой компании SIBA. Возможно заказать предохранители в любом количестве как в комплектацию регулятора, так и в запчасти.

Для поддержания качества напряжения питающей сети и недопущения проникновения высокочастотных помех рекомендуется применение сетевых дросселей и фильтров. При необходимости наша компания в каждом случае предложит подходящие модели.

Пакетная коммутация

Пакетная коммутация представляет собой широтно-импульсный способ управления, при котором мощность зависит от соотношения длительности напряжения к длительности паузы. Это управление мощностью на нагрузке посредством внешнего управляющего аналогового сигнала, который определяет длительность или ширину пакета (число периодов напряжения), при которой нагрузка включена (нагрев). Этот режим предоставляет много преимуществ, так как он переключает тиристор при прохождении нуля, то есть без электромагнитных помех. Для регулирования мощности изменяется ширина пакета периодов напряжения. Разрешение составляет 12 бит, то есть 100% мощности в нагрузке соответствует 4096 шагов регулирования, что обеспечивает высокую точность и плавность регулирования. Пакетная коммутация хорошо подходит для активной (резистивной) нагрузки, как с нейтралью, так и без нейтрали, но не подходит для регулирования уровня освещенности.

Фазовая коммутация

Фазовая коммутация представляет собой управление моментом открывания тиристоров в каждом полупериоде напряжения. Это метод управления тиристором посредством изменения фазы (угла) открывания, что дает возможность контроллировать мощность на нагрузке, позволяя тиристору пропускать ток только в течение изменяемой и задаваемой части периода напряжения питания. Управление углом открывания тиристоров равнозначно управлению действующим напряжением на нагрузке, которое изменяется пропорционально входному сигналу. Мощность нагрузки может плавно регулироваться в диапазоне 0..100%, в зависимости от внешнего аналогового сигнала, например, от регулятора температуры или потенциометра. Этот режим часто используется с индуктивными нагрузками. Ток через нагрузку течёт от момента открытия тиристора до момента перехода напряжения через ноль. Это наиболее точный и быстрый способ управления, хорошо подходит для индуктивной (трансформаторной) нагрузки.

Тип регулятора
   1-я строка: с фазовой коммутацией
   2-я строка: с пакетной коммутацией
Макс. ток
нагрузки, A
Рекоменд.
электронный
предохр., А
Рекоменд.
плавкий
предохр., А
Рекоменд.
сечение кабеля
(кв. мм)
Типоразмер,
габариты,
(мм)
ESGT-1Ph 05
ESGT-1Ph/SP 05
510161,5Тиристорный регулятор ESGT
Типоразмер A
140 x 200 x 115
ESGT-1Ph 08
ESGT-1Ph/SP 08
815161,5
ESGT-1Ph 15
ESGT-1Ph/SP 15
1525252,5
ESGT-1Ph 25
ESGT-1Ph/SP 25
2530324,0
ESGT-1Ph 35
ESGT-1Ph/SP 35
3540506,0
ESGT-1Ph 50
ESGT-1Ph/SP 50
50608010

Тиристорный регулятор ESGT
Типоразмер B
260 x 205 x 170

ESGT-1Ph 60
ESGT-1Ph/SP 60
608010016
ESGT-1Ph 75
ESGT-1Ph/SP 75
758010025
ESGT-1Ph 90
ESGT-1Ph/SP 90
10010012535
ESGT-1Ph 120
ESGT-1Ph/SP 120
12513020050
ESGT-1Ph 160
ESGT-1Ph/SP 160
16020025050
Тип регулятора
   1-я строка: с фазовой коммутацией
   2-я строка: с пакетной коммутацией
Макс. ток
нагрузки, A
Рекоменд.
электронный
предохр., А
Рекоменд.
плавкий
предохр., А
Рекоменд.
сечение кабеля
(кв. мм)
Типоразмер,
габариты,
(мм)
ESGT-1Ph 220
ESGT-1Ph/SP 220
20030030070
Тиристорный регулятор ESGT
Типоразмер C
360 x 250 x 170
ESGT-1Ph 280
ESGT-1Ph/SP 280
30040035095
ESGT-1Ph 350
ESGT-1Ph/SP 350
350450400120
ESGT-1Ph 420
ESGT-1Ph/SP 420
420450400120
ESGT-1Ph 560
ESGT-1Ph/SP 560
560750630150
ESGT-1Ph 720
ESGT-1Ph/SP 720
720900800240Тиристорный регулятор ESGT
Типоразмер D
360 x 445 x 240
ESGT-1Ph 1000
ESGT-1Ph/SP 1000
100012001200400
ESGT-1Ph 1250
ESGT-1Ph/SP 1250
125018001500500
ESGT-1Ph 1400
ESGT-1Ph/SP 1400
1400180015002х240
ESGT-1Ph 1600
ESGT-1Ph/SP 1600
1600200016002х300Тиристорный регулятор ESGT
Типоразмер E
600 x 545 x 346
ESGT-1Ph 1850
ESGT-1Ph/SP 1850
18502х100018002х300
ESGT-1Ph 2000
ESGT-1Ph/SP 2000
20002х125020002х400
ESGT-1Ph 2500
ESGT-1Ph/SP 2500
25002х125025002х500
