Инклинометры
Простота монтажа и разнообразие интерфейсов дает возможность использовать их не только на стационарных, но и на подвижных объектах в таких областях применения, как определение положения высотных сооружений, плотин, стволов шахт, платформ, определение величины прогибов и деформаций опор и балок мостовых и туннельных конструкций, контроль углов наклона автомобильных и железных дорог.

Кроме того решаются такие технически сложные вопросы, как определение крена транспортных средств на суше и на воде, также строительных и сельскохозяйственных машин. Инклинометры нашли свое применение в судостроении, в нефтедобывающей, перерабатывающей промышленности, в машиностроении, также в системах безопасности и сигнализации.

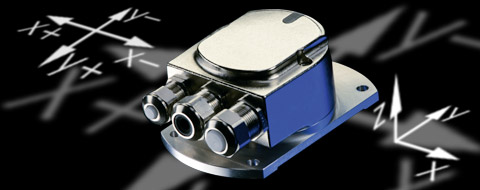

Датчик угла наклона GNAMG

Датчик угла наклона GNAMG

Послать запрос
Made in Germany
UL сертификат

лого CANopen
лого ProfiBus

Инклинометр (датчик угла наклона) предназначен для двухдименсионального (двухосевого) высокоточного измерения угла наклона. Применение цифрового интерфейса позволяет передавать точные значения угла наклона, производить удаленное конфигурирование, делать предустановки с выдачей управляющего сигнала на исполнительное устройство. Измерительный цикл 10 Гц, установка показаний не более 0,5 с. Инклинометр GNAMG выпускается в нескольких исполнениях с различными интерфейсами:

  • GNAMG.0XX5P32 - CANopen / кабельный вывод
  • GNAMG.0XX5PA2 - CANopen / штеккер M12
  • GNAMG.0XX3P32 - Profibus DPV0 / кабельный вывод
  • GNAMG.0XX3PA2 - Profibus DPV0 / штеккер M12
      ↑↑

       XX = 21 (2-осевой датчик с пределом ±15°)
       XX = 22 (2-осевой датчик с пределом ±30°)
       XX = 23 (2-осевой датчик с пределом ±60°)
       XX = 15 (1-осевой датчик с пределом ±360°)

Инклинометр GNAMG не требует специального программного обеспечения, при правильном монтаже он автоматически распознаётся центральным элементом имеющейся системы управления (например, PLC или компьютером). При заказе инклинометра бесплатно предоставляется конфигурационный файл GSD (Profibus) или EDS (CANopen), соответственно исполнению инклинометра, для установки необходимых параметров.

Файлы GSD и EDS содержат все данные, необходимые для нормальной работы инклинометра и делятся на два раздела. В первом размещены данные о призводителе и о продукте, идентификационные номера и спецификация полевой шины. Во втором разделе файла находятся данные, специфицируемые пользователем, параметры и их описания, возможности самодиагностики. Программируемые параметры: разрешение, предустановки, прохождение среднего значения. Формат файлов соответствует стандарту EN 50170, что позволяет использовать инклинометр GNAMG в стандартизированных системах автоматизации в сочетании с различными контроллерами, например, SIMATIC, производства Siemens.

Инклинометр GNAMG в двухдименсиональном исполнении 15°, 30° или 60° должен быть установлен на объекте строго горизонтально, при этом неважно, монтажная плата обращена вниз или вверх, то есть он может быть повёрнут на 180°. При одновременном наклоне по обеим осям X и Y датчик выдаёт раздельно измеренные значения угла наклона по каждой оси. Изменяя настройку "Preset", можно устанавливать или изменять исходную точку отсчёта, то есть положение ноля по каждой оси. Настройка "Offset" позволяет устанавливать граничные предустановки по каждой оси.

Инклинометры

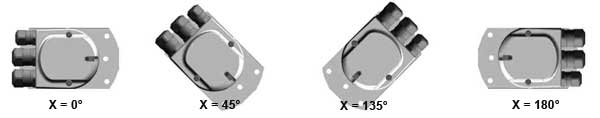

Инклинометр GNAMG в однодименсиональном исполнении 360° должен быть установлен на объекте таким образом, чтобы ось Х была параллельна вектору силы тяжести, допускается отклонение ±3º. При этом должно быть исключено движение или наклон по оси Y, чтобы это не повлияло на точность выдаваемых результатов. Датчик поставляется с завода-изготовителя в исходном "нулевом" положении и с измерением угла по часовой стрелке. Обе настройки могут быть изменены пользователем.

Инклинометры

Напряжение10...30 VDC
Максимальный ток 100 мА при 24 VDC
ИнтерфейсCANopen
Profibus
Адресация на шинеВнутренний переключатель или программно
Время инициализации250 мс после подачи питания
Абсолютная точность +/-0,1° (в пределе 15°)
0,2° (в пределах 30, 60 и 360°), при температуре 25°C
КодДвоичный
Разрешение0,001...1° (в пределе 15°)
0,1...1° (в пределах 30, 60 и 360°)
Предел измеренияДвухосевые 15°, 30°, 60°
Одноосевой 360°
СамодиагностикаДа
Время переходного процесса0,5 с
Подключение черезКабель или штеккер М12 (на выбор)
Влажность95% без конденсата
Время измерения (цикл)0,1 с
UL сертификат / Е63076Да
ТемператураСтандарт -25°...+85°C, опционально -40°...+85°C
Исполнение GNAMG.0223P32 выпускается серийно -40°...+85°C
Размеры99 х 60 х 33 мм с основанием
Степень защиты IEC 60529IP 66
Вес250 г
ОсобенностиПрограммируется разрешение и предустановки
ОсобенностиОпционально корпус из нержавеющей стали

Выпускаемые исполнения:

GNAMG.0155PA2 GNAMG.0213P32 GNAMG.0213PA2 GNAMG.0235P32 GNAMG.0153P32
GNAMG.0153PA2 GNAMG.0155P32 GNAMG.0215P32 GNAMG.0215PA2 GNAMG.0223P32
GNAMG.0223PA2 GNAMG.0225P32 GNAMG.0225PA2 GNAMG.0233P32 GNAMG.0235PA2
GNAMG.Z04 GNAMG.Z05 GNAMG.Z07 GNAMG.0215P32Z01 GNAMG.Z11
GNAMG.0153P33 GNAMG.Z13 GNAMG.0233P32-T GNAMG.0233PA2 GNAMG.Z15
GNAMG.0215P32-T GNAMG.0213P32-T
Рекомендуемые принадлежности и документация:

Датчик угла наклона GIM500R

Датчик угла наклона GIM500R

Послать запрос

Датчики наклона GIM500R: 1- или 2-осевые. Размер 52 мм. MEMS емкостный принцип измерения. Прошивка, совместимая с EN13849. E1 совместимый дизайн. Интерфейс CANopen, SAE J1939, аналоговый (4...20 mA / 0.5...4.5 V / 0...5 V / 0...10 V). Соединение M12 и кабель. Защита до IP 69K. Высокая повторяемость. Высокая чувствительность. Диапазон измерения GIM500R (1-осевые) составляет 0...90°, 0...120°, 0...180°, 0...270°, 0...360°. Диапазон измерения GIM500R (2-осевые) составляет ±10° / ±30° / ±45° / ±60° / ±90°.

Выпускаемые исполнения: раскрыть, используйте поиск ctrl + F
GIM500R-M136.$C9.A GIM500R-M210.FC4.A GIM500R-M260.BC6.A GIM500R-M136.AC6.A
GIM500R-M230.FV1.A GIM500R-M260.FV1.A GIM500R-M106.FV1.A GIM500R-M136.FV1.A
GIM500R-M260.FC4.A GIM500R-M136.FC4.A GIM500R-M136.BC6.A GIM500R-M118.FC4.A
GIM500R-M260.KC6.A GIM500R-M260.$C6.A GIM500R-M136.KC4.A GIM500R-M230.AC6.A
GIM500R-M109.FV1.A GIM500R-MV90.AC6.A GIM500R-M112.FC4.A GIM500R-M290.AC9.A
GIM500R-M136.AC6.A GIM500R-M136.KC6.A GIM500R-M230.FC4.A GIM500R-M290.FV1.A
GIM500R-M109.FC4.A GIM500R-M136.FV5.A GIM500R-M290.FV5.A GIM500R-M136.KV5.A
GIM500R-M290.BC6.A GIM500R-M290.FC4.A GIM500R-M109.KC4.A GIM500R-M109.FV5.A
GIM500R-M103.FC4.A GIM500R-M106.FC4.A GIM500R-M103.FV1.A GIM500R-M136.BC9.A
GIM500R-M230.KC4.A GIM500R-M118.KC4.A GIM500R-M118.FV1.A GIM500R-M290.AC6.A
GIM500R-M290.AC6.A GIM500R-M290.KV1.A GIM500R-M112.FV1.A

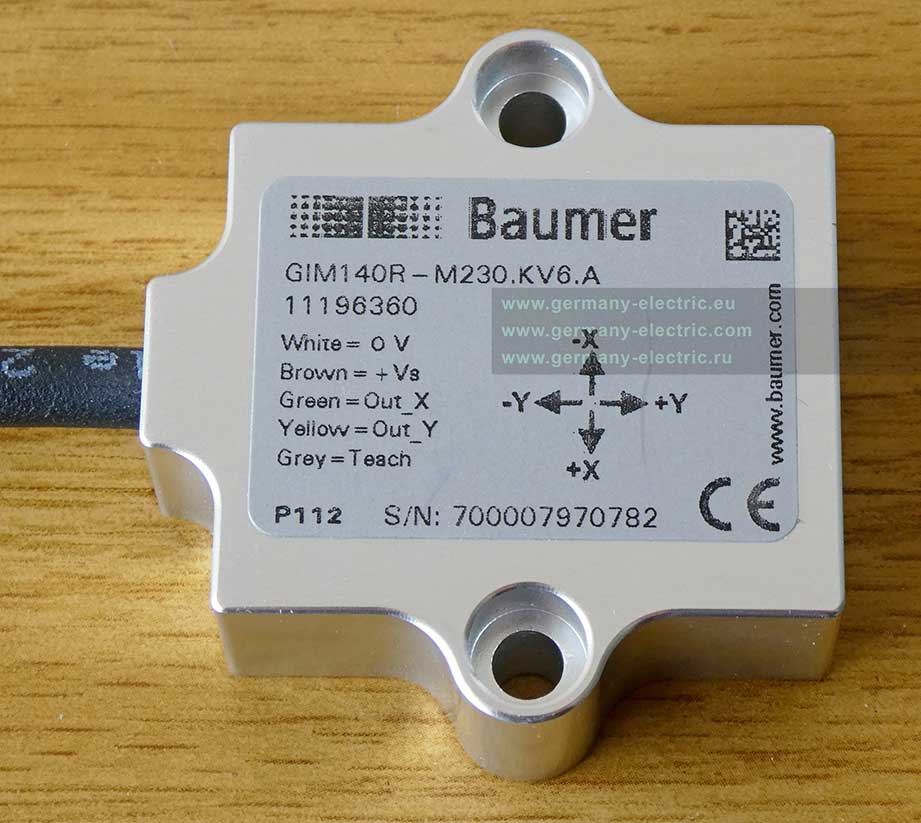

Датчик угла наклона GIM140R

Датчик угла наклона GIM140R

Послать запрос

Датчики наклона GIM140R: 1- или 2-осевые. Размер 52 мм. MEMS емкостный принцип измерения. Прошивка, совместимая с EN13849. E1 совместимый дизайн. Интерфейс CANopen, SAE J1939, аналоговый (4...20 mA / 0.5...4.5 V / 0...5 V / 0...10 V). Соединение M12 и кабель. Защита до IP 69K. Высокая повторяемость. Высокая чувствительность. Диапазон измерения GIM140R (1-осевые) составляет 0...30°, 0...60°, 0...90°, 0...120°, 0...180°, 0...270°, 0...360°. Диапазон измерения GIM140R (2-осевые) составляет ±10° / ±30° / ±45° / ±60°.

Выпускаемые исполнения:
GIM140-M1360.KV3.A GIM140-M1120.KV6.A/4822
GIM140-M1060.KC0.A GIM140-M230.KV6.A
