в SkypeБесконтактное обнаружение и измерение габаритов объекта, особенности применения в различных отраслях
Немецкая компания DUOmetric AG предлагает световые решётки для контроля различных участков и зон, где должно распознаваться движение и пребывание как человека, так и предмета. Световые решётки широко используются в системах контроля доступа и защитных ограждениях, робототехнике, подъемно-транспортном оборудовании, конвейерной технике и т.п. Невидимое поле из инфракрасных лучей отслеживает характер взаимодействия человека с машиной. При прерывании светового луча немедленно подается соответствующий сигнал. Световые завесы и решётки являются эффективной и экономичной альтернативой обычным механическим заграждениям.
Подробная техническая инструкция на русском языке по выбору конструкции, комплектации, вводу в эксплуатацию и применению световых штор.
Световые решётки предназначены для работы, как составная часть промышленной автоматизации. Они применяются в логистике и на производстве, обеспечивают надежность и точность автоматических упаковочных машин, прессов, металлообрабатывающих станков, конвейеров, автоматических складов, паллетайзеров, роботизированных сборочных линий, автоматических дверей и ворот и т.д. Кроме того, световые решётки можно использовать в качестве многолучевого датчика для решения разных производственных задач, например, для контроля прохождения заготовок различного диаметра на прокатных станах.
Световые решётки состоят из источника и приемника инфракрасного излучения. Излучатель генерирует, а приемник принимает параллельные лучи, проходящие в одной плоскости. Световые решётки DUOmetric могут монтироваться на любые поверхности и встраиваться в стены, двери, конвейеры и промышленное оборудование. Световые решетки выпускаются в алюминиевом корпусе, они поддерживают автоматическое отключение и режим обучения, обеспечивают безотказную работу и являются оптимальным решением для систем комплектации, автоматических дверей, подсчета объектов и другого промышленного использования.
Световые решётки DUOmetric обеспечивают интеллектуальное сканирование, простую настройку с обучением, дополнительную настройку параметров при помощи компьютера, максимальную дальность действия до 20 м, время реакции менее 1 мс, высокую устойчивость к солнечному освещению. Различные типы световых решёток способны контролировать участки различной высоты и ширины. Высота контролируемой зоны может составлять от 15 до 580 см при расстоянии между лучами от 5 до 112 мм. Световые решётки могут устанавливаться вертикально или горизонтально, в зависимости от поставленной задачи. Световые решётки DUOmetric разработаны в соответствии с текущими стандартами и сертифицированы в Германии.
Световые решётки состоят из источника и приемника инфракрасного излучения. Излучатель генерирует, а приемник принимает параллельные лучи, проходящие в одной плоскости. Световые решётки DUOmetric могут монтироваться на любые поверхности и встраиваться в стены, двери, конвейеры и промышленное оборудование. Световые решетки выпускаются в алюминиевом корпусе, они поддерживают автоматическое отключение и режим обучения, обеспечивают безотказную работу и являются оптимальным решением для систем комплектации, автоматических дверей, подсчета объектов и другого промышленного использования.
Световые решётки DUOmetric обеспечивают интеллектуальное сканирование, простую настройку с обучением, дополнительную настройку параметров при помощи компьютера, максимальную дальность действия до 20 м, время реакции менее 1 мс, высокую устойчивость к солнечному освещению. Различные типы световых решёток способны контролировать участки различной высоты и ширины. Высота контролируемой зоны может составлять от 15 до 580 см при расстоянии между лучами от 5 до 112 мм. Световые решётки могут устанавливаться вертикально или горизонтально, в зависимости от поставленной задачи. Световые решётки DUOmetric разработаны в соответствии с текущими стандартами и сертифицированы в Германии.
 |
1. Система автоматического обмера габаритов различных объектов по ходу движения на конвейере необходима для оптимизации приёма и передачи грузов в грузовых терминалах и на товарных складах, особенно там, где имеется насыщенный поток продукции в различной упаковке. Система работает автоматически, исключая влияние человеческого фактора. Фактически это распределенная микропроцессорная система сбора и обработки данных, осуществляющая автоматическое обнаружение и обмер габаритов предметов, движущихся по конвейеру. Подробнее |
 |
2. Существующие системы контактного обмера габаритов не могут обеспечить точное измерение при бессистемном расположении посылок на конвейерной ленте. Приведение расположения посылок в организованный порядок либо плохо поддаётся автоматизации, либо требует дополнительных расходов времени и средств. Также необходим обмер негабаритных грузов или предметов со сложной геометрией поверхности, например, детского велосипеда, завернутого в плёнку. Оптические инфракрасные шторки сканируют объект в двух взаимно перпендикулярных направлениях при движении по конвейеру. Отдельные лучи собраны в непрерывный параллельный ряд и представляют собой оптическую завесу. Система выполняет синхронное считывание информации с дальнейшей микропроцессорной обработкой результатов, что гарантирует высокую помехозащищенность системы к постороннему излучению. При попадании объекта в зону оптического контроля часть лучей перекрывается им. Число перекрытых объектом лучей, умноженное на расстояние между лучами, будет соответствовать габаритному размеру объекта. Контроль нумерации лучей на шторке позволяет зафиксировать положение объекта относительно начала координат, то есть от поверхности конвейерной ленты. В итоге вычисляется размер некоего параллелепипеда, в границы которого можно оптимально поместить данный предмет.Подробнее |
 |

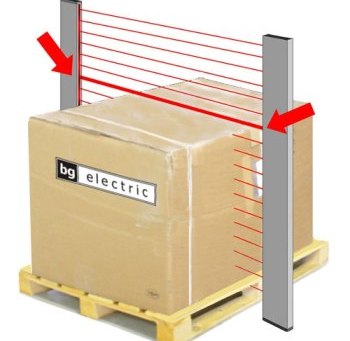

3. Контроль высоты грузов необходим для оптимизации складирования и загрузки транспортных средств. Раньше для этого устанавливались на разной высоте несколько пар световых затворов. Современная технология световых решёток от DUOmetric представляет собой надёжную альтернативу. Наряду с задачами логистики измерение высоты со световыми решётками востребовано в автоматизированных складских системах, лифтах, боксах итд. Со световыми решётками автоматически надежно измеряется высота контейнера, поддона или упаковки с целью подобрать подходящее место на складе или в кузове грузового автомобиля. |
 |
4. Возможна адаптация системы в самых различных отраслях промышленности, например, в деревообрабатывающей для обмера профиля древесины, в металлургической для позиционирования и расчёта веса заготовки. Система измерения габаритов может быть дополнена датчиком для считывания штрих-кодов, имеющихся на поверхности объектов, а также динамическими проходными весами для измерения веса объектов без остановки. Все эти опции расширяют возможности системы для компьютерной оптимизации укладки грузов как при складировании, так и при перевозках. |
 |
5. Контроль высоты грузовых автомобилей. Система MSHT (Monitoring System of Height of Trucks) состоит из следующих частей:
|
 |
6. Контроль высоты въезжающих на многоярусную парковку автомобилей с тем, чтобы направить автомобиль на уровень с соответствующей высотой потолка. |
 |
7. Бумага и другие подобные материалы производятся на установках, работающих на высоких скоростях, вплоть до 2000 м/мин. При ошибках позиционирования материала или накладках кромок приходится останавливать процесс, регулировать вновь и выбрасывать в больших количествах материал, ушедший в отходы. Применение световых решёток DUOmetric для контроля кромки ленты позволяет избежать этих неприятных и чрезвычайно затратных ситуаций на производстве. |
 |
8. При определении контура движущегося сквозь световые рамки объекта он отображается в виде последовательности точек или маленьких отрезков, так что в системе управления сохраняется полное изображение объекта с учётом длины. Таким образом можно точно управлять, например, форсунками в автоматической окрасочной машине или при нанесении порошкового или масляного покрытия, что улучшает качество покрытия и соответственно минимизирует расход материала. |
 |
9. Световые решётки позволяют автоматизировать учёт тех или иных предметов, поштучно падающих с конвейера в приёмный контейнер. |
 |
10. Световые решётки позволяют автоматизировать контроль положения кромки рулонных материалов, например, полотна. Сигнал передаётся на подводящее устройство, смещающее полотно или намоточное устройство, в зависимости от положения полотна. |
 |
11. Световые решётки позволяют автоматизировать контроль проникновения в складские ячейки. Такая система используется на сборочных производствах, где имеется множество однотипных похожих деталей, и возникает необходимость контролировать необходимую ячейку для того, чтобы оператор не ошибся с выбором детали. |
