Для наиболее сложных задач, для решения которых требуются гибкое расширение входов и выходов, программируемое управление и возможность подключения к сети связи, мы предлагаем нашу линейку высокотехнологичных многоконтурных регуляторов. Контроллеры технологических процессов, контроллеры и регуляторы температуры, давления, концентрации кислорода и других параметров. Большой ассортимент регуляторов, одноконтурных и многоконтурных контроллеров, а также модификаций и исполнений для специализированного применения.

Наличие и качество алгоритмов автонастройки параметров - это очень важная функция для создания системы автоматического регулирования объекта, динамические характеристики которого заранее неизвестны или сильно изменяются во времени. Алгоритм многопараметрической логики, применяющийся во всех контроллерах, и встроенные алгоритмы автонастройки позволяет уменьшить ошибку перерегулирования и приводит к улучшению качества.

Для регистрации технологического параметра многие регуляторы имеют дополнительный ретрансляционный аналоговый выход, на который подается в заданном масштабе величина регулируемого параметра. Этот выход подключается к регистратору.

Регулятор может иметь один или несколько выходных дискретных сигналов для реализации функций сигнализации, выдачи извещений, защиты или других, то есть, например, регулятор температуры может формировать сигналы извещений при выходе регулируемого параметра за указанные границы.

Наличие программного задатчика в регуляторе давления или температуры позволяет по определенной программе изменять значение уставки регулятора. Важными параметрами таких регуляторов являются количество шагов программы, максимальная и минимальная длительность одного шага программы, возможность плавного изменения задачи на протяжении шага.

Число входных сигналов системы регулирования, участвующих в формировании основного управляющего сигнала является важной функцией, особенно, когда надо регулировать один параметр с коррекцией управляющего сигнала по величине другого параметра (например, регулятор расхода газа с коррекцией по измеренной температуре). Другим примером может быть реализация каскадного регулирования.

Тип регулируемого параметра определяет класс регулятора. На вход универсального регулятора можно подать любой тип сигнала, что позволяет с их помощью создавать сложные системы регулирования любых технологических параметров. Часто тип регулируемого параметра ограничен, например, давление, температура, уровень, расход. Это вызвано тем, что для измерения различных типов сигналов могут использоваться различные программные алгоритмы. Регулятор температуры обеспечивает компенсацию температуры холодных спаев и преобразование величины термо-ЭДС в значение температуры. Регулятор расхода должен уметь уточнить величину измеренного расхода по величине давления и температуры контролируемой среды. Точность регулирования определяет разделение на общепромышленные и прецизионные регуляторы.

Наличие интерфейса связи с другим оборудованием - важнейший элемент современных регуляторов. Чтобы интегрировать регуляторы в систему управления или реализовать удобный интерфейс пользователя на пульте оператора, они должен иметь интерфейс связи. Самые простые регуляторы не имеют средств подключения. Наиболее распространенными интерфейсами для связи с верхним уровнем являются RS232 и RS485 с протоколом MODBUS RTU.

Программное обеспечение

Фирменное Software BlueControl предназначено для всех регуляторов, имеющих фронтальный интерфейс BluePort. Сюда относятся регуляторы серий KS40, KS41, KS42, KS50, KS52, KS90, KS92, TB40, Digital 280, KS800, KS816, а также многоканальные системы KS VARIO и Rail Line.

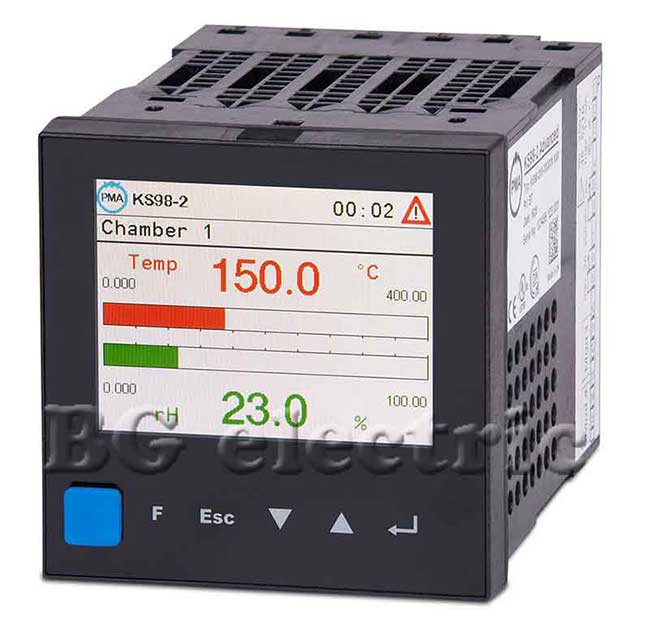

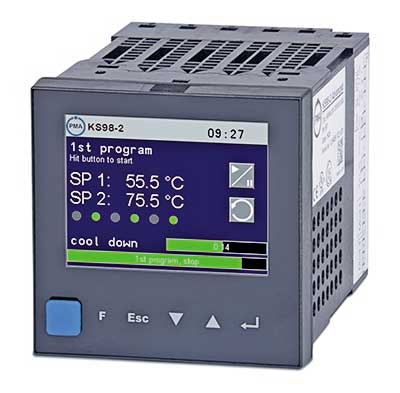

Для многофункциональных регуляторов серий KS94 и KS98 предлагается фирменное Software Engineering Tool и Controller simulation с большим набором функций и возможностей соответственно классу регуляторов. Описание программы размещено в документации на регулятор.

Основной задачей BlueControl является параметрирование и конфигурирование регуляторов, программа располагает ясными текстовыми формулировками и Online-помощью. Все установки могут обрабатываться, копироваться, защищаться и сохраняться. Если программа работает с действующим регулятором (Online-модус), то персонал может наблюдать на экране монитора за процессами в реальном времени, изменять их, отслеживать тенденции и влиять на ход процесса.

Безопасный доступ к настройкам гарантирует детальную симуляцию как процесса, так и возможных воздействий регулятора. Прежде всего это принесет пользу при вводе регулятора в эксплуатацию и на начальном этапе работы, обеспечит экономию всех ресурсов, включая рабочее время, и предохранит от потерь материалов при выводе процесса на проектную мощность.

Для регуляторов с интерфейсом PROFIBUS-DP имеются различные программные технологии доступа к шине и работы по ней, в этом случае рекомендуется версия программы "Expert". Эта же версия необходима, чтобы запрограммировать регулятор на функцию "программного задатчика", то есть головного регулятора, управляющего сетью других регуляторов.

Послать запрос

Наименование Заказной номер Предназначено для регуляторов PMA
ПО BlueControl Basic 9407-999-11001 KS40/41/42/50/52/90/92, TB40-1, Digital 280-1
ПО BlueControl Expert 9407-999-11011 KS40/41/42/50/52/90/92, TB40-1, Digital 280-1
ПО BlueControl Basic 9407-999-09101 KS 800/816
ПО BlueControl Expert 9407-999-09141 KS 800/816
ПО BlueControl Basic 9407-999-09311 MT 816
ПО BlueControl Basic KSVC-109-10001 KS vario
ПО BlueControl Expert KSVC-109-10011 KS vario
ПО BlueControl Basic 9407-999-12001 rail line CI45, KS45, TB45, RL45
ПО BlueControl Expert 9407-999-12011 rail line CI45, KS45, TB45, RL45
ПО BlueControl Universal 9407-999-19011 Все регуляторы PMA с интерфейсом BluePort
ПО PID optimization 9407-999-06601 KS40/41/42/50/52/90/92/94/98/800/816
Engineering Tool ET/KS 94 9407-999-01801 KS94
Controller simulation SIM/KS 94 9407-999-03801 KS94
Engineering Tool ET/KS 98plus 9407-999-06401 KS98, KS98+, KS98-1
Controller simulation SIM/KS 98 9407-999-08801 KS98, KS98+, KS98-1
Downloader DL/KS 98-1 9407-999-06501 KS98, KS98+, KS98-1
ПО Expert 9407-999-14011 KS 108 easy
ПО Expert 9407-999-15001 KS 108 easy
Кабель-адаптер BluePort/RS232 9407-998-00001 Не выпускается, замена ниже
Кабель-адаптер BluePort/USB 9407-998-00003 Все регуляторы PMA с интерфейсом BluePort
Кабель-адаптер KS vario/RS232 KSVC-109-00101 KS vario
ПО и кабель-адаптер ECO24-PS1-CON ECO24
