Индуктивный вихретоковый датчик eddyNCDT 3001

Индуктивный вихретоковый датчик
eddyNCDT 3001

Послать запрос
Made in Germany

EddyNCDT 3001 - это новый эффективный индуктивный датчик смещения, основанный на вихревых токах, компактные размеры которого на сегодняшний день зарезервированы для индуктивных бесконтактных выключателей. Конструкция с температурной компенсацией обеспечивает высокую стабильность даже при колебаниях температуры окружающей среды. Датчик поставляется со встроенной электроникой.

  • Диапазон измерения 2/4/6/8 мм
  • Разрешение макс. 4 мкм
  • Высокочастотный выход
  • Температурная компенсация до 70°C
  • Надежный дизайн с защитой IP67

Индуктивный датчик смещения eddyNCDT 3001 идеально подходит для OEM-интеграции и машиностроения. Датчик основан на вихревом токе и откалиброван на заводе-изготовителе для ферромагнитных или неферромагнитных материалов, что исключает необходимость калибровки датчика в полевых условиях. EddyNCDT 3001 поставляется с разъемом или со встроенным кабелем. Прочная конструкция в сочетании с принципом измерения вихревых токов позволяет проводить измерения в тяжелых промышленных условиях (масло, давление, грязь). Кроме того, eddyNCDT 3001 подходит для морских применений (соленая вода).

DT3001-U2-A-SA DT3001-U2-M-SA
DT3001-U4-A-SA DT3001-U4-M-SA
DT3001-U4-A-Cx DT3001-U4-M-Cx
DT3001-U6-A-SA DT3001-U6-M-SA
DT3001-U8-A-SA DT3001-U8-M-SA

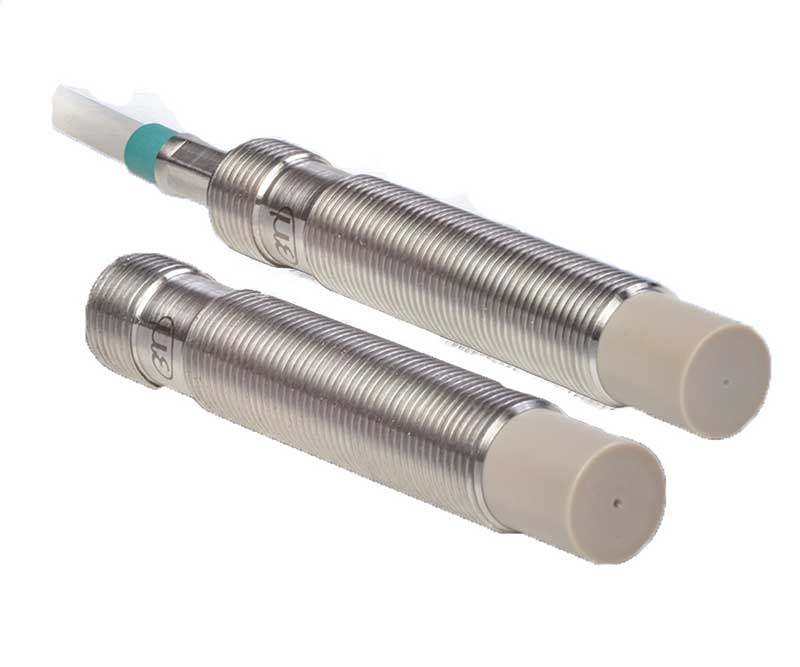

Индуктивный вихретоковый датчик eddyNCDT 3005

Индуктивный вихретоковый датчик
eddyNCDT 3005

Послать запрос
Made in Germany

EddyNCDT 3005 - это компактный, мощный индуктивная вихретоковый датчик для высокоскоростных и точных измерений смещения и положения. Система состоит из надежного контроллера, датчика и встроенного кабеля и откалибрована на заводе-изготовителе для ферромагнитных или неферромагнитных материалов.

  • Идеально подходит для интеграции в машины и оборудование
  • Прочный и компактный дизайн до IP67
  • Сопротивление высокому давлению
  • Активная температурная компенсация до +180°C
  • Диапазон измерения 1 / 2 / 3 / 6 мм
  • Разрешение макс. 0,5 мкм

EddyNCDT 3005 обеспечивает простоту использования и высокую точность измерений, предлагая превосходное соотношение цена / качество. Таким образом, датчик идеально подходит для OEM-интеграции и машиностроения, особенно при наличии давления, грязи, масла и высоких температур.

DT3005-U1-A-C1 DT3005-U1-M-C1
DT3005-S2-A-C1 DT3005-S2-M-C1
DT3005-U3-A-C1 DT3005-U3-M-C1
DT3005-U6-A-C1 DT3005-U6-M-C1

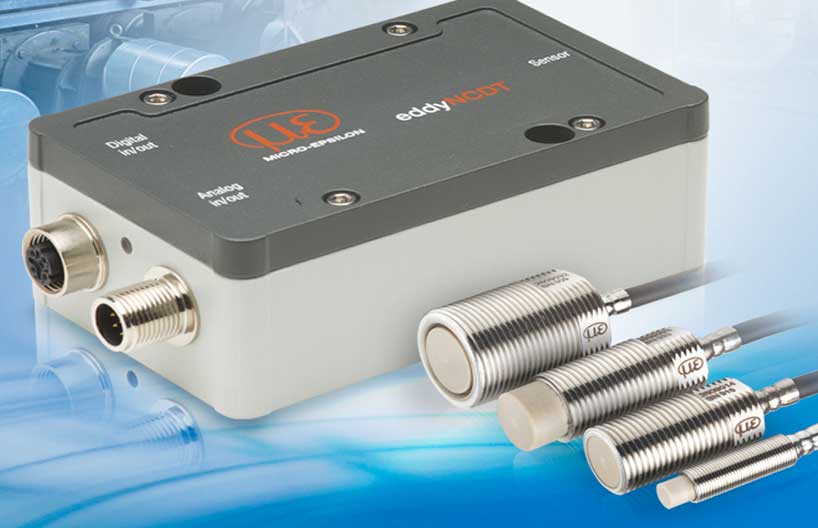

Индуктивная вихретоковая системаeddyNCDT 3060eddyNCDT 3070

Индуктивная вихретоковая система
eddyNCDT 3060
eddyNCDT 3070

Послать запрос
Made in Germany

Бесконтактные индуктивные датчики перемещения от Micro-Epsilon работают по принципу измерения вихревых токов. В отличие от обычных индуктивных датчиков смещения, они измеряют на ферромагнитных и неферромагнитных материалах, обеспечивая высокую точность, частотную характеристику и температурную стабильность. Благодаря своей невосприимчивости к маслу, грязи, давлению и температуре, эти индуктивные вихретоковые датчики в основном используются для интеграции в машины и оборудование.

  • Идеально подходит для интеграции в машины и оборудование
  • Простая интеграция с современным подключением к полевой шине и интеллектуальной обработкой сигналов
  • Сочетание разрешения, линейности и температурной стабильности устанавливает новые стандарты
  • Широкий спектр применения с многочисленными моделями датчиков.
  • Максимальная простота использования и интуитивно понятная настройка через веб-интерфейс

Новые мощные индуктивные измерительные системы eddyNCDT 3060/3070 идеально подходят для быстрых и точных измерений смещения. Оснащенные компактным контроллером, датчиком и встроенным кабелем, эти системы откалиброваны на заводе для ферромагнитных или неферромагнитных материалов. Благодаря многочисленным моделям датчиков, высокоскоростной и интеллектуальной обработке сигналов они определяют новый класс производительности при измерении индуктивного смещения.

DT3060 DT3061
DT3070 DT3071
ES-U1 ES-S2
ES-U3 ES-S4

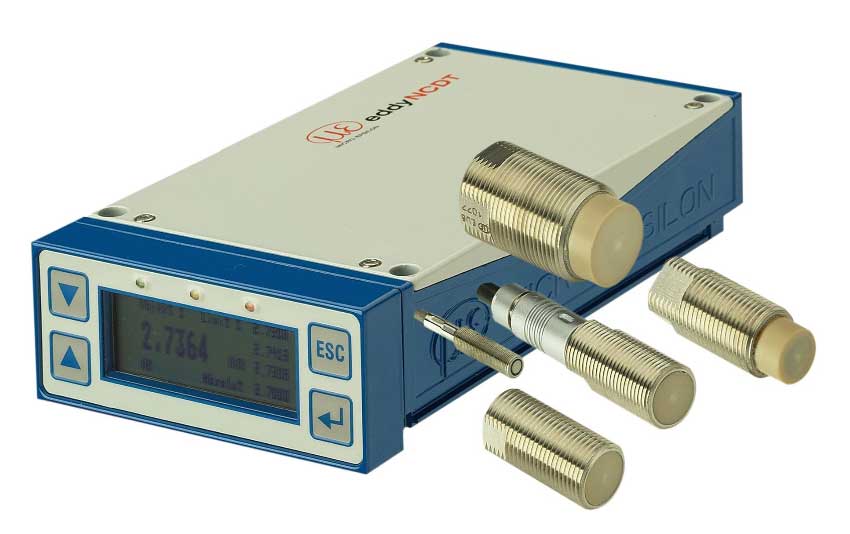

Индуктивная вихретоковая системаeddyNCDT 3300

Индуктивная вихретоковая система
eddyNCDT 3300

Послать запрос
Made in Germany

Бесконтактные вихретоковые датчики смещения eddyNCDT 3300 предназначены для использования в автоматизации производства, для мониторинга машин, для контроля качества и обеспечения качества. Доступно более 80 различных моделей датчиков.

  • Диапазоны измерения (мм): 0,4/0,5/0,8/1/2/3/4/6/8/15/22/40/80
  • Разрешение макс. 0,02 мкм
  • Линейность макс. 0,8 мкм
  • Многофункциональный контроллер с графическим дисплеем
  • Надежные датчики до IP67
  • Можно сохранить до 3 конфигураций
  • Частотная характеристика до 100 кГц
  • Выход по напряжению или по току
  • Подходящие датчики практически для любого применения

Контроллеры eddyNCDT 3300 оснащены высокопроизводительными процессорами для обработки сигналов и дальнейшей обработки. Трехточечная линеаризация обеспечивает почти полностью автоматическую линеаризацию, которая обеспечивает высокую точность для любой металлической цели и среды установки. С частотной характеристикой до 100 кГц (-3 дБ) eddyNCDT 3300 подходит для высокоскоростных процессов. Высокое разрешение обеспечивает надежное обнаружение очень небольших изменений смещения и расстояния в субмикрометровом диапазоне.

DT3300 DT3301 ES04
EU05 ES08 ES1
EU1 ES2 EU3
ES4 EU6 EU8
EU15 EU22 EU40
EU80 - -

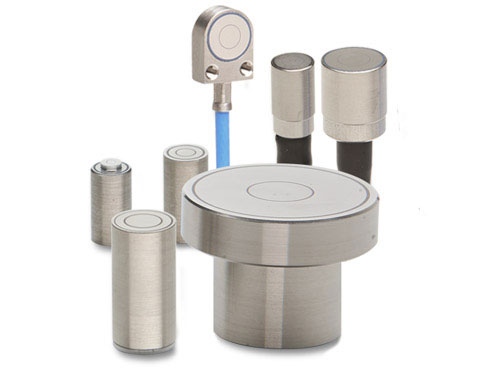

Емкостные датчики capaNCDT

Емкостные датчики capaNCDT

Послать запрос
Made in Germany

Емкостные датчики предназначены для бесконтактного измерения смещения, расстояния и положения, а также для измерения толщины. Благодаря высокой стабильности и разрешению сигнала емкостные датчики смещения применяются в лабораториях и промышленных измерительных задачах. Например, при управлении производством емкостные датчики измеряют толщину пленки и нанесение клея. Установленные в станках, они контролируют смещение и положение инструмента. Специальная конструкция сенсора, сенсорный кабель и инновационная технология контроллера обеспечивают идеально согласованную измерительную систему. Поэтому измерительные системы capaNCDT отличаются высокой точностью и стабильностью сигнала. Даже в промышленных применениях емкостные датчики достигают разрешающей способности в диапазоне субмикрометров.

  • CS005 цилиндрический датчик с гнездом, диапазон измерения: 0,05 мм
  • CS02 цилиндрический датчик с гнездом, диапазон измерения: 0,2 мм
  • CSH02-CAm1,4 цилиндрический датчик с кабелем, диапазон измерения: 0,2 мм
  • CSH02FL-CRm1,4 плоский датчик с кабелем, диапазон измерения: 0,2 мм
  • CS05 цилиндрический датчик с гнездом, диапазон измерения: 0,5 мм
  • CSE05 цилиндрический датчик с гнездом, компактная конструкция, диапазон измерения: 0,5 мм
  • CSE05 / M8 надежный датчик (цилиндрический) с резьбой M8 и гнездом, диапазон измерения: 0,5 мм
  • CSG0,50-CAm2,0 датчик зазора (на плате) с кабелем, 2-сторонний, диапазон измерения: 0,5 мм
  • CSH05-CAm1,4 цилиндрический датчик с кабелем, диапазон измерения: 0,5 мм
  • CSH05FL-CRm1,4 плоский датчик с кабелем, диапазон измерения: 0,5 мм
  • CS08 цилиндрический датчик с гнездом, диапазон измерения: 0,8 мм
  • CS1 цилиндрический датчик с гнездом, диапазон измерения: 1 мм
  • CS1HP цилиндрический датчик с гнездом, диапазон измерения: 1 мм
  • CSE1 цилиндрический датчик с гнездом, компактная конструкция, диапазон измерения: 1 мм
  • CSG1,00-CAm2,0 датчик зазора (на плате) с кабелем, 2-сторонний, диапазон измерения: 1 мм
  • CSH1-CAm1,4 цилиндрический датчик с кабелем, диапазон измерения: 1 мм
  • CSH1FL-CRm1,4 плоский датчик с кабелем, диапазон измерения: 1 мм
  • CSH1,2-CAm1,4 цилиндрический датчик с кабелем, диапазон измерения: 1,2 мм
  • CSH1,2FL-CRm1,4 плоский датчик с кабелем, диапазон измерения: 1,2 мм
  • CSE1,25 цилиндрический датчик с гнездом, компактная конструкция, диапазон измерения: 1,25 мм
  • CSE1,25 / M12 надежный датчик (цилиндрический) с резьбой M12 и гнездом, диапазон измерения: 1,25 мм
  • CS2 цилиндрический датчик с гнездом, диапазон измерения: 2 мм
  • CSE2 цилиндрический датчик с гнездом, компактная конструкция, диапазон измерения: 2 мм
  • CSE2 / M16 надежный датчик (цилиндрический) с резьбой M16 и гнездом, диапазон измерения: 2 мм
  • CSF2 датчик зазора (на плате) с разъемом, односторонний, диапазон измерения: 2 мм
  • CSF2-CRg4,0 датчик зазора (на плате) с кабелем, односторонний, диапазон измерения: 2 мм
  • CSH2-CAm1,4 цилиндрический датчик с кабелем, диапазон измерения: 2 мм
  • CSH2FL-CRm1,4 плоский датчик с кабелем, диапазон измерения: 2 мм
  • CS3 цилиндрический датчик с гнездом, компактная конструкция, диапазон измерения: 3 мм
  • CSE3 цилиндрический датчик с гнездом, компактная конструкция, диапазон измерения: 3 мм
  • CSE3 / M24 надежный датчик (цилиндрический) с резьбой M24 и гнездом, диапазон измерения: 3 мм
  • CSH3FL-CRm1,4 плоский датчик с кабелем, диапазон измерения: 3 мм
  • CSF4 датчик зазора (на плате) с разъемом, односторонний, диапазон измерения: 4 мм
  • CSF4-CRg4,0 датчик зазора (на плате) с кабелем, односторонний, диапазон измерения: 4 мм
  • CS5 цилиндрический датчик с гнездом, диапазон измерения: 5 мм
  • CSF6 датчик зазора (на плате) с односторонним разъемом, диапазон измерения: 6 мм
  • CSF6-CRg4,0 датчик зазора (на плате) с кабелем, односторонний, диапазон измерения: 6 мм
  • CS10 цилиндрический датчик с гнездом, диапазон измерения: 10 мм

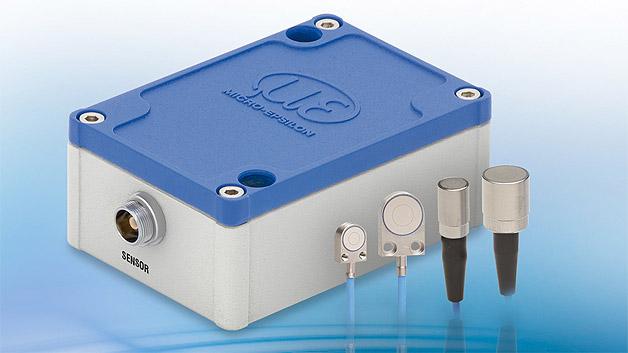

Компактная емкостная сенсорная системаcapaNCDT 6110

Компактная емкостная сенсорная система
capaNCDT 6110

Послать запрос
Made in Germany

CapaNCDT 6110 - это новая, емкостная одноканальная система измерения смещения, включающая компактный контроллер, кабель и датчик. Благодаря миниатюрному контроллеру и простоте управления, capaNCDT 6110 идеально подходит для интеграции в машины и оборудование. CapaNCDT 6110 хорошо подходит для широкого спектра применений и совместим со всеми датчиками capaNCDT. При возможном напряжении питания от 9 до 36 В система также может использоваться в легковых и грузовых автомобилях.

  • Диапазоны измерения (мм): 0,05 / 0,2 / 0,5 / 0,8 / 1 / 2 / 3 / 5 / 10
  • Линейность: макс. 0,025 мкм
  • Разрешение: макс. 0,005 мкм
  • Аналоговый выход: напряжение
  • Цифровой интерфейс RS485 (контроллер DT6120)
  • Напряжение питания 24 В постоянного тока / 55 мА (9 - 36 В)

Емкостный контроллер DT6110 является моделью начального уровня для измерения емкостного смещения с высоким разрешением. Благодаря чрезвычайно компактным размерам контроллер также может быть встроен в ограниченное пространство для установки. Контроллер DT6110 совместим со всеми датчиками и кабелями серии capaNCDT.

DT6110 DT6110/ECL2 DT6112

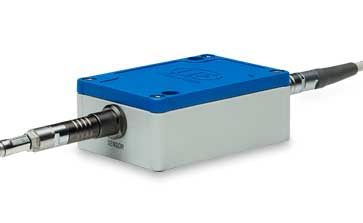

Компактная емкостная сенсорная системаcapaNCDT DT61x0/IP

Компактная емкостная сенсорная система
capaNCDT DT61x0/IP

Послать запрос
Made in Germany

CapaNCDT DT61x0 / IP - это емкостная сенсорная система промышленного класса для измерения смещения, расстояния и положения. Измерительная система, состоящая из датчика, кабеля датчика и контроллера, готова к работе без какой-либо калибровки на месте. Благодаря очень хорошей температурной стабильности, устойчивости к магнитным полям и прочной конструкции, защищенной по IP68, capaNCDT DT61x0 / IP используется для задач промышленного измерения, таких как измерение воздушного зазора в генераторах и регулирование установок и механизмов.

  • Диапазоны измерения (мм): 0.5 / 1 / 1.25 / 2 / 3 / 4 / 6
  • Линейность: макс. 0,025 мкм
  • Разрешение: макс. 0,005 мкм
  • Аналоговый выход: напряжение
  • Цифровой интерфейс RS485 (контроллер DT6120/IP)
  • Напряжение питания 24 В постоянного тока / 55 мА (9 - 36 В)

Емкостный контроллер DT6110 / IP с защитой IP68 предназначен для измерений в промышленных условиях. Контроллер DT6110 / IP доступен с выходным напряжением или током, а также может использоваться в ограниченном пространстве благодаря своей компактной конструкции.

DT6110/IP/U DT6120/IP/U DT6110/IP/I DT6120/IP/I
CSE05 CSE1 CSE1.25 CSE2
CSE3 CSE05/M8 CSE1.25/M12 CSE2/M16
CSE3/M24 CSF2 CSF4 CSF6
CSF2-CRg4.0 CSF4-CRg4.0 CSF6-CRg4.0 -

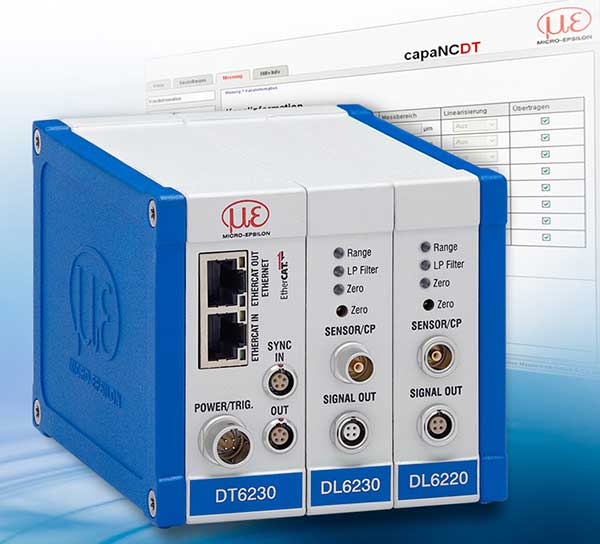

Многоканальная емкостная измерительная системаcapaNCDT 6200

Многоканальная емкостная измерительная система
capaNCDT 6200

Послать запрос
Made in Germany

CapaNCDT 6200 - это первая многоканальная измерительная система, которая является полностью модульной. Контроллер может быть легко расширен до четырех синхронизированных каналов для поддержки гибких приложений. Все емкостные датчики перемещения Micro-Epsilon могут работать с использованием контроллера capaNCDT 6200. Интегрированный интерфейс Ethernet поддерживает параметризацию и измерения через веб-интерфейс. Демодулятор DL6230 доступен для измерений с высоким разрешением. Для высокоскоростных измерений до 20 кГц доступна система capaNCDT 6222.

  • Диапазоны измерения (мм): 0,05 / 0,2 / 0,5 / 0,8 / 1 / 2 / 3 / 5 / 10
  • Линейность: макс. 0,01 мкм
  • Разрешение: макс. 0,2 нм
  • Аналоговый выход: напряжение
  • Цифровой интерфейс Ethernet/EtherCAT
  • Модульный - с возможностью расширения до 4-х каналов

Измерительная система состоит из одного контроллера и соответствующего демодулятора для датчика. Модульная конструкция позволяет в любое время расширить систему до четырех измерительных каналов. Таким образом, дополнительный демодулятор интегрирован. Компактный контроллер можно использовать в качестве настольного устройства, на стене или на DIN-рейке через адаптер. CapaNCDT 6200 совместим со всеми моделями датчиков Micro-Epsilon. Благодаря удобному веб-интерфейсу весь процесс настройки контроллера и датчиков выполняется без использования какого-либо дополнительного программного обеспечения. Доступ к веб-интерфейсу возможен через Ethernet и предоставляет параметры настройки и конфигурации для фильтров, арифметических связей и других параметров.

DT6200 DT6220 DT6230 DL6220
DL6230 DL6222 DL6222/ECL2

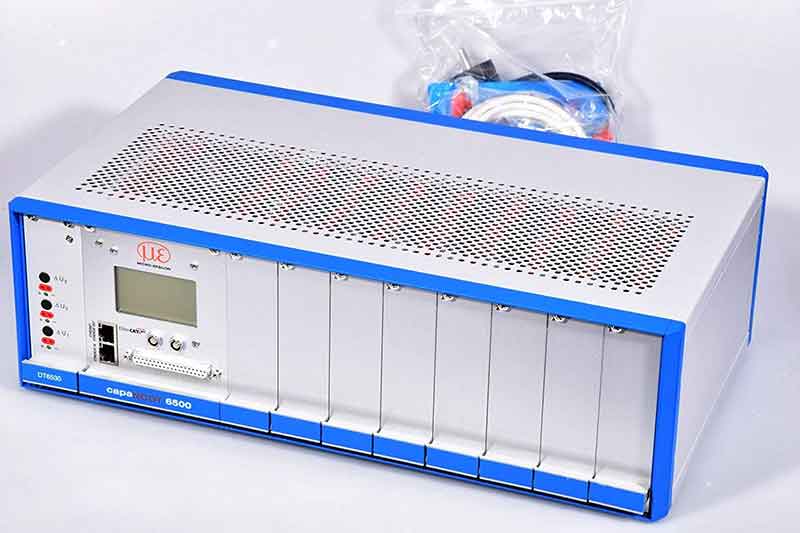

Многоканальная емкостная измерительная системаcapaNCDT 6500

Многоканальная емкостная измерительная система
capaNCDT 6500

Послать запрос
Made in Germany

Емкостные датчики перемещения предназначены для задач измерения, которые требуют чрезвычайно высокой точности. Емкостная многоканальная система capaNCDT 6500 идеально подходит для надежных измерений вплоть до субнанометрового разрешения. Контроллер предлагает максимальную частоту отклика 7,8 кГц (цифровую, до четырех каналов) или частотную характеристику 8,5 кГц. Помимо аналогового выхода доступен интерфейс EtherCAT. EtherCAT обеспечивает точную передачу данных в режиме реального времени с высокой скоростью интеграции в существующую среду измерений и синхронизацией двух систем. Настройка и настройка системы capaNCDT 6500 легко осуществляются с помощью веб-браузера.

  • Диапазоны измерения (мм): 0,05 / 0,2 / 0,5 / 0,8 / 1 / 2 / 3 / 5 / 10
  • Линейность: макс. 0,01 мкм
  • Разрешение: макс. 0.0375 нм
  • Аналоговый выход: напряжение
  • Цифровой интерфейс Ethernet/EtherCAT
  • Модульный - с возможностью расширения до 8 каналов

Система capaNCDT 6500 предназначена для задач измерения, которые требуют субнанометрового разрешения. Его сильные стороны особенно хорошо проявляются в задачах позиционирования в полупроводниковой промышленности и лабораторных применениях. К предварительному усилителю можно подключить до восьми датчиков к электронике формирования сигнала. Благодаря удобному веб-интерфейсу весь процесс настройки контроллера и датчиков осуществляется без использования какого-либо дополнительного программного обеспечения. Доступ к веб-интерфейсу возможен через Ethernet и предоставляет параметры настройки и конфигурации для фильтров, арифметических связей и других полезных параметров, таких как запуск, хранение значений измерений и линеаризация.

DT6530 DT6510 CPM6011
DT6530C CP6001 DL6530
KSS6420 KSS6430 KSH5
KSH10 CSH1,4FL-CRg6,0 CSH1,4CH-CRg6,0
6610158.01 6610158.02 MD6-22
CSF2-CRg4.0 CSF4-CRg4.0 CSF6-CRg4.0
CSG0,5-CAm2,0 CSG1,0-CAm2,0

Одностороннее измерение толщины пластикаcombiSENSOR

Одностороннее измерение толщины пластика
combiSENSOR

Послать запрос
Made in Germany

В корпусе датчика combiSENSOR объединяет два датчика перемещения. Эта уникальная концепция датчика позволяет одностороннее измерение толщины электропроводящих материалов на металлических предметах. Область его применения - измерение толщины пластиковой пленки или пластикового покрытия на металлических пластинах. Вихретоковый датчик проникает в пластиковый слой и измеряет расстояние до металлического материала под ним, например, металлическая пластина. Емкостный датчик синхронно определяет расстояние до пластика. Толщина определяется на основе разности сигналов обоих датчиков. CombiSENSOR подключается к контроллеру с помощью кабеля. Работа осуществляется через удобный веб-интерфейс для настройки датчика и контроллера. Кроме того, контроллер предлагает различные функции расчета для обоих сигналов датчиков.

  • Измерение толщины с одной стороны пластиковых пленок и металлов с покрытием
  • Целевая толщина: от 40 мкм до макс. 6 мм
  • Интегрированное измерение температуры на выходе датчика температуры
  • Датчик температурного диапазона -10°C … +85°C
  • Высокая точность
  • Простота использования через веб-интерфейс
  • Интегрированная функция для определения диэлектрической проницаемости
  • Аналоговые интерфейсы, Ethernet, EtherCAT

Расчет сигналов двух датчиков обеспечивает компенсацию механических изменений, таких как тепловое расширение, прогибы или эксцентриситет в измерительном устройстве. Из-за избыточности этого принципа комбинированного датчика на измеренное значение толщины не влияют какие-либо изменения в настройке измерения. Благодаря высокой температурной стабильности, combiSENSOR обеспечивает высокую точность измерений даже при колебаниях температуры. Области применения: бесконтактное измерение толщины пластиковых пленок, металла с покрытием, слоя нанесенного клея.


Многоканальный датчик для многотрековых измеренийcapaNCDT DTV

Многоканальный датчик для многотрековых измерений
capaNCDT DTV

Послать запрос
Made in Germany

Серия capaNCDT DTV предназначена для бесконтактного обнаружения изменения толщины диска (DTV), включая емкостные датчики для многодорожечных измерений и корпус с измерительным каналом для мобильного использования. В измерительной системе capaNCDT DTV емкостные датчики смещения определяют толщину тормозных дисков с обеих сторон, используя принцип разности. Пока тормозной диск вращается, отклонение толщины определяется по окружности всего диска. Использование нескольких датчиков в паре или многоканального датчика CSH1,4FL позволяет измерять толщину нескольких дорожек. Измерения толщины могут проводиться на испытательных стендах, в дорожных испытаниях или в мастерских по ремонту автомобилей. Корпус DTV предназначен для мобильного использования, например, в целях обеспечения качества и претензий по гарантии.

  • Бесконтактное измерение DTV
  • Измерение толщины нескольких дорожек
  • Динамическое измерение до 20 кГц
  • Надежная конструкция датчика для длительной эксплуатации
  • Комплексное программное обеспечение
  • Оценка результатов измерений в режиме реального времени
  • Простота использования через веб-интерфейс
  • Аналоговые интерфейсы, Ethernet, EtherCAT

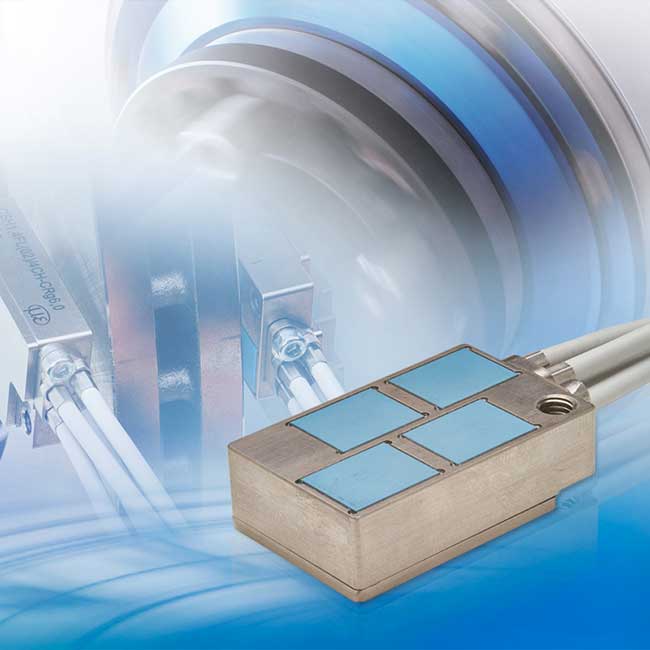

Инновационный многодорожечный датчик CSH1, 4FL содержит четыре емкостных датчика в одном компактном корпусе. Таким образом, четыре дорожки на тормозном диске могут быть обнаружены синхронно. Модели с зеркально-инвертированным датчиком, установленные на противоположных сторонах тормозного диска, обеспечивают точное измерение толщины. Специальная керамическая подложка защищает датчики от механических и тепловых нагрузок, а также обеспечивает высокую температурную стабильность, что позволяет получать точные результаты измерений в случае колебаний температуры окружающей среды. В сочетании с контроллером DT6220 четыре канала датчиков могут быть настроены и обработаны синхронно. Из-за большой полосы пропускания возможны динамические измерения до 5 кГц (-3 дБ). Вывод данных осуществляется через аналоговый выход или цифровой интерфейс Ethernet / EtherCAT. Интуитивно понятный веб-интерфейс обеспечивает быструю, простую настройку и настройку датчика и контроллера.

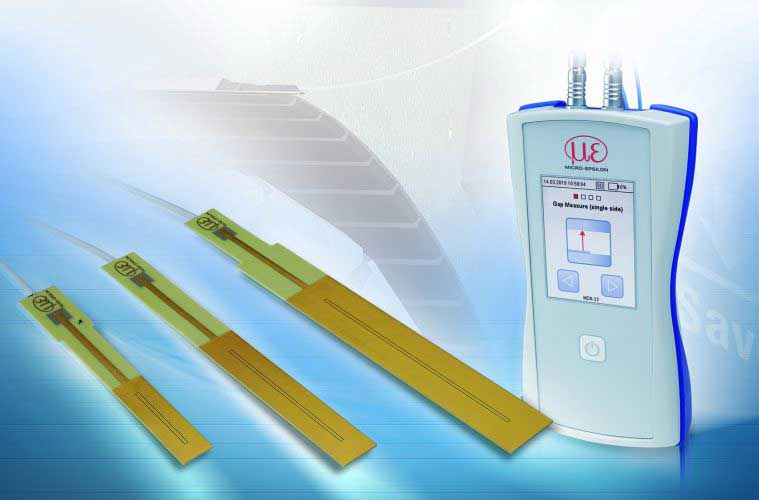

Измерительная система для мобильных измерений зазораcapaNCDT MD6-22

Измерительная система для мобильных измерений зазора
capaNCDT MD6-22

Послать запрос
Made in Germany

Емкостный двухканальный ручной измеритель capaNCDT MD6-22 используется для мобильного и точного измерения зазоров. Это измерительное устройство впечатляет высокой точностью, интуитивно понятным управлением и длительным временем автономной работы. Благодаря предустановленным режимам измерений ручной прибор сразу готов к работе. Совместимый со всеми емкостными датчиками Micro-Epsilon, MD6-22 используется в различных измерительных задачах, например, для контроля зазоров ротора в ветряных турбинах и выравнивания роликов в установке и оборудовании.

  • Каналы измерений: 2
  • Разрешение 0,02% FSO
  • Линейность ≤ ± 0,2% FSO
  • Частотная характеристика 100 Гц
  • Хранение данных измерений на SD-карте
  • Вес 500 г (без магнитного держателя)
  • Срок службы батареи 5 часов
  • Сенсорный дисплей
  • Предустановленные режимы измерения для быстрого ввода в эксплуатацию

Вставленные в зазор плоские датчики от Micro-Epsilon определяют ширину зазора. Зазоры до 12 мм могут быть надежно обнаружены. Благодаря предустановленным режимам измерений ручной прибор сразу готов к работе. CapaNCDT MD6-22 может работать в трех разных режимах измерения. Режим измерения зазора (односторонний) позволяет использовать один или два односторонних плоских датчика для измерения зазора. Режим измерения зазора (двухсторонний) позволяет работать с двухсторонним плоским датчиком.
