Монтаж регуляторов (фотогалерея)

Монтаж тиристорных регуляторов

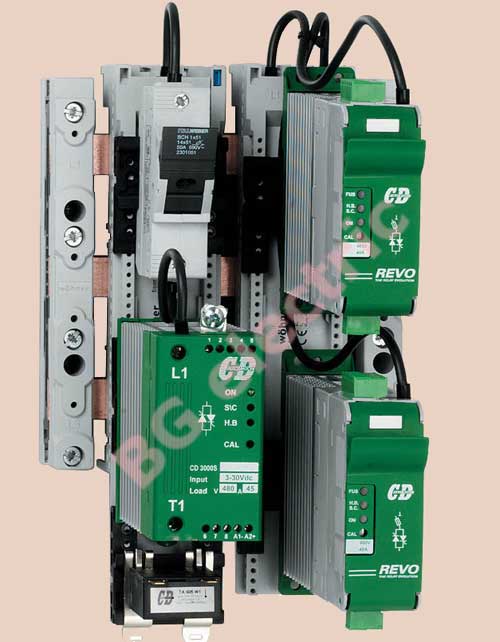

1. На этой фотографии можно сравнить, насколько существенна экономия места в шкафу при применении регуляторов нового семейства REVO в сравнении со старым семейством CD3000.

Слева установлен один регулятор CD3000S на 45А, внизу под ним токовый трансформатор, вверху над ним держатель внешнего предохранителя.

Справа на таком же пространстве установлены два регулятора REVO-S на 45А, каждый из которых включает в себя токовый трансформатор и предохранитель.

Фактическая экономия пространства в шкафу составляет 50%, что позволяет применять шкафы меньших размеров и существенно экономить средства на времени и материалах для монтажа.

Монтаж тиристорных регуляторов

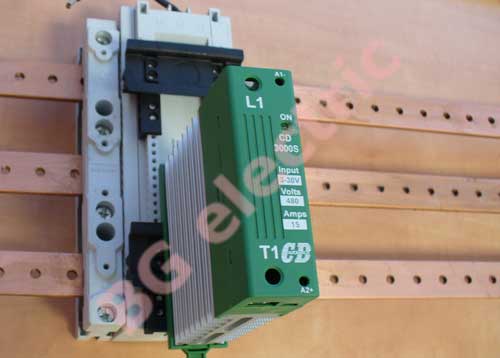

2. Монтаж тиристорных регуляторов выполнен на изолирующей опоре, размещенной непосредственно на трехфазной медной силовой шине. Опора крепится на шине защелкой и выполняет несколько функций, включая обеспечение электрического контакта с питающей линией.

Альтернативно опора может быть закреплена болтами на задней стенке шкафа, в этом случае она сама является несущей конструкцией для силовой шины. На передней поверхности опоры расположен двухуровневый держатель монтажных DIN-реек, на одной из которых установлен тиристорный регулятор.

Монтаж тиристорных регуляторов

3. На этой фотографии хорошо видно, что расстояние между двумя рядами DIN-реек можно изменять для удобства монтажа и правильной компоновки. Конструкция имеет в верхней части винтовые клеммы, автоматически контактирующие с питающей силовой шиной, от которых ведется разводка кабелей питания.

Монтаж тиристорных регуляторов

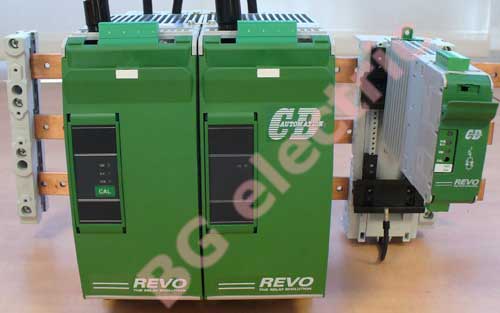

4. Монтаж тиристорных регуляторов разных типоразмеров с помощью изолирующих опор различной конструкции и различной ширины.

Монтаж тиристорных регуляторов

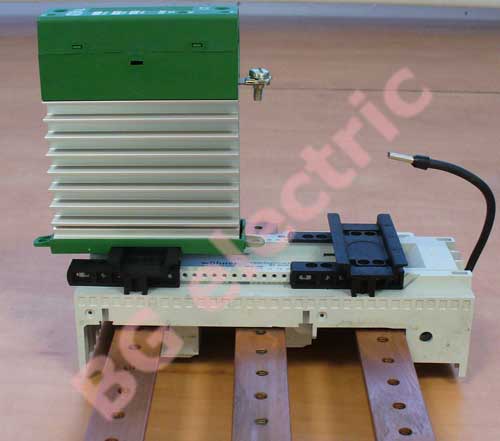

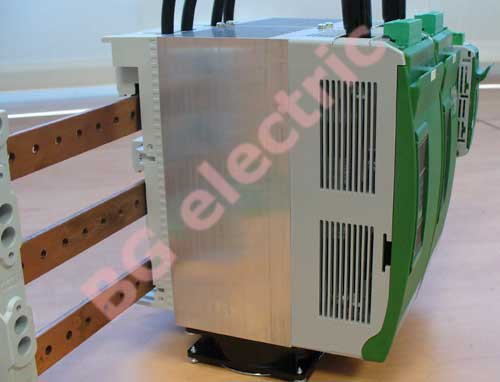

5. Монтаж тиристорных регуляторов на трехфазной токоведущей шине, вид сбоку.

Монтаж тиристорных регуляторов

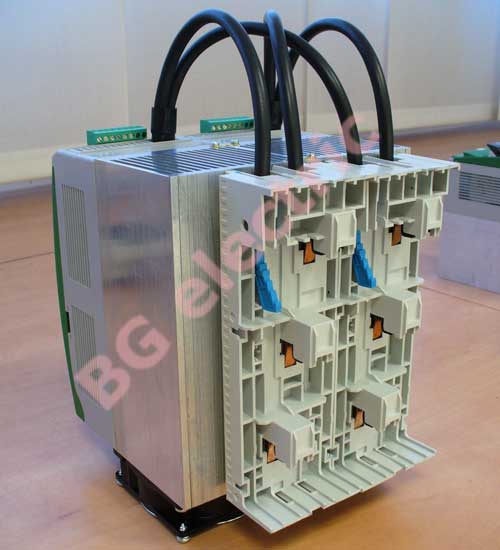

6. Изолирующая универсальная опора, вид сзади, регулятор снят с питающей шины.

Монтаж тиристорных регуляторов

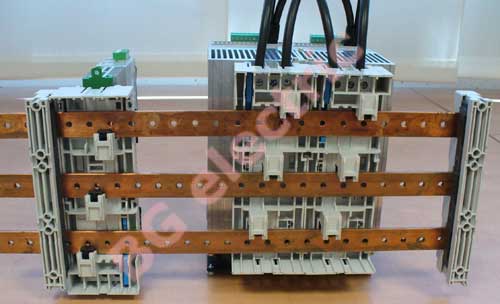

7. Монтаж тиристорных регуляторов, конструкция в сборе, вид сзади.

Монтаж тиристорных регуляторов

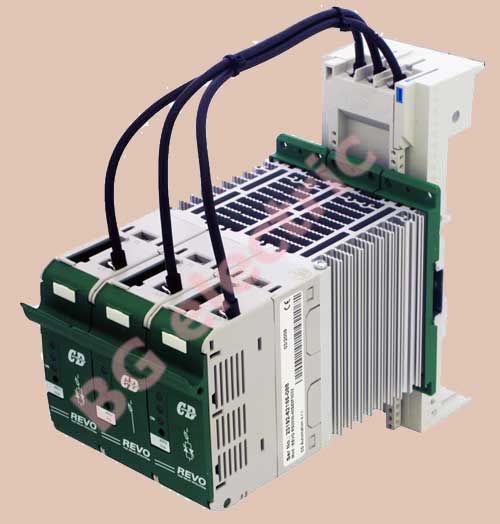

8. Монтаж тиристорных регуляторов, использование специальной изолирующей опоры позволяет минимизировать затраты времени и средств на монтаж регуляторов.

Монтаж тиристорных регуляторов

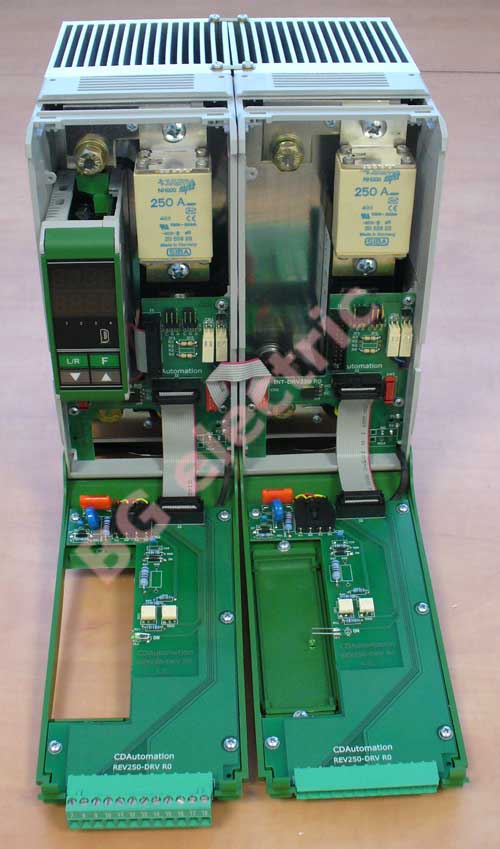

9. Тиристорный регулятор REVO ТС на 210А, состоящий из двух модулей для регулирования мощности в трехфазной нагрузке без нейтрали по двум каналам. Слева виден встроенный PID-регулятор, вверху быстродействующие предохранители.

Монтаж тиристорных регуляторов

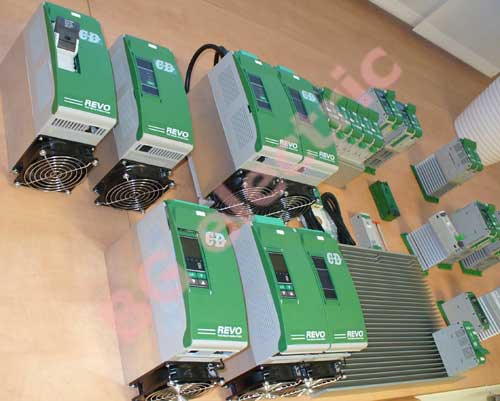

10. Тиристорные регуляторы REVO большего типоразмера различных модификаций с током нагрузки 60...210А. Регуляторы имеют различные возможности для монтажа, при этом всегда необходимо учитывать обязательную конвекцию охлаждающего воздуха через радиаторы.

Монтаж тиристорных регуляторов

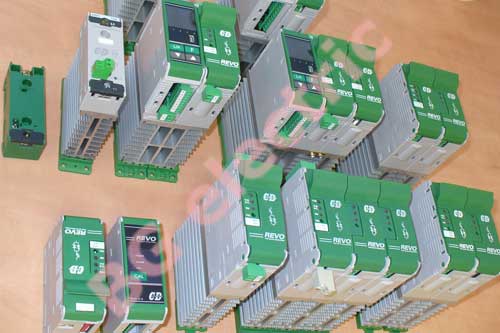

11. Тиристорные регуляторы REVO меньшего типоразмера различных модификаций с током нагрузки 30...45А можно монтировать либо на DIN-рейку, либо на плоскую поверхность.

Монтаж тиристорных регуляторов

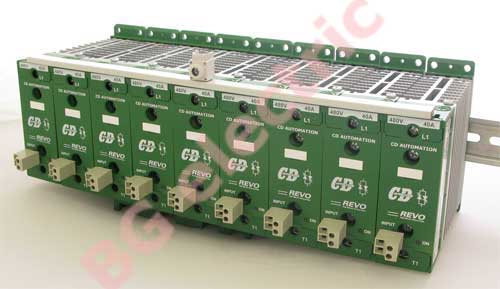

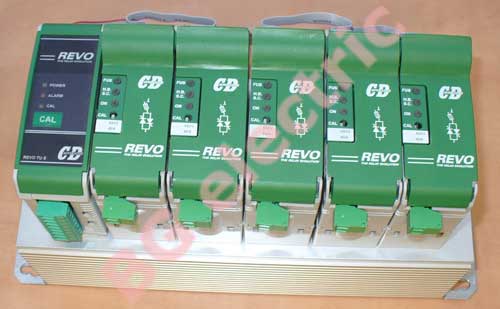

12. Тиристорные регуляторы REVO-S меньшего типоразмера могут быть соединены между собой с помощью плоского кабеля, для этого в верхней части регулятора предусмотрены специальные разъемы. Через плоский кабель подается питание на все модули и передаются сигналы о состоянии нагрузки и силовых тиристоров, то есть применение плоского кабеля особенно оправдано при включенной функции "Heater break alarm".

Регуляторы могут быть смонтированы на едином радиаторе как с воздушным, так и с водяным охлаждением. Эта технология позволяет снизить затраты на монтаж при большом количестве регуляторов, например, при управлении многозонным нагревом. На каждые 14 модулей REVO-S необходимо устанавливать один модуль REVO-TU, объединяющий в себе функции управления, калибрирования и извещений.

Монтаж тиристорных регуляторов

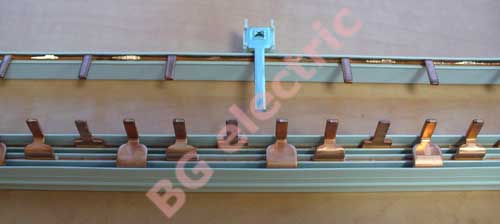

13. Для удобства и экономии средств при монтаже тиристорных регуляторов предлагаются одно- и трехфазные шины (планки), устанавливаемые на несколько рядом стоящих модулей для подвода питания силовых тиристоров и нагрузки. Каждая такая шина имеет одну клемму для соединения с питающей сетью.

Монтаж тиристорных регуляторов

14. Однофазная шина питания нагрузки установлена на ряду регуляторов (сверху, впереди, в изоляции белого цвета), сверху общаяя клемма подвода питания.

Монтаж тиристорных регуляторов

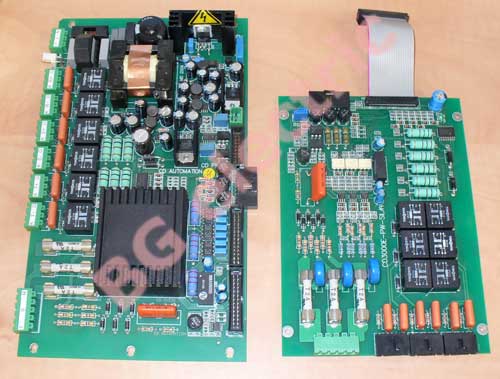

15. На все типы поставляемых регуляторов предлагаются запчасти, включая платы управления.

Монтаж тиристорных регуляторов

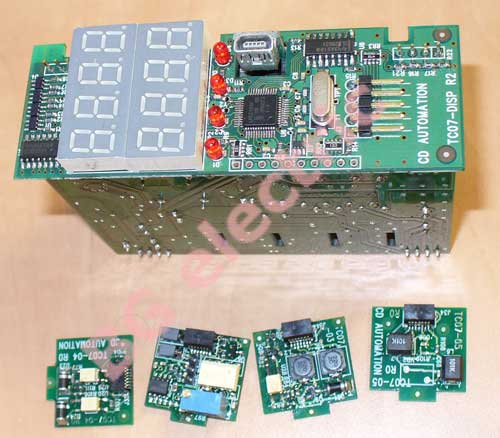

16. На все типы поставляемых регуляторов предлагаются запчасти, включая платы встраиваемых PID-регуляторов.

Монтаж тиристорных регуляторов

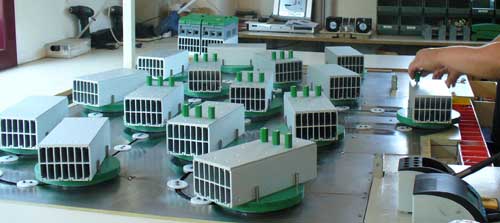

17. Поточная линия по обработке радиаторов тиристорных регуляторов серии REVO. Фотография сделана на сборочном участке завода в Леньяно (Италия).

Монтаж тиристорных регуляторов

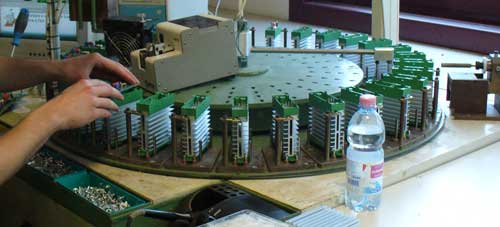

18. Сборочная карусель однофазных тиристорных регуляторов серии CD3000S и CD3000M. Фотография сделана на сборочном участке завода в Леньяно (Италия).

Монтаж тиристорных регуляторов

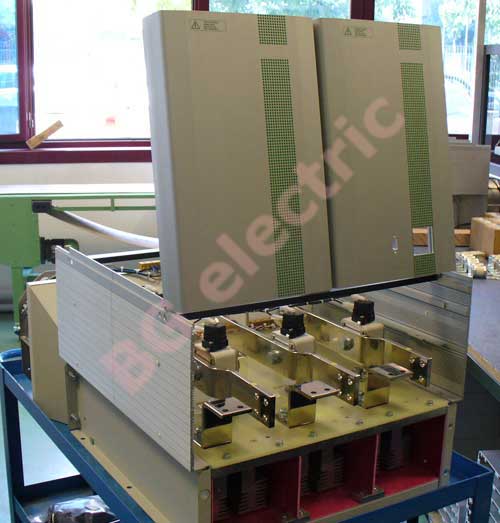

19. Сборка трехфазного тиристорного регулятора MULTIDRIVE с током 1600А для российского заказчика. Кабельные силовые вводы размещены в верхней части корпуса. После окончания сборки регуляторы проходят полномасштабное тестирование под нагрузкой в различных режимах эксплуатации. Фотография сделана на сборочном участке завода в Леньяно (Италия).

Монтаж тиристорных регуляторов

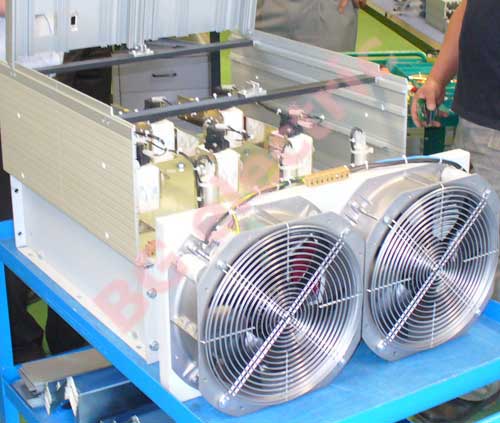

20. Сборка трехфазного тиристорного регулятора MULTIDRIVE с током 1600А для российского заказчика. В нижней части корпуса размещены два мощных вентилятора, обеспечивающих эффективное охлаждение при самых неблагоприятных условиях работы. Вес такого регулятора более 90 кг.

Монтаж тиристорных регуляторов

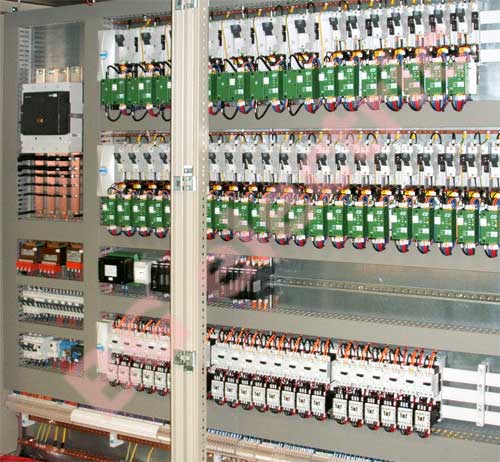

21. Монтаж тиристорных регуляторов в распределительном шкафу.
