Избыточное электропитание необходимо для построения отказоустойчивых систем. Система электропитания представляет собой блок, состоящий из отдельных модулей. Такая архитектура является основой для компоновки и последующего расширения практически безотказных систем электропитания с гибким диапазоном мощности. При этом система электропитания обладает избыточностью, масштабируемостью, управляемостью и удобством в обслуживании. Избыточное электропитание способно обеспечить защиту объектов от всех аномальных явлений в электросетях и поддерживает возможность удаленного управления.

Принцип избыточности состоит в том, что в системе электропитания имеется больше модулей, чем фактически необходимо для работы объекта при полной нагрузке. Благодаря специальной технологии распределения электроэнергии все модули в действуют параллельно и при этом равномерно распределяют между собой нагрузку. При выходе из строя одного модуля остальные берут на себя его работу. Таким образом, все модули поддерживают друг друга. N — количество модулей электропитания, необходимых для работы объекта при полной загрузке, но безотказная работа объекта предусматривает наличие одного избыточного модуля питания, то есть N + 1.

Например, нагрузка составляет 3 кВт, избыточность N+1 достигается с помощью четырех модулей электропитания, каждый из которых имеет 1 кВт. Для нормальной работы достаточно использовать не четыре, а три модуля, то есть один является избыточным. Если один модуль выйдет из строя или будет отключен, остальные три модуля сразу же начнут поддерживать полную нагрузку. При этом не имеет значения, какой модуль вышел из строя, потому что все модули постоянно действуют и поддерживают нагрузку. Масштабируемость системы с избыточным электропитанием позволяет наращивать и изменять систему защиты электропитания посредством установки или удаления модулей. Все изменения можно произвести во время работы системы, при этом основные функции объекта будут по-прежнему надежно защищены.


HSR02401LIRC

HSR02401LIRC

Послать запрос
Made in Germany

Блок питания мощностью 240 Вт. Предназначен для работы в качестве модуля "N+1" для построения отказоустойчивых систем с защитой от аномальных явлений в электросетях. Все модули имеют развязку, выполненную посредством силовых диодов. Выпускается в 5 вариантах:

Выходное напряжение, В 12 15 24 48 60
Максимальный ток, А 15 13 10 5 4
НазначениеБлок питания 1-фазный нерегулируемый для монтажа на DIN-рейку
Мощность, Вт240
Вход: переменное напряжение, В185...265 VAC
Вход: макс. ток, А2,2 A
Пределы юстировки выхода, %-5% / + 20% ( 12, 15, 24V ), -5% / +10% ( 48, 60V )
Точность установки выхода, %1
Стабильность выхода, %0,5
Время реакции на изменение тока, мс1
Защита от перенапряжения, %140
Защита от короткого замыканияДа
Защита от холостого ходаДа
Пульсации на выходе, %0,5
Безаварийный перерыв питания, мс30
КПД, %91
Рабочая температура, °C-10...+70
ОхлаждениеБез вентилятора
КорпусАлюминий
Размеры, мм121х124х96
Вес, кг1,0
ОсобенностиДопускается параллельное или последовательное соединение одинаковых блоков питания

HSR03201LIRC

HSR03201LIRC

Послать запрос
Made in Germany

Блок питания мощностью 320 Вт. Предназначен для работы в качестве модуля "N+1" для построения отказоустойчивых систем с защитой от аномальных явлений в электросетях. Все модули имеют развязку, выполненную посредством силовых диодов. Выпускается в 5 вариантах:

Выходное напряжение, В 12 15 24 48 60
Максимальный ток, А 18 17 13,5 6,7 5,4
НазначениеБлок питания 1-фазный нерегулируемый для монтажа на DIN-рейку
Мощность, Вт320
Вход: переменное напряжение, В185...265 VAC
Вход: макс. ток, А2,2 A
Пределы юстировки выхода, %-5% / + 20% ( 12, 15, 24V ), -5% / +10% ( 48, 60V )
Точность установки выхода, %1
Стабильность выхода, %0,5
Время реакции на изменение тока, мс1
Защита от перенапряжения, %140
Защита от короткого замыканияДа
Защита от холостого ходаДа
Пульсации на выходе, %0,5
Безаварийный перерыв питания, мс30
КПД, %91
Рабочая температура, °C-10...+70
ОхлаждениеБез вентилятора
КорпусАлюминий
Размеры, мм121х124х96
Вес, кг1,2
ОсобенностиДопускается параллельное или последовательное соединение одинаковых блоков питания

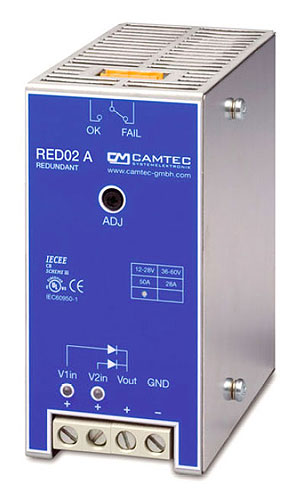

RED00202

RED00202

Послать запрос
Made in Germany
Управляющий модуль системы системы избыточного электропитания предназначен для управления двумя блоками питания. Выпускается в двух исполнениях с различными диапазонами входного напряжения и с различным выходным током.

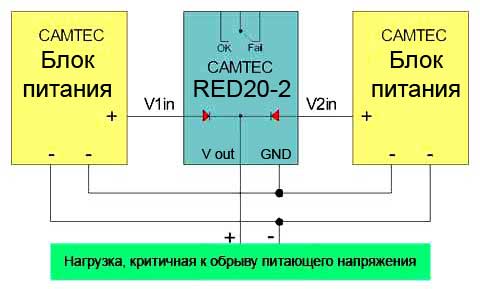

CAMTEC_RED02


Характеристики Исполнение А Исполнение В
Подключение V1in / V2in V1in / V2in
Входное напряжение номинальное +12V...+28V +36V...+60V
Входное напряжение максимальное +36V ± 5% +75V ± 5%
Входное напряжение, нижний предел +8V +24V
Ток на выходе максимальный 50А 28А
Падение напряжения вход-выход 0,5V 0,5V

RED00213

RED00213

Послать запрос
Made in Germany
Управляющий модуль системы системы избыточного электропитания для монтажа в 19' стойку (шасси) предназначен для управления двумя блоками питания. Выпускается в двух исполнениях с различными диапазонами входного напряжения и с различным выходным током.

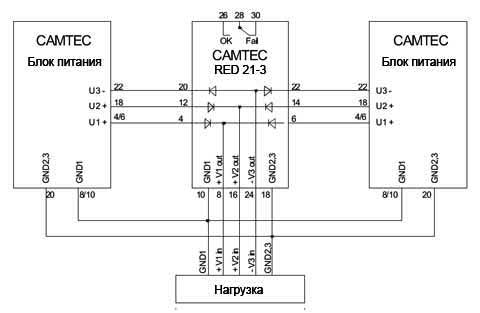

CAMTEC_RED21
