Трехфазные тиристорные регуляторы экономкласса Tyco (Германия)

Хотите узнать цену? [x]
Вставьте заказной номер:

Тиристорные регуляторы экономкласса серии Tyco изготавливаются в Германии с долевым участием нашей компании в использовании технологий и поставляются под маркой «BG electric». Это позволяет нам проводить собственную гибкую ценовую политику, предлагая настоящее европейское качество в сочетании с доступной ценой.

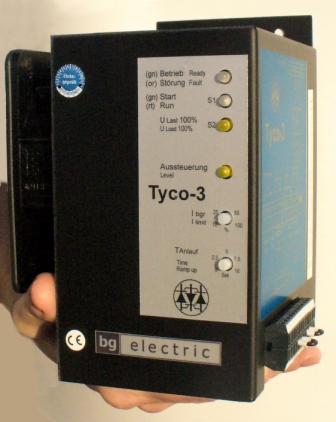

Тиристорные регуляторы Tyco-3

Made in Germany

Общие параметры трёхфазных регуляторов мощности серии Tyco:

  • Напряжение питания нагрузки: 400 VAC +/- 10%, 50 Гц (опционально: 110, 230, 500 VAC)
  • Напряжение питания регулятора: 230 VAC, 50 Гц (опционально: напряжение питания нагрузки)
  • Степень защиты от пыли и влаги: IP 40
  • Управляющие сигналы: 0...10 V, 0...20 mA, потенциометр (опционально: инверсный вход 10...0 V)
  • Управляющий сигнал: ШИМ (широтно-импульсная модуляция)
  • Фазовая коммутация для индуктивной (трансформаторной) нагрузки
  • Пакетная коммутация для активной (резистивной) нагрузки
  • Фазовая или пакетная коммутация (переключается)
  • Регуляторы обеспечивают оптическую и электрическую индикацию превышения температуры
  • Три релейных выхода
  • Переключатель для установки плавного старта 0...10 с
  • Рабочая температура регулятора 0...+50°C
  • Охлаждение естественной конвекцией, без вентилятора
  • Предлагаемые опциональные возможности (дополнительно на заказ):
    • Ограничение тока в нагрузке 5...100%, устанавливается потенциометром, (возможно только при фазовой коммутации), (IB)
    • Вспомогательное собственное питание регулятора от внешнего источника 24 В постоянного тока, (24VDC)
    • Вспомогательное собственное питание регулятора вырабатывается из напряжения сети, (IV)
    • Управление мощностью в нагрузке внешним токовым сигналом 4...20 мА, (4…20mA)
    • Повышенная степень защиты от пыли и влаги IP55, регулятор в защитном корпусе, (IP55)
  • Габаритные размеры 139x200x140 мм (до 50 А) или 149x310x158 мм (до 120 А)
  • Вес от 1,4 до 3,7 кг

Тиристорные регуляторы должны устанавливаться в электрошкафу с принудительной вентиляцией, обеспечивающей эффективное удаление выделяемого тепла и поддержание температуры регулятора не выше +55°C. Должны быть приняты меры против попадания пыли и грязи в регулятор. Также необходимо избегать повышенной влажности, агрессивной атмосферы, вибрации и других механических воздействий.

Регулятор Tyco подключается к сети через выключатель-автомат и предохранители, которые могут быть установлены как непосредственно на шинах регулятора, так и отдельно в шкафу. Ток срабатывания рекомендуемого предохранителя указан в прилагаемой документации. При каждом заказе мы предложим опционально также быстродействующие предохранители серии Ultra-Rapid производства немецкой компании SIBA. Возможно заказать предохранители в любом количестве как в комплектацию регулятора, так и в запчасти.

Для поддержания качества напряжения питающей сети и недопущения проникновения высокочастотных помех рекомендуется применение сетевых дросселей и фильтров. При необходимости наша компания в каждом случае предложит подходящие модели.

Трёхфазный
регулятор		 Допустимая нагрузка Ток
нагрузки		 Мощность
при 3х400 В
резистивн.индуктивн.
Tyco-3Ph 05
Tyco-3Ph/SP 05
Tyco-3Ph 05/V3		 -
x
x		 x
-
x		 5 А 3 кВт
Tyco-3Ph 15
Tyco-3Ph/SP 15
Tyco-3Ph 15/V3		 -
x
x		 x
-
x		 15 А 10 кВт
Tyco-3Ph 25
Tyco-3Ph/SP 25
Tyco-3Ph 25/V3		 -
x
x		 x
-
x		 25 А 16 кВт
Tyco-3Ph 35
Tyco-3Ph/SP 35
Tyco-3Ph 35/V3		 -
x
x		 x
-
x		 35 А 23 кВт
Tyco-3Ph 50
Tyco-3Ph/SP 50
Tyco-3Ph 50/V3		 -
x
x		 x
-
x		 50 А 33 кВт
Tyco-3Ph 60/V3 x x 60 А 42 кВт
Tyco-3Ph 75/V3 x x 75 А 56 кВт
Tyco-3Ph 90/V3 x x 90 А 70 кВт
Tyco-3Ph 120/V3 x x 120 А 83 кВт
