Немецкая фирма PWB encoders GmbH является одним из ведущих производителей миниатюрных энкодеров, а также дисков и линеек с оптическим растром для энкодеров и датчиков позиционирования.
Мини-энкодеры показывают, как управление движением может быть реализовано в небольшом пространстве и предлагают оптимальное соотношение цены и качества.
Ø 16 мм
ПО конфигуратор
без Runtime Engine
ПО конфигуратор-RTE
с Runtime Engine

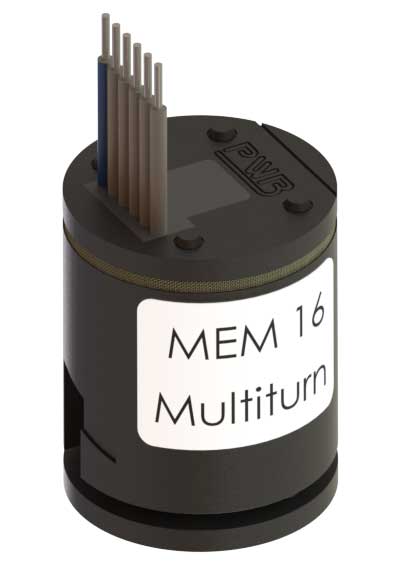

MEM 16 Multi - это миниатюрный надежный недорогой магнитный многооборотный абсолютный энкодер с полым валом, который можно легко и быстро фиксировать на валах разных размеров. Энкодер разработан для приложений с абсолютным позиционированием, для бесщеточных двигателей, сервомоторов и шаговых двигателей. Энкодер состоит из магнитной ступицы, корпуса, включая печатную плату и кабельного блока. Энкодер MEM 16 Multi - это система реального времени для высоких скоростей и тяжёлых условий. Энкодер доступен с двумя различными интерфейсами: SSI или BiSS. Сохранение абсолютной позиции выполняется с использованием резервной аккумуляторной батареи, размещенной в кабеле. В качестве альтернативы, буферизация абсолютной позиции может быть выполнена удаленно.
|
| Напряжение | 5 В |
| Разрешение на один оборот | до 13 бит: 512 / 1.024 / 2.048 / 4.096 / 8.192 |
| Разрешение на число оборотов | до 32 бит: 4.096 / 65.536 / 1.048.576 / 16.777.216 / 4.294.967.296 |
| Интерфейсы | SSI или BiSS |
| Температура | -30 ... 85 °C |
| Степень защиты IEC 60529 | IP50 |
| Максимальная скорость | 10.000 об/мин |
| Диаметр вала, мм | 1.500 / 2.000 / 2.500 / 3.000 / 3.175 |
| Пределы измерения | Многооборотный энкодер |
| Размеры | Ø16.0 x 22.6 мм |
| Вес | 10 гр. |
| Исполнение 1 | SSI gray code |
| Исполнение 2 | BiSS binary code |
| Буферная батарея | в кабеле |
|
|
Рекомендуемые принадлежности и документация:
- Кабель 300 мм (UL1061 / AWG28)
- Кабель 500 мм (UL1061 / AWG28)
- Адаптеры для различных электродвигателей
- Центровочное приспособление для различных валов
- Крепёжные болтики M1.6 x 3 или M1.6 x 4 мм
|
|
Ø 16 мм
ПО конфигуратор
без Runtime Engine
ПО конфигуратор-RTE
с Runtime Engine

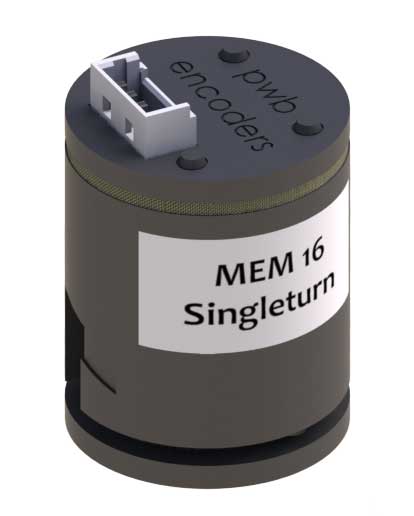

MEM 16 AE - это миниатюрный надежный недорогой магнитный однооборотный абсолютный энкодер с полым валом, который можно легко и быстро фиксировать на валах разных размеров. Энкодер разработан для приложений с абсолютным позиционированием, для бесщеточных двигателей, сервомоторов и шаговых двигателей. Энкодер состоит из магнитной ступицы, корпуса, включая печатную плату и кабельного блока. Энкодер MEM 16 AE - это система реального времени для высоких скоростей и тяжёлых условий. Энкодер доступен с двумя различными интерфейсами: SSI или BiSS.
|
| Напряжение | 5 В |
| Разрешение на один оборот | до 13 бит: 512 / 1.024 / 2.048 / 4.096 / 8.192 |
| Интерфейсы | SSI или BiSS |
| Температура | -30 ... 85 °C |
| Степень защиты IEC 60529 | IP50 |
| Максимальная скорость | 10.000 об/мин |
| Диаметр вала, мм | 1.500 / 2.000 / 2.500 / 3.000 / 3.175 |
| Пределы измерения | Однооборотный энкодер |
| Размеры | Ø16.0 x 22.6 мм |
| Вес | 10 гр. |
| Исполнение 1 | SSI gray code |
| Исполнение 2 | BiSS binary code |
| Буферная батарея | в кабеле |
|
|
Рекомендуемые принадлежности и документация:
- Кабель 300 мм (UL1061 / AWG28)
- Адаптеры для различных электродвигателей
- Центровочное приспособление для различных валов
- Крепёжные болтики M1.6 x 3 или M1.6 x 4 мм
|
|
Ø 22 мм
ПО конфигуратор
без Runtime Engine
ПО конфигуратор-RTE
с Runtime Engine

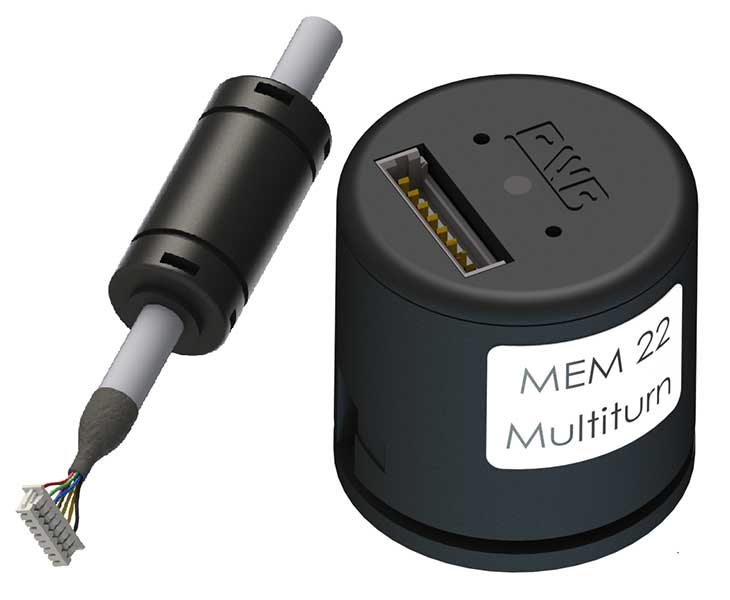

MEM 22 Multi - это миниатюрный надежный недорогой магнитный многооборотный абсолютный энкодер с полым валом, который можно легко и быстро фиксировать на валах разных размеров. Энкодер разработан для приложений с абсолютным позиционированием, для бесщеточных двигателей, сервомоторов и шаговых двигателей. Энкодер состоит из магнитной ступицы, корпуса, включая печатную плату и кабельного блока. Энкодер MEM 22 Multi - это система реального времени для высоких скоростей и тяжёлых условий. Энкодер доступен с различными интерфейсами: SSI, BiSS или SPI. Сохранение абсолютной позиции выполняется с использованием резервной аккумуляторной батареи, размещенной в кабеле. В качестве альтернативы, буферизация абсолютной позиции может быть выполнена удаленно.
|
| Напряжение | 5 В |
| Разрешение на один оборот | до 14 бит: 512 / 1.024 / 2.048 / 4.096 / 8.192 / 16.384 |
| Разрешение на число оборотов | до 24 бит: 4.096 / 65.536 / 1.048.576 / 16.777.216 |
| Интерфейсы | SSI или BiSS или SPI |
| Температура | -40 ... 85 °C |
| Степень защиты IEC 60529 | IP50 |
| Максимальная скорость | 10.000 об/мин |
| Диаметр вала, мм | 2.000 / 2.500 / 3.000 / 4.000 / 5.000 / 6.000 / 6.350 / 8.000 |
| Пределы измерения | Многооборотный энкодер |
| Размеры | Ø22.0 x 21.9 мм |
| Вес | 15 гр. |
| Выходной сигнал | RS 422 transceiver |
| Исполнение 1 | SSI (synchron serial interface), gray code |
| Исполнение 2 | BiSS (bidirectional serial synchron), binary code |
| Исполнение 3 | SPI (serial peripheral interface) |
| Буферная батарея | в кабеле (опционально) |
|
|
Рекомендуемые принадлежности и документация:
- Кабель 300 мм (UL1061 / AWG28)
- Кабель 500 мм (UL1061 / AWG28)
- Адаптеры для различных электродвигателей
- Центровочное приспособление для различных валов
- Крепёжные болтики M1.6 x 3 или M1.6 x 4 мм
|
|
Ø 22 мм

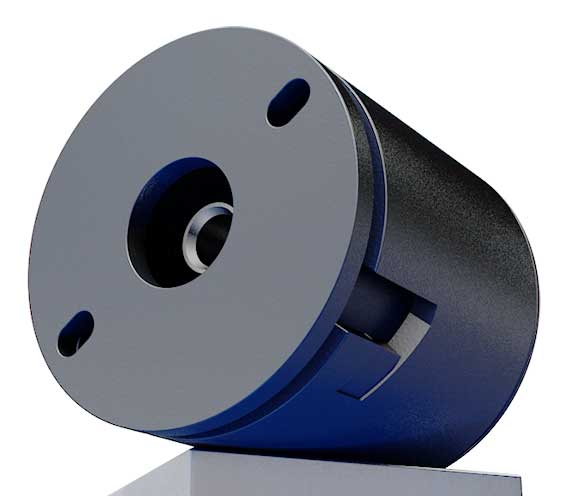

MEM 22 AE - это миниатюрный надежный недорогой магнитный однооборотный абсолютный энкодер с полым валом, который можно легко и быстро фиксировать на валах разных размеров. Энкодер разработан для приложений с абсолютным позиционированием, для бесщеточных двигателей, сервомоторов и шаговых двигателей. Энкодер состоит из магнитной ступицы, корпуса, включая печатную плату и кабельного блока. Энкодер MEM 22 AE - это система реального времени для высоких скоростей и тяжёлых условий. Энкодер доступен с двумя различными интерфейсами: SSI или BiSS.
|
| Напряжение | 5 или 8...30 В |
| Разрешение на один оборот | до 12 бит: 4.096 |
| Интерфейсы | SSI или BiSS |
| Температура | -40 ... 85 °C |
| Степень защиты IEC 60529 | IP50 |
| Диаметр вала, мм | 2.000 / 2.500 / 3.000 / 4.000 / 5.000 / 6.000 / 6.350 / 8.000 |
| Пределы измерения | Однооборотный энкодер |
| Размеры | Ø22.0 x 21.9 мм |
| Вес | 8 гр. |
| Выходной сигнал | RS 485 |
| Исполнение 1 | SSI (synchron serial interface), gray code |
| Исполнение 2 | BiSS (bidirectional serial synchron), binary code |
| Буферная батарея | в кабеле |
|
|
Рекомендуемые принадлежности и документация:
- Кабель 300 мм (UL1061 / AWG28)
- Адаптеры для различных электродвигателей
- Центровочное приспособление для различных валов
- Крепёжные болтики M1.6 x 3 или M1.6 x 4 мм
|
|
Ø 31 мм
ПО конфигуратор
без Runtime Engine
ПО конфигуратор-RTE
с Runtime Engine

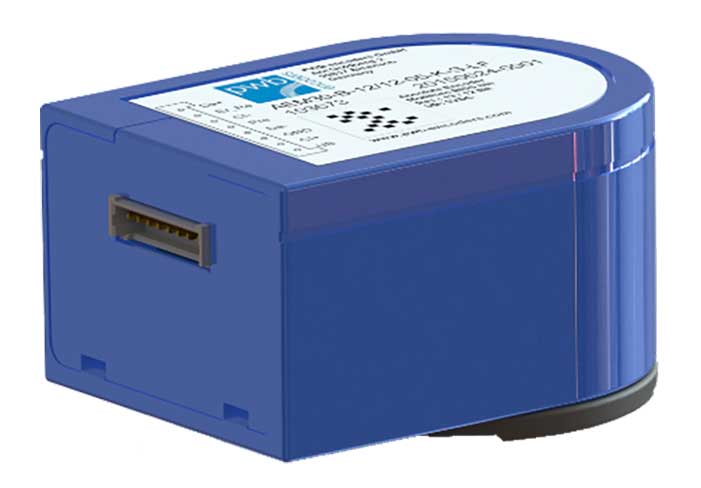

AEM 30 - это миниатюрный надежный недорогой магнитный многооборотный абсолютный энкодер с полым валом, который можно легко и быстро фиксировать на валах разных размеров. Энкодер разработан для приложений с абсолютным позиционированием, для бесщеточных двигателей, сервомоторов и шаговых двигателей. Энкодер состоит из магнитной ступицы, корпуса, включая печатную плату и кабельного блока. Энкодер AEM 30 - это система реального времени для высоких скоростей и тяжёлых условий. Энкодер доступен с различными интерфейсами: SSI, BiSS или SPI. Сохранение абсолютной позиции выполняется с использованием резервной аккумуляторной батареи, размещенной в кабеле. В качестве альтернативы, буферизация абсолютной позиции может быть выполнена удаленно.
|
| Напряжение | 5 или 8...24 В |
| Разрешение на один оборот | до 14 бит: 512 / 1.024 / 2.048 / 4.096 / 8.192 / 16.384 |
| Разрешение на число оборотов | до 24 бит: 4.096 / 65.536 / 1.048.576 / 16.777.216 |
| Интерфейсы | SSI или BiSS или SPI |
| Температура | -40 ... 85 °C |
| Степень защиты IEC 60529 | IP50 |
| Максимальная скорость | 10.000 об/мин |
| Диаметр вала, мм | 4.000 / 5.000 / 6.000 / 6.350 |
| Пределы измерения | Многооборотный энкодер |
| Размеры | 42.5 х 31.0 х 23.9 мм |
| Вес | 10 гр. |
| Выходной сигнал | RS 422 transceiver |
| Исполнение 1 | SSI (synchron serial interface), gray code |
| Исполнение 2 | BiSS (bidirectional serial synchron), binary code |
| Исполнение 3 | SPI (serial peripheral interface) |
|
|
Рекомендуемые принадлежности и документация:
- Кабель 300 мм (UL1061 / AWG28)
- Кабель 500 мм (UL1061 / AWG28)
- Адаптеры для различных электродвигателей
- Центровочное приспособление для различных валов
- Крепёжные болтики M2 x 8 или M3 x 8 мм
|
|
