Компания FISCHER Mess- und Regeltechnik GmbH предлагает системные решения на базе измерения и регулирования физических величин, как давление, перепад давления, расход, уровень заполнения и температура. В зависимости от требований системы дополняются другими измерительными технологиями. Таким образом компания обеспечивает построение системной архитектуры, отвечающей специфичным требованиям по реализации безотказных и экономичных производственных процессов. Используя технику измерений и регулирования компании FISCHER, пользователь может оптимизировать производственные процессы и получить снижение производственных затрат.
| Прибор | Жидк. | Газ | Мин. | Макс. | ATEX | Выход | Тех. лист |
|---|---|---|---|---|---|---|---|
| FT61 | — | X | -20°C | +70°C | — | analog |  |
| FT80 | — | X | -40° C | +95° C | — | analog / modbus | |
| FT90 | — | X | -40°C | +100°C | 2, 22 | analog | |
| TA | X | X | –200°C | +700°C | — | indicator | |
| TE01 | X | X | –50°C | +300°C | — | analog | |
| TE41 | — | — | –200°C | +2000°C | — | Pt100 / T.V. | |
| TE42 | — | — | –200°C | +700°C | — | analog | |
| TK | X | X | –200°C | +700°C | — | indicator | |
| TS61 | X | X | +80°C | +180°C | — | switch | |
| TT30 | X | X | –50°C | +1000°C | — | therm. volt. | |
| TT31 | X | X | –50°C | +600°C | — | therm. volt. | |
| TT32 | X | X | +0°C | +600°C | — | therm. volt. | |
| TT35 | X | X | 0°C | +600°C | — | therm. volt. | |
| TT36 | X | X | 0°C | +200°C | — | therm. volt. | |
| TT40 | X | X | –50°C | +1000°C | — | therm. volt. | |
| TT45 | X | X | –50°C | +1000°C | — | therm. volt. | |
| TT50 | X | X | –50°C | +1000°C | — | therm. volt. | |
| TT55 | X | X | –50°C | +1000°C | — | therm. volt. | |
| TT56 | X | X | 0°C | +1000°C | — | therm. volt. | |
| TW27 | X | X | –200°C | +400°C | — | Pt100 | |
| TW30 | X | X | –200°C | +400°C | — | Pt100 | |
| TW31 | X | X | –50°C | +400°C | — | Pt100 | |
| TW32 | X | X | –50°C | +400°C | — | Pt100 | |
| TW35 | X | X | –50°C | +400°C | — | Pt100 | |
| TW36 | X | X | 0°C | +200°C | — | Pt100 | |
| TW40 | X | X | –50°C | +570°C | — | Pt100 | |
| TW45 | X | X | –50°C | +500°C | — | Pt100 | |
| TW46 | X | X | –50°C | +400°C | — | Pt100 | |
| TW50 | X | X | –50°C | +400°C | — | Pt100 | |
| TW55 | X | X | –50°C | +400°C | — | Pt100 | |
| TW56 | — | X | –50°C | +200°C | — | Pt100/Pt1000 | |
| TW68 | X | X | –50°C | +200°C | — | Pt100 | |
| TW70 | — | X | –50°C | +50°C | — | Pt100 | — |
| TW85 | X | X | –50°C | +550°C | 1,2,21,22 | Pt100 | |
| TW89 | X | X | –50°C | +400°C | 1,2,21,22 | Pt100 | |

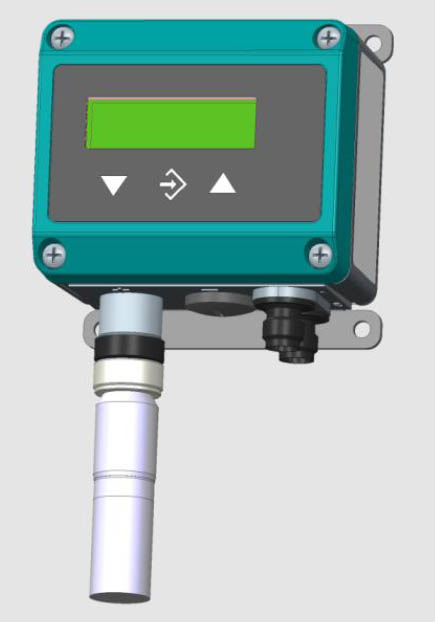

Прибор FT61 подходит для измерения влажности и температуры неагрессивных газообразных сред. Использование прибора для агрессивных сред должно быть согласовано с производителем, так как в конструкции датчика должны использоваться материалы, совместимые с агрессивными средами. Области применения - измерение влажности и температуры. Измерительный прибор состоит из датчика и блока индикации. Данные, измеренные датчиком, передаются на дисплей по шине I²C. Там данные преобразуются в два аналоговых выходных сигнала микропроцессорной электроникой. Для аналоговых выходов доступны стандартные сигналы 0/4...20 мА и 0...10 В. Опционально доступны два дополнительных коммутационных выхода. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||

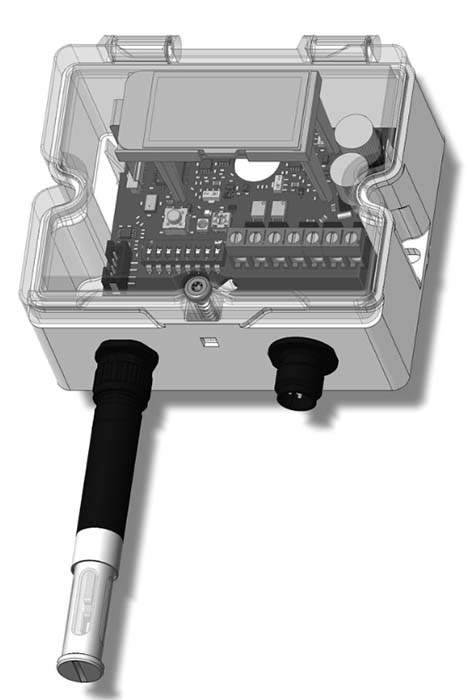

FT80 предназначен для измерения влажности и температуры воздуха без конденсации. Измерение температуры и влажности основано на микросхеме датчика с цифровым интерфейсом шины I2C. Аналоговые данные измерений преобразуются в цифровую форму и линеаризуются. Передаваемые данные обрабатываются встроенной электроникой, а затем выводятся на дополнительный дисплей, аналоговые выходы или через дополнительный выход Modbus. выход Modbus. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

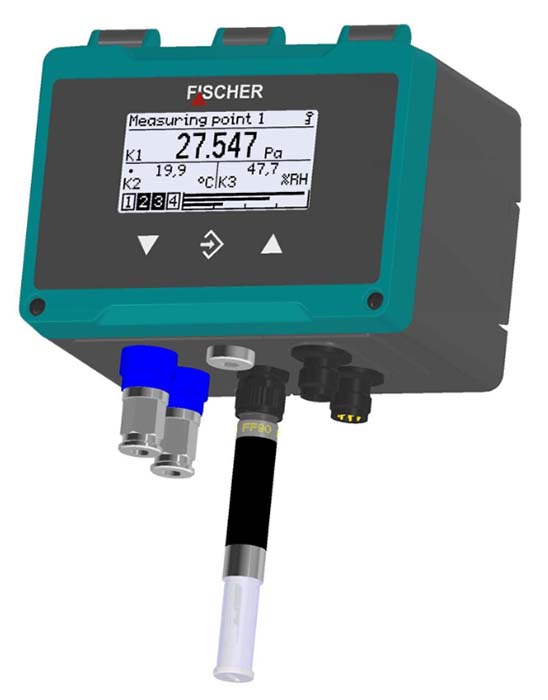

FT90 подходит для измерения влажности и температуры в нейтральных газообразных средах. Дополнительно прибор можно использовать для измерения давления, отрицательного давления или разности давлений нейтральных газообразных сред. Обратите внимание на совместимость со средами, указанную в технических характеристиках. Приборы с кодом заказа FT90#######0#000R1## классифицируются как электрооборудование для использования во взрывоопасных зонах зона 2 (газы и пары) и/или зона 22 (пыль). Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

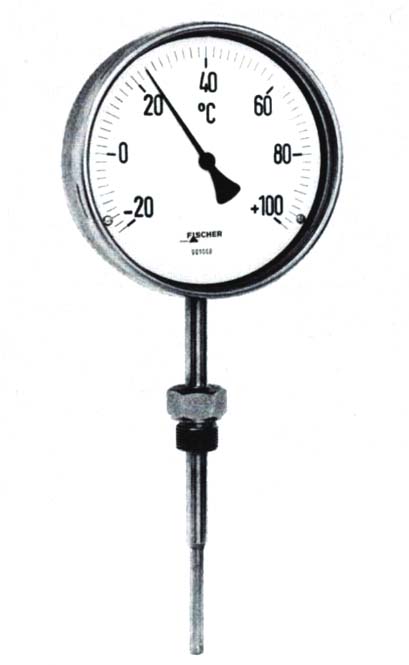

Термометр расширения TA выполняет функции индикатора, монитора и контроллера. Он используется во всех отраслях промышленности, где необходимо регистрировать температуру. Детектирующая температуру часть прибора заполнена азотом. Изменение температуры на конце стержня зонда вызывает изменение давления в заполненной системе. Встроенная спиральная пружина преобразует это изменение давления в напряжение, которое усиливается за счет работы механизма и передается на шкалу 270°. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

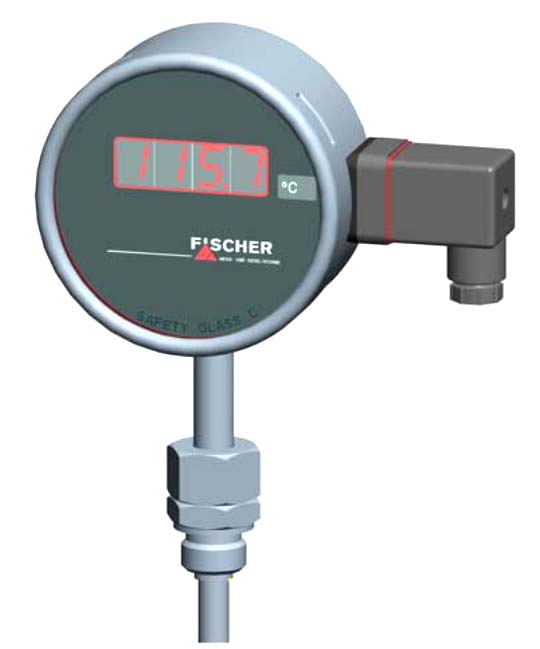

Цифровой термометр TE01 отличается точностью, надежностью и механической прочностью. Его можно использовать практически везде в качестве индикатора на месте с дистанционной передачей сигнала. Возможны различные диапазоны измерений в пределах от -50 до +300°C. Термометры этой серии подходят для широкого спектра измерительных задач в таких областях, как: Инженерные процессы, технологические процессы, экологические технологии, машиностроение и производство оборудования. Высокая стойкость нержавеющей стали (1.4571) позволяет использовать их практически во всех агрессивных средах. В качестве датчика температуры используется сенсор Pt100. Значение сопротивления датчика Pt100 изменяется в зависимости от температуры. Показания датчика Pt100 преобразуются и отображаются встроенной электроникой. Для дистанционной передачи данных предусмотрен стандартный электрический сигнал 0...10 В постоянного тока, 0...20 мА или 4...20 мА в трехпроводной технологии. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

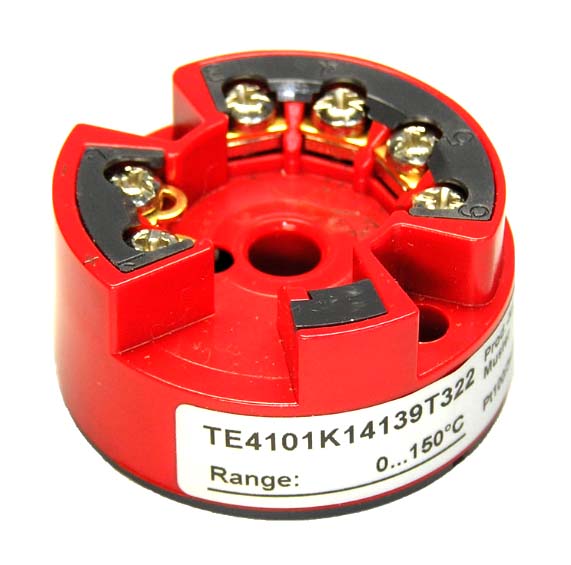

TE41 цифровой головной преобразователь последнего поколения с выходом 4-20 мА для измерения температуры жидкостей и газов. Он принимает входной сигнал от термопар (TC), термометров сопротивления (RTD), преобразователей сопротивления и преобразователей напряжения. Он легко устанавливается в любую клеммную головку промышленного стандарта (форма B, BUS, BUSH, S79, BBK). TE41 программируется для конкретного применения с помощью комплекта для программирования и ПК. Это можно сделать как до установки (off-line), так и после установки (on-line). Кроме того, программирование может быть выполнено на заводе перед поставкой в соответствии с требованиями пользователя. Настройки конфигурации хранятся в энергонезависимой памяти (EEPROM) передатчика. Комплект для программирования TZ41 состоит из пакета программного обеспечения для ПК, блока коммуникационного адаптера и соединительного кабеля для ПК. Коммуникационный адаптер электрически изолирует передатчик от ПК. Двунаправленный обмен данными позволяет вызывать данные о конфигурации и номере метки TE41 с ПК, используя комплект для программирования. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

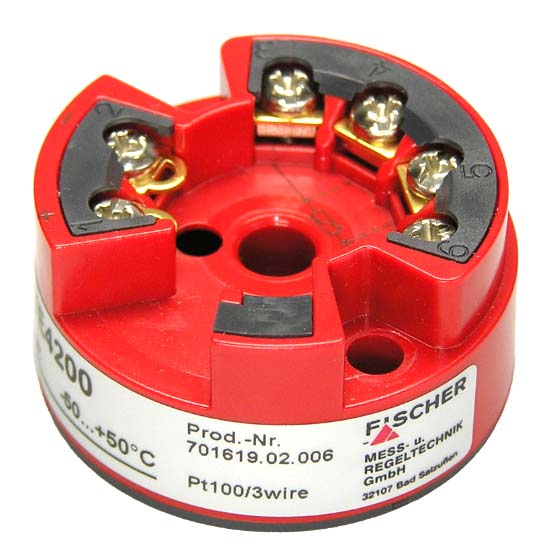

TE42 цифровой головной преобразователь последнего поколения с выходом 4-20 мА для измерения температуры жидкостей и газов. Он принимает входной сигнал от термометров сопротивления (RTD). Он легко устанавливается в любую клеммную головку промышленного стандарта (форма B, BUS, BUSH, S79, BBK). TE42 программируется для конкретного применения с помощью набора для программирования и ПК. Это можно сделать как до установки (off-line), так и после установки (on-line). Также возможно заводское программирование в соответствии с требованиями пользователя (см. код заказа) перед поставкой. Настройки конфигурации хранятся в энергонезависимой памяти (EEPROM) передатчика. Комплект для программирования TZ41 состоит из пакета программного обеспечения для ПК, блока коммуникационного адаптера и соединительного кабеля для ПК. Коммуникационный адаптер электрически изолирует передатчик от ПК. Двунаправленный обмен данными позволяет вызывать данные конфигурации и номер метки TE42 с ПК, используя комплект программирования. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||

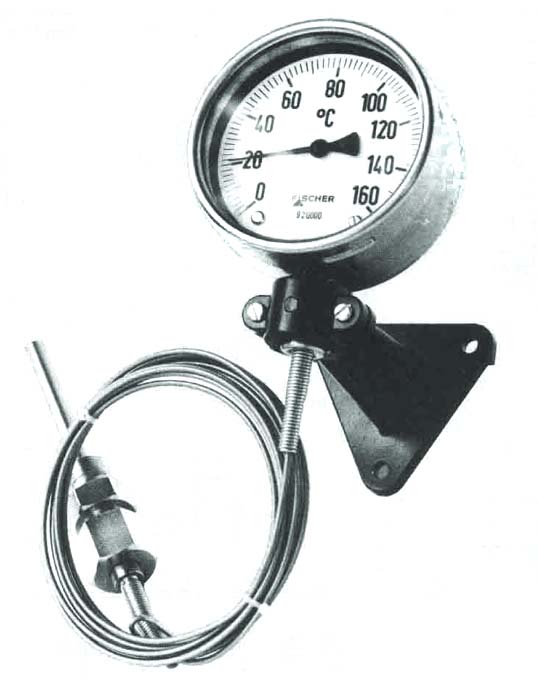

Термометр дальнего расширения TK выполняет функции индикатора, монитора и контроллера. Он используется во всех отраслях промышленности, где необходимо регистрировать температуру. Детектирующая температуру часть прибора заполнена азотом. Изменение температуры на конце стержня зонда вызывает изменение давления в заполненной системе. Встроенная спиральная пружина преобразует это изменение давления в напряжение, которое усиливается за счет работы механизма и передается на шкалу 270°. Manufactured part numbers open, use the search ctrl + F
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

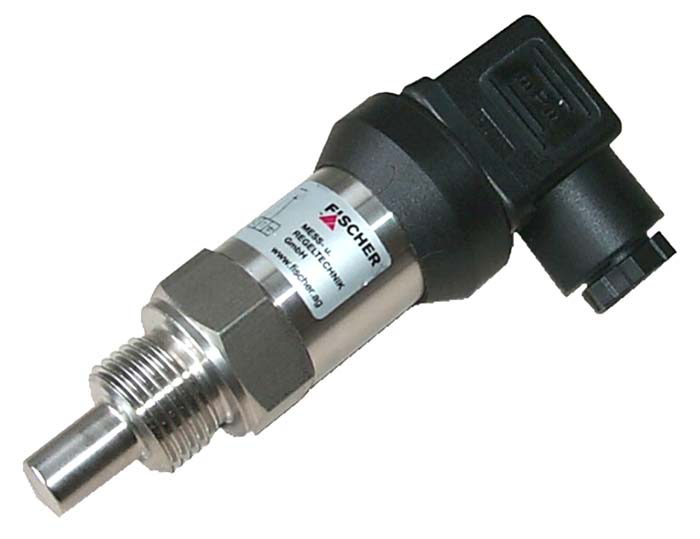

Температурные выключатели TS61 используются для контроля и управления запредельными температурными режимами в системах отопления и охлаждения, в трубопроводах, технологических емкостях и емкостях для хранения. Они особенно подходят для контроля, управления и защиты компрессоров, двигателей, насосов, гидравлических систем, машин для переработки пластмасс и т. д. TS61 имеет корпус из нержавеющей стали и является виброустойчивым. Когда температура процесса превышает заданное значение, контакты переключателя размыкаются, разрывая цепь электрической нагрузки. Контакты переключателя автоматически замыкаются когда температура падает ниже заданного значения точки. Manufactured part numbers open, use the search ctrl + F
|
||||||

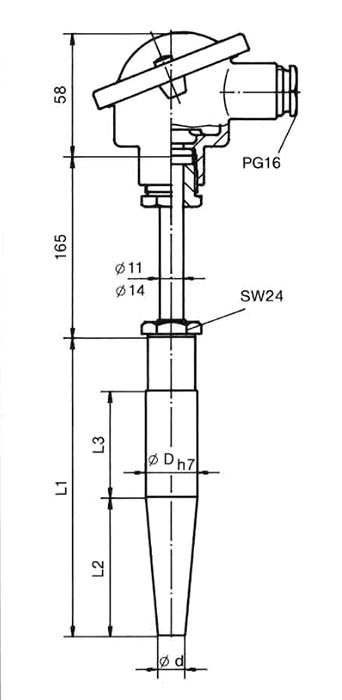

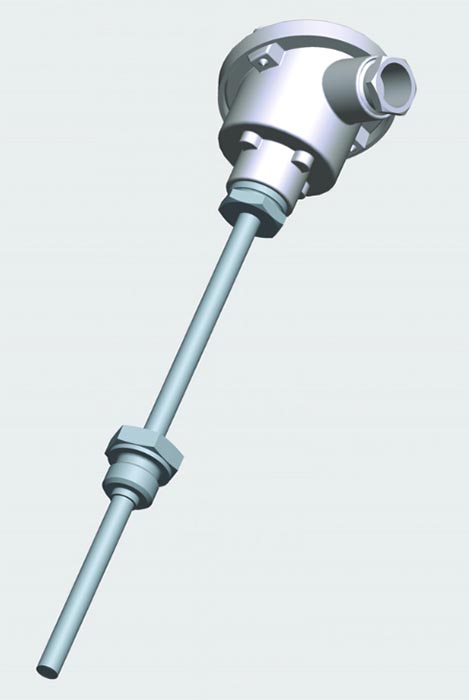

Термопары TT30, TT31, TT32, TT35, TT36 предназначены для прямого измерения температуры газообразных и жидких сред. Области применения измерительных вставок не ограничивается указанными термопарами. Они адаптируются к заданным требованиям по температуре, длине, изгибу, виброустойчивости и точности. В дополнение к стандартным моделям мы предлагаем множество специальных типов для особых применений. Термопара состоит из двух электрических проводников, изготовленных из разных материалов и соединенных друг с другом на конце (точка измерения). Термоэлектрический потенциал, возникающий на опорном спае зависит от материала термопроводов и разницы между температурой в точке измерения и в опорном спая. Температура на эталонном должна поддерживаться на постоянном уровне. Если это невозможно, термопровода могут быть удлинить термопровода за счет компенсационной линии. Компенсирующие кабели передают термоэлектрический потенциал соответствующих термопар до 200°C без потерь. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
TT40, TT45, TT50, TT55, TT56 Материал термопары выбирается в зависимости от предполагаемого диапазона рабочих температур, требуемой чувствительности, наличия вторичного оборудования и т.д. Наиболее широко применяются термопары из хромель-алюмеля, медь-константана и др. Процесс изготовления термопары заключается в создании прочного соединения сваркой. Manufactured part numbers open, use the search ctrl + F
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

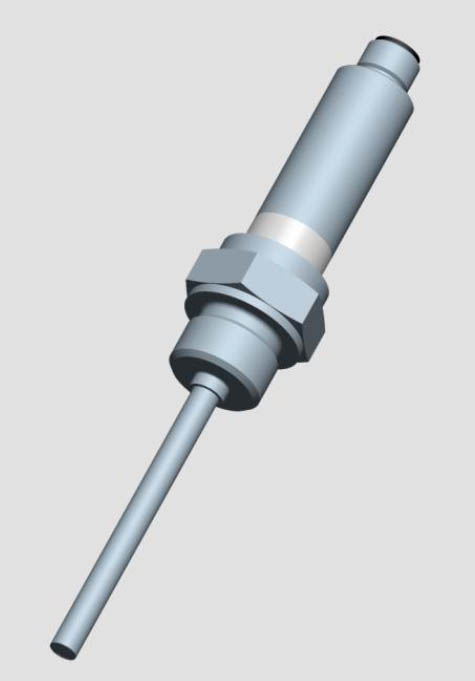

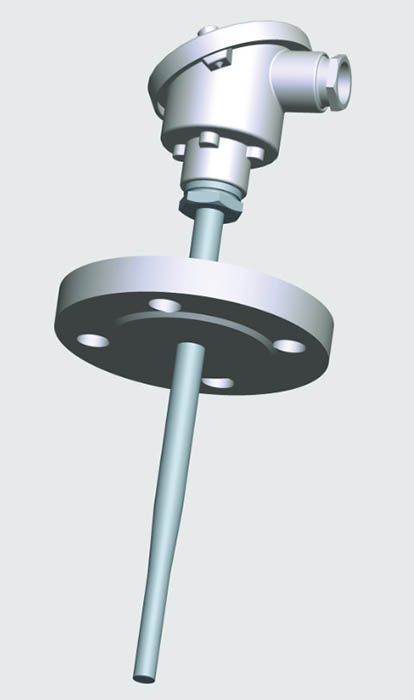

Принцип работы термопреобразователей сопротивления TW27, TW30, TW31, TW32, TW35, TW36, TW40, TW45, TW46, TW50, TW55, TW56 основан на методе изменения электрического сопротивления в металлах, согласно которому, электрическое сопротивление элемента растет с увеличением температуры окружающей среды и наоборот. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Принцип работы термопреобразователей сопротивления TW68, TW70, TW85, TW89 основан на методе изменения электрического сопротивления в металлах, согласно которому, электрическое сопротивление элемента растет с увеличением температуры окружающей среды и наоборот. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
