Filling Level

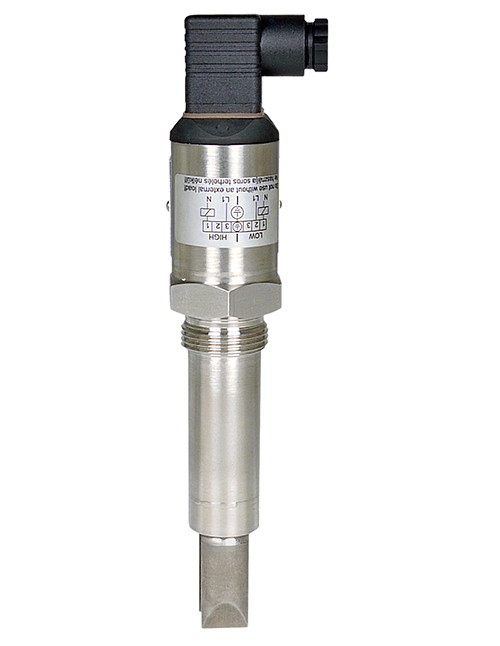

NIVOSWITCH используется для определения уровня, защиты от переполнения, обнаружения утечек или защиты насосов от сухого хода. Он подходит для большинства жидкостей, таких как известковое молоко, растворители, масло, вино и т.д. В этих детекторах используется принцип вилки, вибрирующей в заданном резонансе под действием пьезоэлектрического возбуждения. При контакте с продуктом частота колебаний изменяется и вызывает переключение выходного реле. Эта простая и надежная измерительная система NIVOSWITCH работает независимо от химических и физических свойств жидкости. Она работает в сложных условиях эксплуатации, поскольку на нее не влияют проводимость, засорение, турбулентность, потоки и пузырьки воздуха. Датчик не требует настройки даже при смене жидкости или технического обслуживания; поставляется с одним или двумя контактными выходами.

• Компактные модели для жидкостей
• 1 или 2 переключающих контакта
• Непрерывная самодиагностика
• Не зависит от свойств жидкости
• Не зависит от турбулентности

NIVASWITCH - это детектор уровня жидкости. Он в основном используется для защиты от переполнения, обнаружения утечек или защиты насосов от сухого хода. NIVASWITCH прост в использовании и может обнаруживать большинство жидкостей. Он работает независимо от электропроводности, засорения, турбулентности, скорости потока и пузырьков воздуха. Точка срабатывания зависит от глубины погружения. Прочный и компактный, NIVASWITCH может быть установлен вертикально или горизонтально. Простой в установке, он не требует технического обслуживания. Состояние выхода отображается двухцветным (светодиодным) индикатором, а проверка работоспособности осуществляется с помощью магнита. Альтернативный токовый выход или цифровой выход (NPN или PNP) может быть подключен к ПЛК. В качестве опции, реле PKK (лист данных 251-02) или LC1, позволяют преобразовать выход в беспотенциальный контактный сигнал.

• Обнаружение уровня жидкостей
• Непрерывный мониторинг
• Работает даже при турбулентности
• Ненужная процедура калибровки
• Работает даже при наличии взвешенных твердых частиц

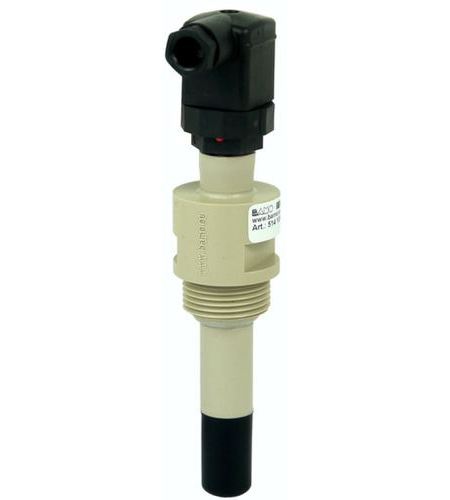

BAMOSWITCH - это концевой выключатель для использования в контейнерах и ваннах для сбора электропроводящих жидкостей. Устройство подходит для использования с электропроводящей жидкостью с сопротивлением до 5 kOhm или емкостью связи с землей более 50 pF. Жидкости не должны образовывать изолирующих или проводящих отложений. BAMOSWITCH имеет два режима работы: MAX: выходной контакт остается замкнутым до тех пор, пока кончик датчика свободен, и MIN: выходной контакт остается замкнутым до тех пор, пока кончик датчика касается жидкости.

• Версия из цельного пластика
• Для электропроводящих сред
• Компактная конструкция
• Нечувствителен к ударам
• Не требует калибровки

Магнитные поплавковые сигнализаторы уровня используются для определения уровня жидкостей во всех типах резервуаров. Они идеально подходят для использования в резервуарах для конденсата, базовых резервуарах, резервуарах для хранения или для сигнализации о низком уровне смазочных масел или топлива. NIVOMAG - это компактный переключатель из нержавеющей стали. Обнаружение: Бесконтактная система срабатывания реализуется благодаря постоянному магниту поплавка, установленного в баке, который может активировать микропереключатель, расположенный в корпусе, установленном снаружи. Таким образом, устройство не требует внешнего питания.

Разнообразие версий с верхним и боковым креплением позволяет легко установить переключатель в любом резервуаре в любом месте. Для простейшего переключения уровня вы можете выбрать модели с фиксированным гистерезисом, а для контроля уровня мы предлагаем Nivomag с регулируемым гистерезисом. Все детали, контактирующие с жидкостью, изготовлены из нержавеющей стали. Модели с резиновыми или силиконовыми втулками могут применяться для загрязненных жидкостей. Этот датчик подходит для применения при давлении до 25 бар и температуре 250 °C.

• Для уровня жидкости в любых типах резервуаров
• Версии для нейтральных, щелочных или кислотных жидкостей
• Версии для бокового или верхнего монтажа
• Температура жидкости: 250 °C Max.
• Доступна взрывозащищенная версия

Блок сигнализации NivOil-CU (BVS 07 ATEX E 090) контролирует уровни в сепараторах нефти/воды, до трех зондов обнаружения.

Датчик толщины слоя масла NivOil-OP/.. (BVS 07 ATEX E 091 X) Определяет толщину слоя углеводородных жидкостей, плавающих над водой.

Датчик переполнения NivOil-HP/.. (BVS 07 ATEX E 092 X) определяет уровень переполнения сепаратора. Этот сигнал может информировать о том, что дренаж заблокирован.

Датчик уровня осадка NivOil-SP/.. (BVS 09 ATEX E 021 X) определяет максимально допустимый уровень слоя осадка. Как только уровень осадка достигает слишком высокого значения, включается сигнал тревоги.

Все шлейфы обнаружения настраиваются автоматически (самораспознавание). Поэтому можно подключить любой из трех искробезопасных зондов NivOil к любому из трех искробезопасных каналов блока сигнализации NivOil. Блок сигнализации NivOil-CU определяет для каждого канала, какой зонд подключен, и индицирует соответствующий светодиод на передней панели. Если канал не назначен, его светодиоды остаются темными во время работы. Блок имеет встроенный звуковой сигнал (пьезо); при необходимости его можно отключить с помощью DIP-переключателя.

• Синоптическая панель сигналов тревоги на передней панели
• Автоматическое распознавание датчиков
• 3 выходных реле, переключающие контакты
• Звуковая сигнализация (зуммер)
• Типовые испытания в соответствии с ATEX

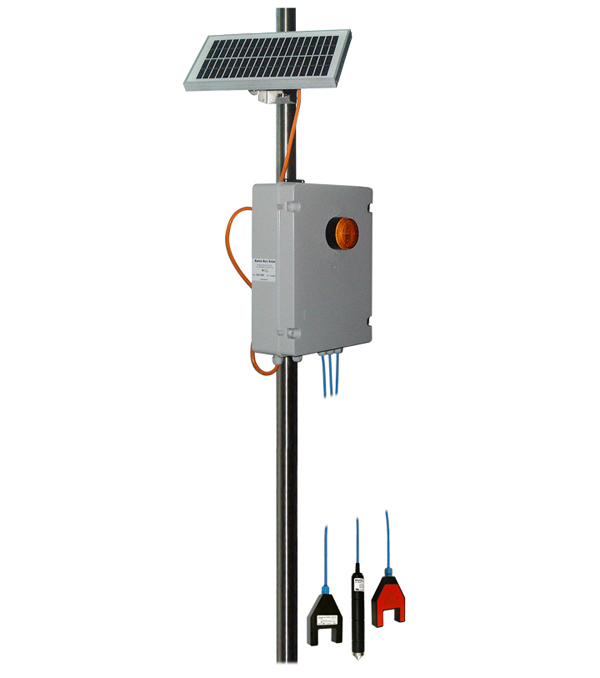

Автономный блок сигнализации для контроля водонефтяных сепараторов в соответствии с EN 858. Система BBS включает в себя блок сигнализации NivOil CU/12 и солнечную батарею для зарядки аккумулятора, защищенного от чрезмерного разряда или перегрузки. Питание NivOil подается ежечасно, в течение 3 минут, для проверки на наличие неисправностей и аварийных состояний. В случае возникновения тревоги сигнал подается либо через мигающую лампочку, либо через GSM-модуль. Время работы без солнечного света составляет около 12 дней в любой период года, что обеспечивает надежный мониторинг даже при отсутствии солнечного света (по широте Гринвича).

При использовании опции мигающего света сигнал тревоги соответствует прерывистому световому излучению (ксеноновая лампа) на внешней стороне шкафа. Эта опция рекомендуется для того, чтобы избежать подключения контактных выходов NivOIL на большом расстоянии и минимизировать затраты на установку.

При использовании опции GSM сигнал тревоги передается на большие расстояния посредством SMS-сообщения: актуально, если система установлена в удаленном месте. В отправленном SMS-сообщении указывается идентификатор BBS, канал сигнализации (зонд) и предварительно записанное сообщение.

Шкаф может быть установлен на стене или на полке (комплект U-образных болтов Yoke входит в комплект). Солнечная панель с собственной системой крепления регулируется независимо от положения шкафа. BBS всегда должен устанавливаться вне взрывоопасной зоны. Во взрывоопасной зоне можно устанавливать только датчики NivOiL.

• Мониторинг сепараторов нефтепродуктов и воды
• Автономная комплексная система
• Установка на месте
• Сигнал тревоги: или мигающий свет или GSM
• Защита аккумулятора от разряда и перегрузки

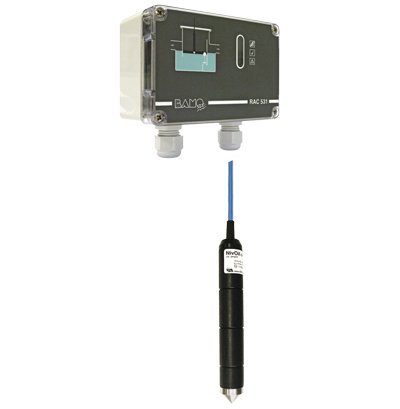

Контроль уровня углеводородных жидкостей в водонефтяных сепараторах. RAC 531 сигнализирует о состоянии всей системы с помощью 3 светодиодов. В прибор встроен звуковой сигнал. Зуммер может быть отключен пользователем. Блок сигнализации имеет функцию автодиагностики зонда, шлейфа обнаружения и собственной целостности. Зонд NivOil OP/... обнаруживает толщину углеводородных жидкостей, плавающих над водой. Номера деталей: 531950, 531101, 531102.

• Обнаружение толщины слоя
• углеводородных жидкостей
• Релейный выход, переключающий контакт
• Звуковая и световая светодиодная сигнализация
• Простая установка
• Соглашение: ATEX II 1 G Ex ia IIB T4

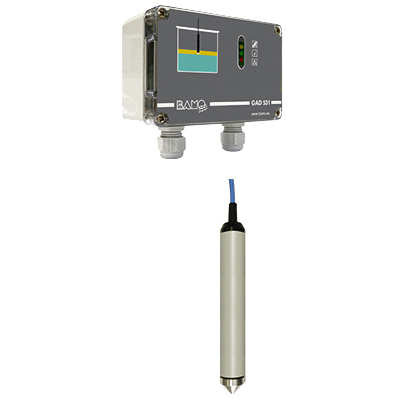

Для контроля толщины жирового слоя в сепараторах в соответствии с EN 1825-1, EN 1825-2 и 4040-100. GAD 531 и зонд GP/10 предназначены для контроля жиро-водоотделителей. Зонд GP/10 обнаруживает превышение толщины плавающей смазки. GAD 531 сигнализирует о состоянии системы с помощью 3 светодиодов: Нормальная работа - Текущая тревога - Тревога произошла; Еще не сброшена. Сигнализатор имеет функцию автодиагностики датчика, шлейфа обнаружения и целостности устройства. В прибор встроен звуковой сигнал. При необходимости звуковой сигнал может быть отключен с помощью перемычки. Компонентами одной системы являются блок сигнализации GAD 531 и детекционный зонд GP/10 (кабельный выход, длина 10 м). Внимание: Не подходит для смазок в эмульсии и полутвердых/твердых агрегатов. 531960 и 531980.

• Компактная и экономичная модель
• Мониторинг сепараторов жира и воды
• Релейный выход; Переключающий контакт
• Звуковая и световая светодиодная сигнализация
• Мониторинг обрыва кабеля и короткого замыкания

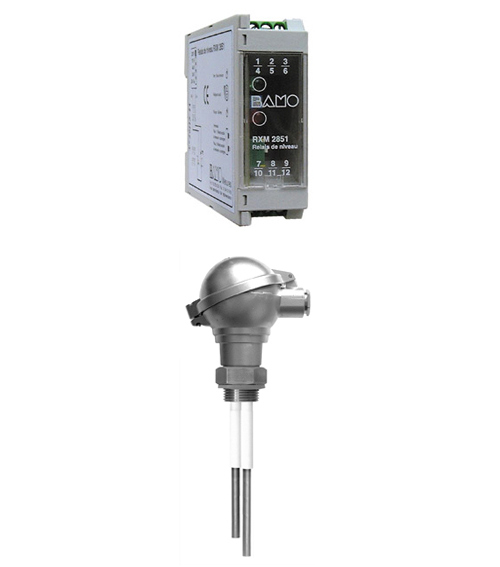

Контроль уровня мин. или макс. высокоомных проводящих жидкостей: Деминерализованная вода (от 5 до 20 MOhm), Глицерин (1 MOhm) и т.д. RXM определяет разницу сопротивления между электродом обнаружения и электродом сравнения при контакте с жидкостью. В качестве опорного электрода может выступать стенка металлического контейнера или второй электрод. Для выполнения этого определения между электродом и эталоном подается постоянное напряжение 12 V. Величина резистора для обнаружения зависит от жидкости и расстояния, которое необходимо преодолеть между электродом и эталоном. 533100.

Регулировка предела обнаружения: предел обнаружения RXM определяется как максимальное значение результирующего сопротивления продукта, для которого может произойти обнаружение.
- Предел обнаружения регулируется в диапазоне от 4,7 до 100 MOhm.
- Обязательно используйте специальный коаксиальный кабель для подключения электродов к реле RXM.
- Потенциометр предела обнаружения доступен после снятия прозрачной пластиковой крышки.
Резистивные зонды: Выберите подходящий зонд в зависимости от условий эксплуатации и химической совместимости (жидкость, давление, температура и т.д.).

BAMOLEAK позволяет обезопасить рабочие зоны, где утечки представляют опасность для оборудования, путем обнаружения и точного определения мест утечек токопроводящих жидкостей. ПРИМЕНЕНИЕ: автоматизация зданий, центры обработки данных, полупроводниковая промышленность, чистые помещения, архивные хранилища / библиотеки / музеи, системы отопления и кондиционирования воздуха, коммутационные центры, компьютерные залы.

Датчик (кабель) прокладывается вдоль контролируемой зоны или трубопровода и подключается к блоку оценки. Утечка обнаруживается преобразователем, который определяет, записывает и сообщает информацию через аналоговый выход, реле и интерфейс RS485 Modbus. К преобразователю можно подключить два дополнительных детектора, например MAXITOP LWC (обнаружение в резервуаре с двойными стенками) или LWC-B (локальный напольный детектор). Примечание: BAMOLEAK может обнаруживать одну утечку за раз.

• Локализация утечек
• Длина до 3000 метров (12 участков)
• Автоматическое распознавание параметров контура
• Регистрация событий (дата/время)
• Выходы: 4-20 мА, MODBUS RTU, реле

MAXIMAT VK C - это концевые выключатели уровня, которые используются для емкостей с загрязняющими воду жидкостями для предотвращения переполнения. При подъеме жидкости встроенная электроника реагирует на подъем поплавка и его постоянный выходной сигнал прерывается. Прерывая сигнал при превышении допустимого предела заполнения, соответствующая система управления может прервать процесс заполнения, а также акустически и визуально включить сигнал тревоги.

Измерительный преобразователь MAXIMAT SHR CS используется в качестве источника питания, монитора токового диапазона и аварийного реле. Он используется в сочетании с датчиками переполнения и датчиками утечки, входящими в серии MAXIMAT VK..., MAXIMAT LW... и MAXIMAT C..., а также с концевыми выключателями MAXITOP... в составе систем блокировки переполнения и обнаружения утечек.

MAXIMAT TC4 - это сигнальное устройство для 4 устройств предотвращения переполнения или датчиков утечки серии MAXIMAT C ..., с оптическими и акустическими сигналами в соответствии с принципами утверждения устройств предотвращения переполнения.

Датчик MAXIMAT LW VK предназначен для обнаружения электропроводящих жидкостей, не обладающих электрической проводимостью. Обнаружение происходит благодаря расположению магнита внутри поплавка и герконового контакта внутри датчика. Необходимо использовать с датчиком SHR C. Жидкости не могут образовывать осадок, вызывающий заклинивание поплавка.

MAXIMAT CST используется для подачи питания на: MAXIMAT C ..., MAXIMAT LW ..., серии CAPSYTRON. С помощью релейного выхода можно активировать сигнальное, управляющее и/или исполнительное устройство.

MAXIMAT TC1 - это сигнальный блок для детекторов переполнения и утечки MAXIMAT (серия X) и MAXITOP. Детектор питается непосредственно от блока TC1. Встроенный зуммер обеспечивает локальную тревогу для оператора, а светодиоды визуально информируют о состоянии тревоги. Звуковая сигнализация подтверждается кнопкой на правой стороне.

MAXIMAT TC1-B - это оптический и звуковой блок сигнализации для извещателей с сухим контактом. Встроенный зуммер обеспечивает локальный сигнал тревоги для оператора, а светодиодный индикатор визуально информирует о состоянии тревоги. Звуковой сигнал квитируется кнопкой на правой стороне.

MAXITOP контролирует переполнение резервуара электропроводящими, невоспламеняющимися жидкостями, даже очень агрессивными. Пример: резервуары для хранения каустической соды (NaOH), соляной кислоты (HCl) и т. д. Детектор MAXITOP предназначен для предотвращения переполнения резервуаров. Он обнаруживает проводящие жидкости (кислоты, щелочи) с реактивным сопротивлением менее 5 kOhm и емкостью связи с землей более 50 pF. Жидкости ни в коем случае не должны образовывать изолирующих или проводящих отложений. MAXITOP имеет 4 различных варианта подключения:
• Прямое подключение к 4-канальному блоку сигнализации MAXIMAT TC4 или 1-канальному блоку MAXIMAT TC1.
• Прямое подключение к ПЛК.
• Для релейного выхода и диагностики контура с MAXIMAT SHR.
• Для релейного выхода с MAXIMAT CST.

MAXITOP LWC-B идеально подходит для подачи сигнала тревоги при возникновении утечки на полу в ретенционных или коллекторных зонах. Благодаря отказоустойчивому контуру обнаружения он постоянно находится в рабочем состоянии. MAXITOP LWC-B предназначен для обнаружения токопроводящих жидкостей с реактивным сопротивлением до kOhm/cm и при емкости связи с землей более 50 pF. Жидкости не должны создавать электроизоляционный или проводящий осадок.

Прямое считывание уровня в непрозрачных и закрытых резервуарах, металлических или пластиковых емкостях. MAGTOP мгновенно показывает уровень жидкости, содержащейся в резервуаре, с помощью двухцветной магнитной линейки, заслонки которой поворачиваются в соответствии с прохождением поплавка в измерительной трубке. По механической прочности и химической совместимости MAGTOP хорошо приспособлен для работы с такими жидкостями, как горячая вода, масла, щелочи и кислоты. Прибор устанавливается на резервуар с помощью боковых или осевых фитингов. Если расстояние между фитингами велико, мы устанавливаем на измерительную трубку кронштейны, чтобы обеспечить вес; они должны быть закреплены на соответствующих кронштейнах резервуара. MAGTOP выпускаются в различных моделях:
•MAGTOP 300 из нержавеющей стали подходит для бокового монтажа на металлических резервуарах.
•MAGTOP 400, 410 предназначены для осевого монтажа над резервуаром.
•MAGTOP 801, 803, 806 (ПВХ, ППХ, ПВДФ) удобны для использования с агрессивными жидкостями.

MAGTOP D мгновенно показывает уровень жидкости в резервуаре с помощью двухцветной линейки с магнитными заслонками, приводимыми в действие магнитным поплавком внутри измерительной трубки. Конструкция этой серии позволяет устанавливать ее во взрывоопасной зоне на резервуарах для хранения опасных жидкостей, под давлением, с высокой температурой. Для экстремальных рабочих температур мы обеспечиваем полную или частичную изоляцию (стекловолокно). MAGTOP D изготовлены из нержавеющей стали с боковыми фитингами, фланцами или резьбовыми фитингами.

MAGTOP G5, магнитные индикаторы заслонки, отображают на месте мгновенный уровень жидкости, доступны для управления и дистанционного сигнала. Устройства устанавливаются на боковых стенках резервуаров. Магнит в поплавке поворачивает пластины магнитной линейки из желтого в красный цвет при повышении уровня заполнения.

Считывание и контроль уровня жидкости в резервуаре; с помощью сигнализаторов уровня: Автоматизация насосов и электромагнитных клапанов, дистанционные сигналы тревоги. GNR6 состоит из прозрачной ПВХ трубки для прямого наблюдения за уровнем хранимой жидкости. В стандартный комплект поставки входят запорные клапаны, позволяющие демонтировать измерительную трубку для очистки и обслуживания. Измерительная трубка из прозрачного ПВХ, O.D. 63 мм, в которой находится магнитный поплавок. Снизу сливная пробка из ПВХ (накидной фитинг) позволяет легко вводить поплавок в измерительную трубку.
Вариант: Градуированная линейка, линейка из ПВХ, градуированная в см или по запросу в % или в объеме. Линейка крепится к измерительной трубке с помощью зажимов из полиэтилена. Аксессуары: Реле уровня BSM или BRK для подачи дистанционного сигнала включения/выключения для сигнализации или автоматизации насоса или электромагнитного клапана.

Контроллеры и индикаторы уровня. Манометр для отображения уровня и контроля заполнения. Дизельное топливо в резервуаре или дневном баке. Хранимое смазочное масло, гликолевая вода, дождевая вода. Особенно подходит для удовлетворения потребностей и условий использования для резервуара хранения или дневного резервуара дизельных генераторов.

Электрический уровнемер устанавливается над резервуаром. При изменении высоты жидкости поплавок передает уровень через угловой привод на вертикальный шток. Шток воздействует на стрелку, связанную с градуированным циферблатом, и отображает уровень в резервуаре. В зависимости от модели, он также может воздействовать на контакты и/или потенциометр, который будет выдавать изображение измерения омического значения. Прибор имеет несколько функций: 1 выход непрерывного сигнала (Ohm), дисплей для прямого считывания уровня. Для товаров уровень виден на 2 противоположных сторонах. От 1 до 3 контактов (без потенциала). Вся система поставляется готовой к установке и использованию.

Полупостоянный контроллер уровня предназначен для мгновенного просмотра текущего уровня в безнапорном резервуаре. Для резервуаров для хранения дизельного топлива (высота до 5 м) и для резервуаров для хранения воды (высота до 4 м).

Воздух внутри погружной трубки сжимается, когда поршень встроенного насоса тянется и толкается. Когда давление уравновешивает гидростатическое давление (столб жидкости), пузырьки выходят. Стрелка на манометре указывает уровень на циферблате. Можно легко изменить шкалу в зависимости от формы резервуара и его объема.

• Циферблатный дисплей 160x160 мм
• Полупостоянная индикация
• Встроенный обратный клапан
• Защищен от избыточного давления
• Защищен от обратного потока
• Для резервуаров любой формы
• Шкала в % или объеме (в зависимости от типа резервуара)

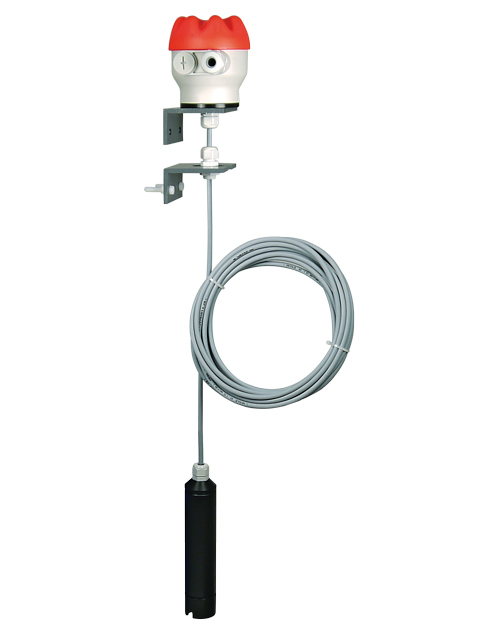

MEMPRO работает по принципу измерения гидростатического давления. Выходной сигнал соответствует давлению атмосферы внутри измерительной трубки; керамический датчик не соприкасается с жидкостью.

MEMPRO S6.6 работает по принципу измерения гидростатического давления. Выходной сигнал соответствует давлению атмосферы внутри измерительной трубки. Керамический сенсор не соприкасается с жидкостью. Благодаря функции автоматической калибровки на месте установки прибор за считанные минуты сопоставляется с размером резервуара. Четыре точки срабатывания могут быть назначены на высоту уровня через меню настроек. Все точки срабатывания имеют регулируемое время задержки, регулируемый гистерезис и переключатель.

EasyTREK - это высокоэффективный ультразвуковой излучатель со встроенной в корпус электроникой. Расположенный над поверхностью измеряемой жидкости, датчик выдает сигнал, пропорциональный уровню жидкости. Датчик настраивается через протокол HART. При использовании в нескольких резервуарах EasyTREK может управляться через дополнительные системы управления, совместимые с протоколом HART 7 (например, многоканальный MultiCONT, ПК или ПЛК). MULTICONT может управлять до 15 передатчиками EasyTREK. Передача данных возможна через интерфейс RS485 блока индикации.
