Регистраторы JUMO LOGOSCREEN

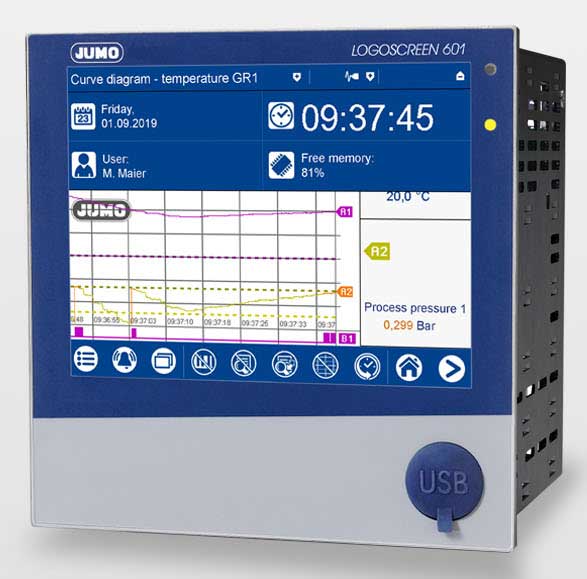

Электронный регистратор LOGOSCREEN 601 визуализирует установки и технологические состояния. Он также записывает данные процесса в защищенном виде. Устройство может быть адаптировано к различным требованиям с помощью различных конфигураций подключения. В результате через PROFINET можно записать до 24 аналоговых и 24 цифровых сигналов процесса. Кроме того, пользовательские приложения могут быть реализованы с использованием кода ST. Доступны 6 экранов процесса для простой и четкой визуализации. Библиотека изображений с до 100 графиками делает возможным индивидуальный дизайн экранов процесса. Непрерывная запись данных измерений позволяет использовать различные методы контроля предельных значений и дистанционного оповещения в случае неисправности, а также одновременную запись процесса партии. Он также предлагает решающее преимущество значительной оптимизации процессов на основе оцененных данных, тем самым эффективно повышая производительность. Данные оцениваются непосредственно на устройстве или на ПК с использованием программного обеспечения JUMO PCA3000. Пакетный отчет может быть распечатан с использованием формы, специфичной для клиента.

Основные характеристики регистратора LOGOSCREEN 601:

• Дисплей 5,7 "цветной TFT-экран (640 × 480 пикселей, 16-битная глубина цвета) с резистивным сенсорным экраном
• Визуализация: до 6 отображений экрана процесса, библиотека до 100 изображений; до 2 вспомогательных линий на измерительный канал на горизонтальной или вертикальной диаграмме
• Входы и выходы: до 6 аналоговых входов; до 6 цифровых входов; до 2 аналоговых выходов; до 12 цифровых входов / выходов, в том числе до 2 высокоскоростных счетных входов (до 12,5 кГц); 1 релейный выход (переключающий контакт)
• Входы через интерфейс: 24 внешних аналоговых входа и 24 внешних цифровых входа, а также 14 внешних текстов (10 пакетных текстов, 4 текстовых события)
• Внутренние каналы (стандартные): 6 счетчиков / интеграторов
• Внутренние каналы (опционально): 6 математических каналов, 6 логических каналов, 2 канала высокоскоростного счетчика, код ST с 40 входными и 40 выходными переменными каждый
• Память: 1 ГБ; переменное время цикла от 125 мс; экспорт данных через внешний носитель (USB-накопитель)
• Интерфейсы (стандартные): RS232 / RS485 для сканера штрих-кода или Modbus master / slave; Ethernet (master / slave Modbus TCP); USB
• Интерфейсы (опционально): устройство PROFINET IO
• Корпус: передняя рама из литого цинка с декоративной фольгой, корпус скрытого монтажа в соответствии с DIN IEC 61554 из оцинкованного стального листа
• Тип защиты: спереди IP65, сзади IP20
• Размеры: Корпус скрытого монтажа: 136 мм × 136 мм × 120,9 мм, передняя панель 144 мм × 144 мм × 8 мм (включая уплотнение)
• Сертификация: cULus; Соответствует FDA в соответствии с 21 CFR Part 11; Соответствует AMS2750 и CQI-9
• Области применения: визуализация процесса и безбумажная запись аналоговых и цифровых технологических данных в различных отраслях промышленности, таких как промышленное строительство печей, фармацевтика, пищевая промышленность, а также водоснабжение / канализация.

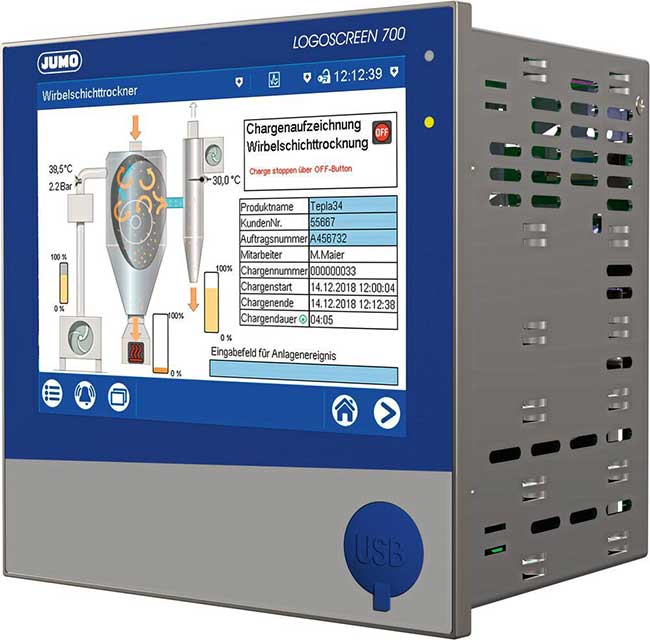

Электронный регистратор LOGOSCREEN 700 отличается простым, интуитивно понятным управлением. Это обеспечивается концепцией управления и визуализации, основанной на символах. Высокий уровень масштабируемости позволяет легко адаптировать устройство к различным требованиям заказчика: от версии устройства без измерительного входа до версий устройства с 18 входами измерения, 3 аналоговыми выходами, 18 цифровыми входами, 24 индивидуально переключаемыми цифровыми входами / выходы и 7 релейных выходов. JUMO LOGOSCREEN 700 можно использовать практически интуитивно с системой меню на основе символов. По умолчанию доступны следующие рабочие языки: английский, немецкий, французский, испанский, итальянский, чешский, русский и китайский. Отдельные языковые версии также могут быть созданы с помощью программы установки. Независимая от языка поддержка с помощью почти самоочевидных символов предлагает пользователю совершенно новый опыт работы.

Основные характеристики регистратора LOGOSCREEN 700:

• Входы для измерений: макс. 18 настраиваемых пользователем аналоговых входов для датчиков температуры RTD, термопар, ток 0(4)...20 мА, напряжение -10...+10 В, поддержка до 24 внешних каналов соответственно (аналоговых и цифровых)
• Цифровые входы: макс. 18 цифровых входов (4 Гц), 2 входа до 12,5 кГц
• Цифровые входы / выходы (переключаемые): макс. 24 цифровых входа / выхода, 2 входа до 12,5 кГц
• Аналоговые выходы: макс. 3 аналоговых выхода, ток 0(4)...20 мА, напряжение -10...+10 В
• Интерфейсы: RS232/485 для считывателя штрих-кода, USB, Modbus (RS485/TCP), Ethernet или PROFINET
• Реле (переключающий контакт): опционально 1 реле (переключающий контакт) / 6 реле (переключающие контакты)
• Дисплей: 5,7-дюймовый цветной TFT сенсорный экран
• Внутренняя память: 1 ГБ
• Внешний носитель: USB-накопитель
• Цикл памяти: от 125 мс до 32000 с
• Передняя панель: цинковое литье с декоративной фольгой (144 × 144 мм)
• Сертификация: cULus, соответствует требованиям FDA в соответствии с 21 CFR, часть 11 (дополнительный код 888), AMS2750 / CQI-9 (дополнительный код)
• Специальные функции: до 10 пользовательских экранов процессов, управление данными жизненного цикла, функция веб-сервера с визуализацией на устройстве, интегратор / счетчик, математические / логические функции (дополнительно), синхронизация времени SNTP, до 5 пакетных отчетов до 6 редактируемых пользовательских экранов процессов, интуитивно понятная концепция управления и визуализации на основе значков, глубина монтажа 119 мм, до 5/50 пользователей, отображение значений процесса на смартфонах и планшетах через приложение, обнаружение манипуляций с цифровым сертификатом (дополнительный код 887), индивидуальное приложение, использующее структурированный текст (код ST; дополнительный код)
• Тип защиты спереди: IP65
• Напряжение питания: 110...240 В переменного тока или переменного / постоянного тока 20...30 В

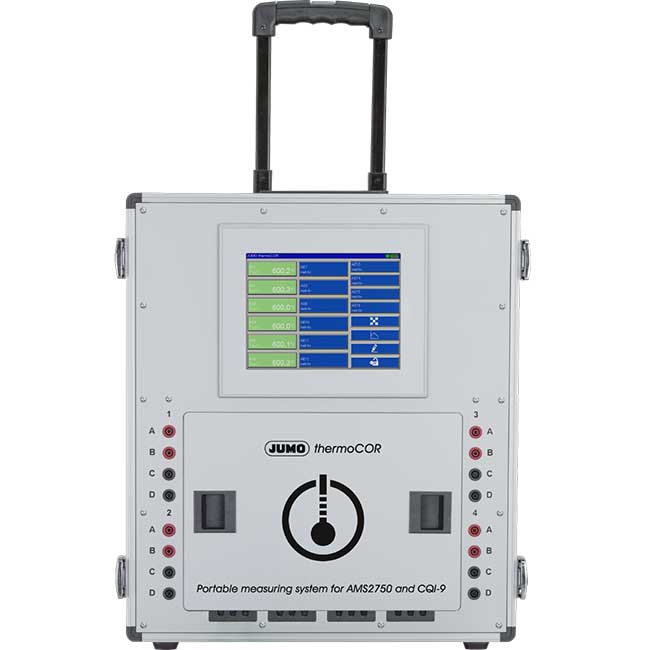

Электронный регистратор JUMO thermoCOR это высокоточное тестирующее устройство для документирования с 12 аналоговыми входами для термопар. Использование специально разработанного интегрированного холодного контакта позволяет устройству соответствовать требованиям точности AMS2750 и CQI-9. Он также имеет четыре универсальных аналоговых входа для подключения дополнительных датчиков, таких как датчики температуры RTD. Основными преимуществами JUMO thermoCOR являются широкий спектр возможностей применения и простота эксплуатации. Это достигается с помощью большого цветного сенсорного экрана. Технология, размещенная в прочном корпусе, делает JUMO thermoCOR идеальным испытательным устройством. Кроме того, JUMO thermoCOR связывается с программным обеспечением JUMO PCC / PCA3000, что позволяет безбумажное документирование процессов калибровки и интеграцию с управлением калибровкой.

Основные характеристики регистратора JUMO thermoCOR:

• Входы: 12 входов для термопар (для AMS2750 и CQI-9), 4 универсальных аналоговых входа
• Пользовательский интерфейс: цветной сенсорный экран
• Специальные функции: возможна индивидуальная конфигурация, защищенная от несанкционированного доступа запись с использованием сертифицированного программного обеспечения PCC / PCA3000
• Интерфейсы: USB-хост для экспорта данных, Ethernet для подключения к локальной сети (также возможно прямое подключение к ПК), подключение к системной шине для дополнительных точек измерения
• Особенности: высокоточное документирующее тестовое устройство в дизайне мобильных тележек.
• Корпус: чехол со съемной крышкой (для использования внутри помещений)
• Тип защиты: в соответствии с DIN EN 60529, IP40
• Напряжение питания: от 100 до 240 В переменного тока + 10 / -15%, от 48 до 63 Гц
