PWB Немецкая фирма PWB encoders GmbH является одним из ведущих производителей миниатюрных энкодеров, а также дисков и линеек с оптическим растром для энкодеров и датчиков позиционирования.

Мини-энкодеры показывают, как управление движением может быть реализовано в небольшом пространстве и предлагают оптимальное соотношение цены и качества.


AS 25

AS 25

Послать запрос

Ø 25 мм

pwb Конфигуратор SPI
без Runtime Engine

pwb Конфигуратор SPI
с Runtime Engine

pwb Конфигуратор Biss/SSI
без Runtime Engine

pwb Конфигуратор Biss/SSI
с Runtime Engine

Made in Germany

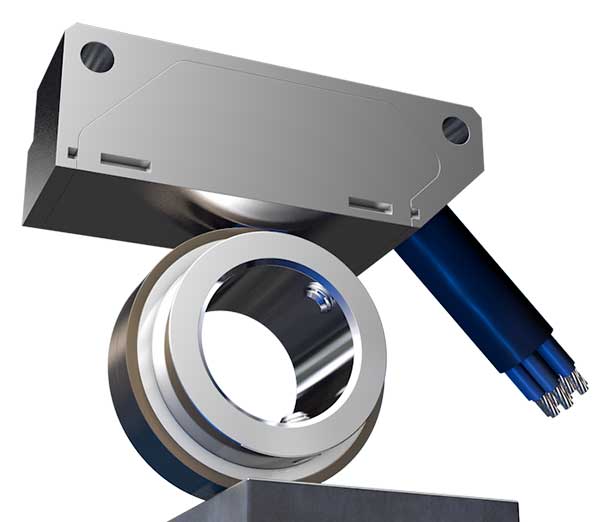

AS 25 - это многофункциональный энкодер высокого разрешения с полым валом. Энкодер разработан для приложений с абсолютным позиционированием и одновременной выдачей инкрементального сигнала, как индикатора скорости. Энкодер доступен с различными интерфейсами: абсолютными SSI, BiSS или SPI, а также с инкрементальным ABI, коммутационным UVW или аналоговым Sin / Cos. Энкодер состоит из магнитного колеса и отдельного электронного модуля с кабелем.

Напряжение5 или 8...30 В
Разрешение инкрементальноедо 65.536 имп/об
Интерфейсы абсолютныеSSI или BiSS или SPI
Интерфейсы инкрементальныеКлассический ABI или 3-фазный коммутационный UVW или аналоговый Sin / Cos
Температура-20 ... 85 °C
Степень защиты IEC 60529IP65
Максимальная скорость12.000 об/мин
Диаметр вала, ммМагнитное колесо Ø24,5 мм под вал 10 / 14 / 20 мм
Пределы измеренияОднооборотный энкодер
Вес30 гр.
Выходной сигнал абсолютныйTTL / HTL
Выходной сигнал инкрементальныйTTL / HTL
Выходной сигнал синус / косинусSin / Cos
Число выходных каналов1 абсолютный и 1 инкрементальный, на выбор
Выход абсолютный, вариант 1SSI (synchron serial interface), gray code, 13 или 18 бит
Выход абсолютный, вариант 2BiSS (bidirectional serial synchron), binary code, 18 бит
Выход абсолютный, вариант 3SPI (serial peripheral interface), 18 бит
Выход инкрементальный, вариант 1ABI (инкрементный интерфейс), до 65.536 имп/об
Выход инкрементальный, вариант 2UVW (3 сигнала коммутации со сдвигом фаз 120°), до 16 пар полюсов
Выход инкрементальный, вариант 3Sin / Cos (аналоговый интерфейс), до 32 периодов с амплитудой 50% питающего напряжения
Рекомендуемые принадлежности и документация:
  • Монтажный инструмент 106288 для AS25 для магнитных колес до 20 мм
  • Инструмент (шаблон) для AS25 толщиной 0,2 мм

AS 50

AS 50

Послать запрос

Ø 50 мм

pwb Конфигуратор SPI
без Runtime Engine

pwb Конфигуратор SPI
с Runtime Engine

pwb Конфигуратор Biss/SSI
без Runtime Engine

pwb Конфигуратор Biss/SSI
с Runtime Engine

Made in Germany

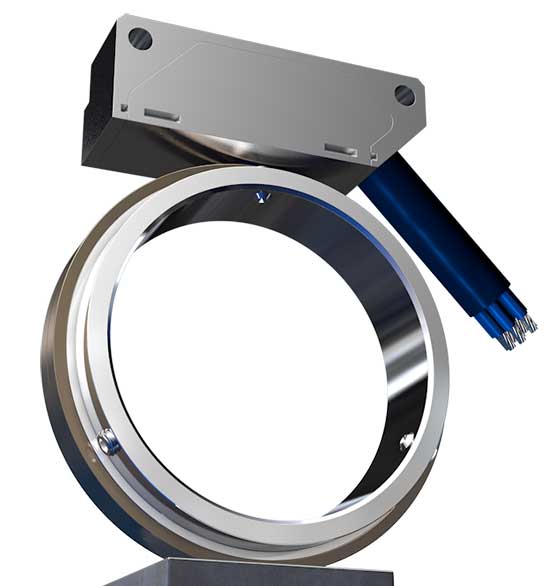

AS 50 - это многофункциональный энкодер высокого разрешения с полым валом. Энкодер разработан для приложений с абсолютным позиционированием и одновременной выдачей инкрементального сигнала, как индикатора скорости. Энкодер доступен с различными интерфейсами: абсолютными SSI, BiSS или SPI, а также с инкрементальным ABI, коммутационным UVW или аналоговым Sin / Cos. Энкодер состоит из магнитного колеса и отдельного электронного модуля с кабелем.

Напряжение5 или 8...30 В
Разрешение инкрементальноедо 65.536 имп/об
Интерфейсы абсолютныеSSI или BiSS или SPI
Интерфейсы инкрементальныеКлассический ABI или 3-фазный коммутационный UVW или аналоговый Sin / Cos
Температура-20 ... 85 °C
Степень защиты IEC 60529IP65
Максимальная скорость6.000 об/мин
Диаметр вала, ммМагнитное колесо Ø50,7 мм под вал 39,5 или 44 мм
Пределы измеренияОднооборотный энкодер
Вес30 гр.
Выходной сигнал абсолютныйTTL / HTL
Выходной сигнал инкрементальныйTTL / HTL
Выходной сигнал синус / косинусSin / Cos
Число выходных каналов1 абсолютный и 1 инкрементальный, на выбор
Выход абсолютный, вариант 1SSI (synchron serial interface), gray code, 13 или 18 бит
Выход абсолютный, вариант 2BiSS (bidirectional serial synchron), binary code, 18 бит
Выход абсолютный, вариант 3SPI (serial peripheral interface), 18 бит
Выход инкрементальный, вариант 1ABI (инкрементный интерфейс), до 65.536 имп/об
Выход инкрементальный, вариант 2UVW (3 сигнала коммутации со сдвигом фаз 120°), до 16 пар полюсов
Выход инкрементальный, вариант 3Sin / Cos (аналоговый интерфейс), до 64 периодов с амплитудой 50% питающего напряжения
Рекомендуемые принадлежности и документация:
  • Монтажный инструмент 106289 для AS50 для магнитных колес до 44 мм
  • Инструмент (шаблон) для AS25 толщиной 0,2 мм

AS 25M

AS 25M

Послать запрос

Ø 25 мм

pwb Конфигуратор SPI
без Runtime Engine

pwb Конфигуратор SPI
с Runtime Engine

pwb Конфигуратор Biss/SSI
без Runtime Engine

pwb Конфигуратор Biss/SSI
с Runtime Engine

Made in Germany

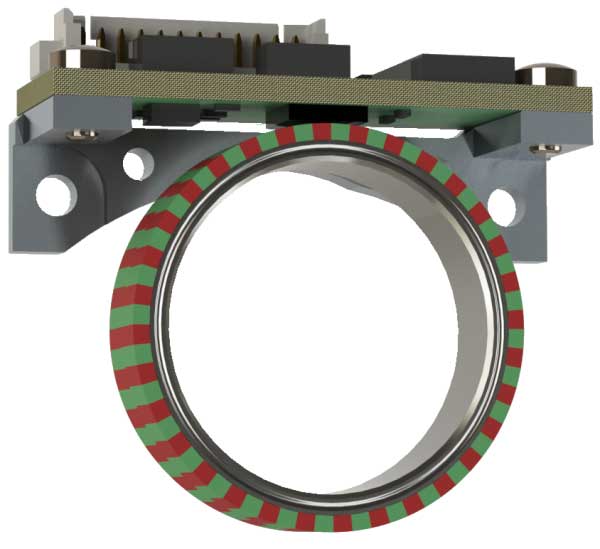

AS 25M - это многофункциональный энкодер высокого разрешения с полым валом. Энкодер разработан для приложений с абсолютным позиционированием и одновременной выдачей инкрементального сигнала, как индикатора скорости. Энкодер доступен с различными интерфейсами: абсолютными SSI, BiSS или SPI, а также с инкрементальным ABI, коммутационным UVW или аналоговым Sin / Cos. Энкодер состоит из магнитного колеса и отдельного открытого электронного модуля с разъёмом.

Напряжение5 или 8...30 В
Разрешение инкрементальноедо 65.536 имп/об
Интерфейсы абсолютныеSSI или BiSS или SPI
Интерфейсы инкрементальныеКлассический ABI или 3-фазный коммутационный UVW или аналоговый Sin / Cos
Температура-20 ... 85 °C
Степень защиты IEC 60529IP65
Максимальная скорость12.000 об/мин
Диаметр вала, ммМагнитное колесо Ø24,5 мм под вал 10 / 14 / 20 мм
Пределы измеренияОднооборотный энкодер
Вес30 гр.
Выходной сигнал абсолютныйTTL / HTL
Выходной сигнал инкрементальныйTTL / HTL
Выходной сигнал синус / косинусSin / Cos
Число выходных каналов1 абсолютный и 1 инкрементальный, на выбор
Выход абсолютный, вариант 1SSI (synchron serial interface), gray code, 13 или 18 бит
Выход абсолютный, вариант 2BiSS (bidirectional serial synchron), binary code, 18 бит
Выход абсолютный, вариант 3SPI (serial peripheral interface), 18 бит
Выход инкрементальный, вариант 1ABI (инкрементный интерфейс), до 65.536 имп/об
Выход инкрементальный, вариант 2UVW (3 сигнала коммутации со сдвигом фаз 120°), до 16 пар полюсов
Выход инкрементальный, вариант 3Sin / Cos (аналоговый интерфейс), до 32 периодов с амплитудой 50% питающего напряжения
Рекомендуемые принадлежности и документация:
  • Монтажный инструмент 106288 для AS25 для магнитных колес до 20 мм
  • Инструмент (шаблон) для AS25 толщиной 0,2 мм

AS 50M

AS 50M

Послать запрос

Ø 50 мм

pwb Конфигуратор SPI
без Runtime Engine

pwb Конфигуратор SPI
с Runtime Engine

pwb Конфигуратор Biss/SSI
без Runtime Engine

pwb Конфигуратор Biss/SSI
с Runtime Engine

Made in Germany

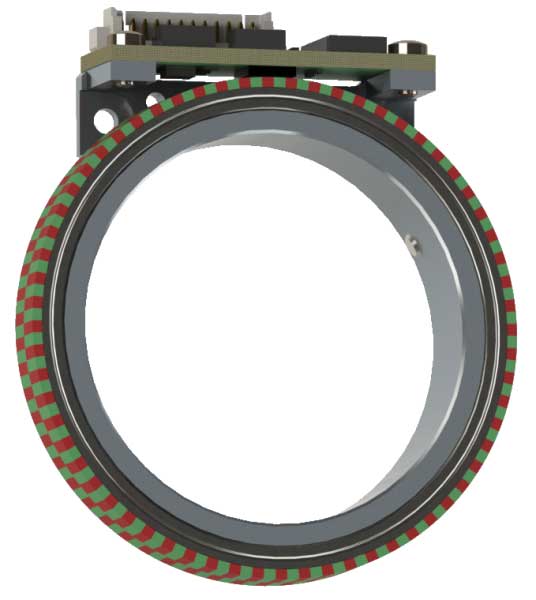

AS 50M - это многофункциональный энкодер высокого разрешения с полым валом. Энкодер разработан для приложений с абсолютным позиционированием и одновременной выдачей инкрементального сигнала, как индикатора скорости. Энкодер доступен с различными интерфейсами: абсолютными SSI, BiSS или SPI, а также с инкрементальным ABI, коммутационным UVW или аналоговым Sin / Cos. Энкодер состоит из магнитного колеса и отдельного открытого электронного модуля с разъёмом.

Напряжение5 или 8...30 В
Разрешение инкрементальноедо 65.536 имп/об
Интерфейсы абсолютныеSSI или BiSS или SPI
Интерфейсы инкрементальныеКлассический ABI или 3-фазный коммутационный UVW или аналоговый Sin / Cos
Температура-20 ... 85 °C
Степень защиты IEC 60529IP65
Максимальная скорость6.000 об/мин
Диаметр вала, ммМагнитное колесо Ø50,7 мм под вал 39,5 или 44 мм
Пределы измеренияОднооборотный энкодер
Вес30 гр.
Выходной сигнал абсолютныйTTL / HTL
Выходной сигнал инкрементальныйTTL / HTL
Выходной сигнал синус / косинусSin / Cos
Число выходных каналов1 абсолютный и 1 инкрементальный, на выбор
Выход абсолютный, вариант 1SSI (synchron serial interface), gray code, 13 или 18 бит
Выход абсолютный, вариант 2BiSS (bidirectional serial synchron), binary code, 18 бит
Выход абсолютный, вариант 3SPI (serial peripheral interface), 18 бит
Выход инкрементальный, вариант 1ABI (инкрементный интерфейс), до 65.536 имп/об
Выход инкрементальный, вариант 2UVW (3 сигнала коммутации со сдвигом фаз 120°), до 16 пар полюсов
Выход инкрементальный, вариант 3Sin / Cos (аналоговый интерфейс), до 64 периодов с амплитудой 50% питающего напряжения
Рекомендуемые принадлежности и документация:
  • Монтажный инструмент 106289 для AS50 для магнитных колес до 44 мм
  • Инструмент (шаблон) для AS25 толщиной 0,2 мм
