PWB Немецкая фирма PWB encoders GmbH является одним из ведущих производителей миниатюрных энкодеров, а также дисков и линеек с оптическим растром для энкодеров и датчиков позиционирования.

Мини-энкодеры показывают, как управление движением может быть реализовано в небольшом пространстве и предлагают оптимальное соотношение цены и качества.


MEM 16 IE

MEM 16 IE

Послать запрос

Ø 16 мм

Made in Germany

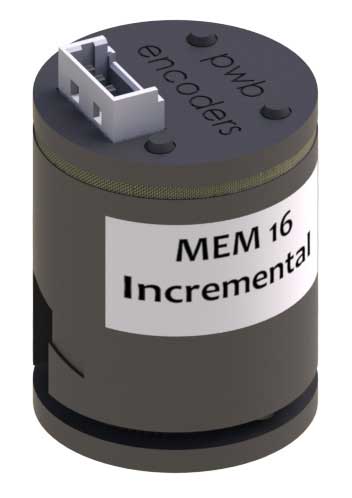

MEM 16 IE - это миниатюрный надежный недорогой магнитный энкодер с полым валом, который можно легко и быстро фиксировать на валах разных размеров. Энкодер разработан для высокоскоростных бесщеточных двигателей, приложений обратной связи двигателя и управления скоростью вращения. Энкодер генерирует две последовательности прямоугольных импульсов со сдвигом на 90° по фазе) для подсчета числа импульсов и определения направления вращения. Разрешение энкодера определяется количеством импульсов с 4-кратной интерполяцией на один оборот. Питание и сигналы передаются с помощью 4-контактного разъема Molex.

Напряжение5 В
Число импульсов на оборот001 / 002 / 003 / 004 / 125 / 126 / 127/ 128/ 256 / 512/ 1024
Максимальная частота500 кГц
Температура-30 ... 85 °C
Степень защиты IEC 60529IP50
Диаметр вала, мм1.500 / 2.000 / 2.500 / 3.000 / 3.175
РазмерыØ16.0 x 22.6 мм
Вес7 гр.
Выходной сигналTTL
Число выходных каналов2
Исполнение 12 прямых выхода
Рекомендуемые принадлежности и документация:
  • Кабель 300 мм (UL1061 / AWG28)
  • Адаптеры для различных электродвигателей
  • Центровочное приспособление для различных валов
  • Крепёжные болтики M1.6 x 3 или M1.6 x 4 мм

MEM 20

MEM 20

Послать запрос

Ø 22 мм

Made in Germany

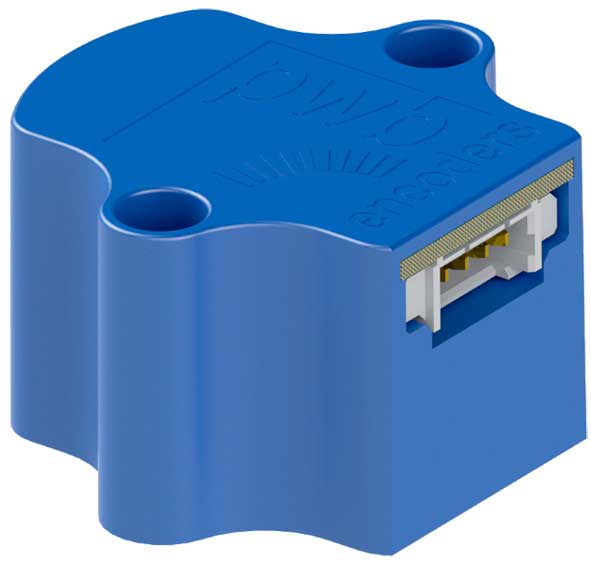

MEM 20 - это миниатюрный надежный недорогой магнитный энкодер с полым валом, который можно легко и быстро фиксировать на валах разных размеров. Энкодер разработан для высокоскоростных бесщеточных двигателей, приложений обратной связи двигателя и управления скоростью вращения. Энкодер генерирует две последовательности прямоугольных импульсов со сдвигом на 90° по фазе) для подсчета числа импульсов и определения направления вращения. Разрешение энкодера определяется количеством импульсов с 4-кратной интерполяцией на один оборот. Питание и сигналы передаются с помощью 4-контактного разъема Molex.

Напряжение5 В
Число импульсов на оборот64
Максимальная частота500 кГц
Температура-30 ... 85 °C
Степень защиты IEC 60529IP50
Диаметр вала, мм3.000
РазмерыØ 22.0 x 12
Вес7 гр.
Выходной сигналTTL
Число выходных каналов2
Исполнение 12 прямых выхода со сдвигом 90°
Рекомендуемые принадлежности и документация:
  • Кабель 300 мм (UL1061 / AWG28)
  • Адаптеры для различных электродвигателей
  • Центровочное приспособление для различных валов
  • Крепёжные болтики M1.6 x 3 или M1.6 x 4 мм

MEM 22 IE

MEM 22 IE

Послать запрос

Ø 22 мм

Made in Germany

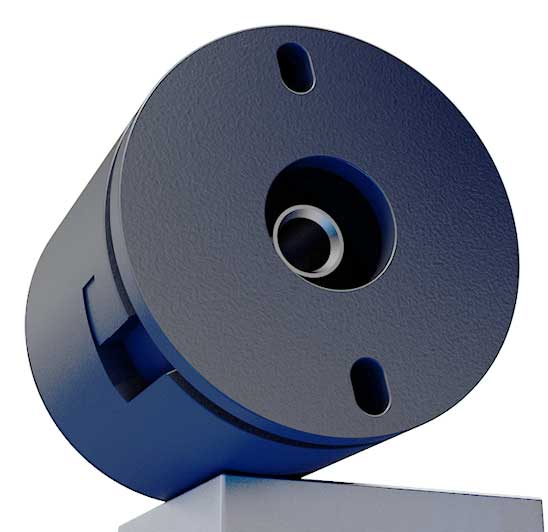

MEM 22 IE - это миниатюрный надежный недорогой магнитный энкодер с полым валом, который можно легко и быстро фиксировать на валах разных размеров. Энкодер разработан для высокоскоростных бесщеточных двигателей, приложений обратной связи двигателя и управления скоростью вращения. Энкодер генерирует две последовательности прямоугольных импульсов со сдвигом на 90° по фазе) для подсчета числа импульсов и определения направления вращения. Опционально с коммутационными сигналами UVW 120° (1, 2 или 4 полюсных пары). Источник питания от 5 до 30 В. Питание и сигналы передаются с помощью 6- или 8-контактного разъема Molex.

Напряжение5 или 8...30 В
Число импульсов на оборот001 / 002 / 003 / 004 / 125 / 126 / 127/ 128/ 256 / 512/ 1024
Максимальная частота500 кГц
Температура-40 ... 85 °C
Степень защиты IEC 60529IP50
Диаметр вала, мм2.0 / 2.5 / 3.0 / 4.0 / 5.0 / 6.0 / 6.35 / 8.0
РазмерыØ22.0 x 21.9 мм
Вес10 гр.
Выходной сигналTTL или HTL
Число выходных каналов6
Исполнение 12 прямых, 2 инверсных и 2 индексных выхода
Исполнение 2с коммутационными сигналами UVW 120° (1, 2 или 4 полюсных пары).
Рекомендуемые принадлежности и документация:
  • Кабель 300 мм (UL1061 / AWG28)
  • Адаптеры для различных электродвигателей
  • Центровочное приспособление для различных валов
  • Крепёжные болтики M1.6 x 3 или M1.6 x 4 мм

MEM 25 IE

MEM 25 IE

Послать запрос

Ø 25 мм

Made in Germany

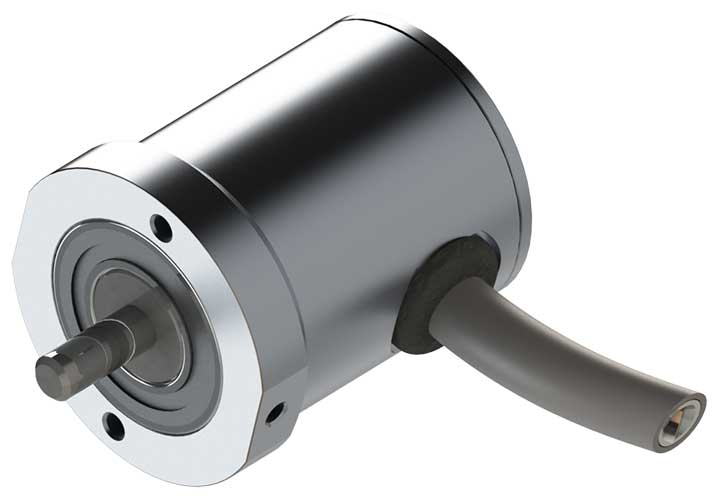

MEM 25 IE - это миниатюрный надежный недорогой магнитный энкодер с нормальным или с полым валом, который можно легко и быстро фиксировать на валах разных размеров. Энкодер разработан для высокоскоростных бесщеточных двигателей, приложений обратной связи двигателя и управления скоростью вращения. Энкодер генерирует две последовательности прямоугольных импульсов со сдвигом на 90° по фазе) для подсчета числа импульсов и определения направления вращения. Опционально с коммутационными сигналами UVW 120° (1, 2 или 4 полюсных пары). Источник питания от 5 до 30 В. Питание и сигналы передаются с помощью 6- или 8-контактного разъема Molex.

Напряжение5 или 8...30 В
Число импульсов на оборот001 / 002 / 003 / 004 / 125 / 126 / 127/ 128/ 256 / 512/ 1024
Максимальная частота500 кГц
Температура-20 ... 85 °C
Степень защиты IEC 60529IP50
Диаметр вала, мм2.0 / 2.5 / 3.0 / 4.0 / 5.0 / 6.0
РазмерыØ25.0 x 31.8 мм
Вес15 гр.
Выходной сигналTTL или HTL
Число выходных каналов6
Исполнение 12 прямых выхода и 1 индексный выход
Исполнение 2с коммутационными сигналами UVW 120° (1, 2 или 4 полюсных пары).
Рекомендуемые принадлежности и документация:
  • Кабель 300 мм (UL1061 / AWG28)
  • Адаптеры для различных электродвигателей
  • Центровочное приспособление для различных валов
  • Крепёжные болтики M1.6 x 3 или M1.6 x 4 мм
