Тиристорные регуляторы ESGT изготавливаются в Германии с долевым участием нашей компании в использовании технологий и поставляются под маркой «BG electric» с документацией на русском языке. Это позволяет нам проводить собственную гибкую ценовую политику, предлагая настоящее европейское качество в сочетании с доступной ценой.

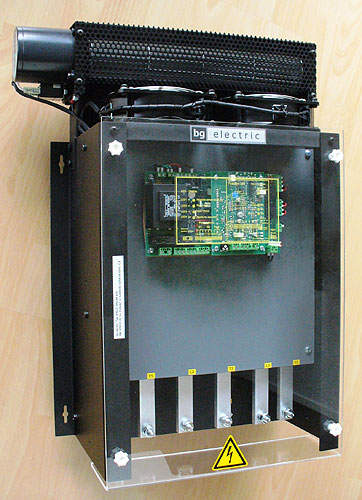

Тиристорный регулятор ESGT 3PH

Made in Germany

Общие параметры трёхфазных регуляторов мощности серии ESGT:

  • Напряжение питания нагрузки (трёхфазное): 400 VAC, 50 Гц (опционально: 110, 500, 690, 1000 VAC)
  • Напряжение питания регулятора (однофазное): 230 VAC, 50 Гц (опционально: 400 VAC или 24 VDC)
  • Степень защиты от пыли и влаги: IP 23
  • Управляющие сигналы: 0...10 V, 0...20 mA, потенциометр , (опционально 4...20 mA)
  • Фазовая коммутация для индуктивной (трансформаторной) нагрузки
  • Пакетная коммутация для активной (резистивной) нагрузки
  • Регуляторы обеспечивают оптическую и электрическую индикацию дефектов:
    • пропадание фазы
    • превышение температуры
    • пониженное напряжение
    • дефект тиристора
  • Рабочая температура регулятора 0...+55°C
  • Допустимая влажность не ниже класса E по стандарту DIN 40040
  • Соответствие немецким стандартам VDE 0558 (часть 1) и VDE 0160
  • Соответствие европейским нормам CE, EN 60204, IEC 947-4-2
  • Документация на бумаге на русском языке предоставляется при заказе
  • Предлагаемые опциональные возможности (дополнительно на заказ):
    • Поддержание постоянной величины тока в нагрузке, устанавливается потенциометром, (возможно только при фазовой коммутации), (I)
    • Поддержание постоянной величины напряжения на нагрузке, устанавливается потенциометром, (возможно только при фазовой коммутации), (U)
    • Ограничение тока в нагрузке 5...100%, устанавливается потенциометром, (возможно только при фазовой коммутации), (IB)
    • Аналоговый выход пропорционально величине тока в нагрузке, (возможно только при фазовой коммутации), (AI)
    • Аналоговый выход пропорционально величине напряжения на нагрузке, (возможно только при фазовой коммутации), (AU)
    • Вспомогательное собственное питание регулятора от внешнего источника 24 В постоянного тока, (24VDC)
    • Вспомогательное собственное питание регулятора от внешнего источника 400 В переменного тока, (400V)
    • Вспомогательное собственное питание регулятора вырабатывается из напряжения сети, (IV)
    • Управление мощностью в нагрузке внешним токовым сигналом 4...20 мА, (4…20mA)
    • Электронное отключение регулятора при достижении максимального тока, (ES)
    • Сдвоенная опция. Электронное отключение при достижении максимального тока и ограничение тока, (возможно только при фазовой коммутации), (ES/IB)
    • Интерфейс RS485 Modbus, (Mod)
    • Повышенная степень защиты от пыли и влаги IP55, регулятор в защитном корпусе, (IP55)
    • Максимальное рабочее напряжение регулятора 690 В, (U690)
    • Максимальное рабочее напряжение регулятора 1000 В, (U1000)

Тиристорные регуляторы с защитой IP 20 должны устанавливаться в электрошкафу с принудительной вентиляцией, обеспечивающей эффективное удаление выделяемого тепла и поддержание температуры регулятора не выше +55°C. Должны быть приняты меры против попадания пыли и грязи в регулятор. Также необходимо избегать повышенной влажности, агрессивной атмосферы, вибрации и других механических воздействий.

Регулятор ESGT подключается к сети через выключатель-автомат и предохранители, которые могут быть установлены как непосредственно на шинах регулятора, так и отдельно в шкафу. Ток срабатывания рекомендуемого предохранителя указан в прилагаемой документации. При каждом заказе мы предложим опционально также быстродействующие предохранители серии Ultra-Rapid производства немецкой компании SIBA. Возможно заказать предохранители в любом количестве как в комплектацию регулятора, так и в запчасти.

Для поддержания качества напряжения питающей сети и недопущения проникновения высокочастотных помех рекомендуется применение сетевых дросселей и фильтров. При необходимости наша компания в каждом случае предложит подходящие модели.

Пакетная коммутация

Пакетная коммутация представляет собой широтно-импульсный способ управления, при котором мощность зависит от соотношения длительности напряжения к длительности паузы. Это управление мощностью на нагрузке посредством внешнего управляющего аналогового сигнала, который определяет длительность или ширину пакета (число периодов напряжения), при которой нагрузка включена (нагрев). Этот режим предоставляет много преимуществ, так как он переключает тиристор при прохождении нуля, то есть без электромагнитных помех. Для регулирования мощности изменяется ширина пакета периодов напряжения. Разрешение составляет 12 бит, то есть 100% мощности в нагрузке соответствует 4096 шагов регулирования, что обеспечивает высокую точность и плавность регулирования. Пакетная коммутация хорошо подходит для активной (резистивной) нагрузки, как с нейтралью, так и без нейтрали, но не подходит для регулирования уровня освещенности.

Фазовая коммутация

Фазовая коммутация представляет собой управление моментом открывания тиристоров в каждом полупериоде напряжения. Это метод управления тиристором посредством изменения фазы (угла) открывания, что дает возможность контроллировать мощность на нагрузке, позволяя тиристору пропускать ток только в течение изменяемой и задаваемой части периода напряжения питания. Управление углом открывания тиристоров равнозначно управлению действующим напряжением на нагрузке, которое изменяется пропорционально входному сигналу. Мощность нагрузки может плавно регулироваться в диапазоне 0..100%, в зависимости от внешнего аналогового сигнала, например, от регулятора температуры или потенциометра. Этот режим часто используется с индуктивными нагрузками. Ток через нагрузку течёт от момента открытия тиристора до момента перехода напряжения через ноль. Это наиболее точный и быстрый способ управления, хорошо подходит для индуктивной (трансформаторной) нагрузки.

Тип регулятора
   1-я строка: с фазовой коммутацией
   2-я строка: с пакетной коммутацией
Макс. ток
нагрузки, A
Рекоменд.
электронный
предохр., А
Рекоменд.
плавкий
предохр., А
Рекоменд.
сечение кабеля
(кв. мм)
Типоразмер,
габариты,
(мм)
ESGT-3Ph 05
ESGT-3Ph/SP 05
510161,5Тиристорный регулятор ESGT
Типоразмер A
140 x 200 x 115
ESGT-3Ph 08
ESGT-3Ph/SP 08
815161,5
ESGT-3Ph 15
ESGT-3Ph/SP 15
1525252,5

Тиристорный регулятор ESGT
Типоразмер B
260 x 195 x 170, вес 8 кг

ESGT-3Ph 25
ESGT-3Ph/SP 25
2530324,0
ESGT-3Ph 35
ESGT-3Ph/SP 35
3540506,0
ESGT-3Ph 50
ESGT-3Ph/SP 50
50608010
ESGT-3Ph 60
ESGT-3Ph/SP 60
608010016
ESGT-3Ph 75
ESGT-3Ph/SP 75
758010025Тиристорный регулятор ESGT
Типоразмер C
360 x 235 x 170, вес 10 кг

ESGT-3Ph 90
ESGT-3Ph/SP 90
9010012535
ESGT-3Ph 120
ESGT-3Ph/SP 120
12013020050
ESGT-3Ph 160
ESGT-3Ph/SP 160
16020025050
Тип регулятора
   1-я строка: с фазовой коммутацией
   2-я строка: с пакетной коммутацией
Макс. ток
нагрузки, A
Рекоменд.
электронный
предохр., А
Рекоменд.
плавкий
предохр., А
Рекоменд.
сечение кабеля
(кв. мм)
Типоразмер,
габариты,
(мм)
ESGT-3Ph 220
ESGT-3Ph/SP 220
22030030070Тиристорный регулятор ESGT
Типоразмер D
360 x 435 x 240, вес 20 кг
ESGT-3Ph 280
ESGT-3Ph/SP 280
28040035095
ESGT-3Ph 350
ESGT-3Ph/SP 350
350450400120
ESGT-3Ph 420
ESGT-3Ph/SP 420
420600500150
ESGT-3Ph 560
ESGT-3Ph/SP 560
560750630240Тиристорный регулятор ESGT
Типоразмер E
600 x 540 x 346, вес 38 кг
ESGT-3Ph 720
ESGT-3Ph/SP 720
720900800300
ESGT-3Ph 1000
ESGT-3Ph/SP 1000
100012001200500
ESGT-3Ph 1250
ESGT-3Ph/SP 1250
1250180015002x300

Тиристорный регулятор ESGT
Типоразмер F
850 x 715 x 396

ESGT-3Ph 1600
ESGT-3Ph/SP 1600
1600200016002x500
ESGT-3Ph 1850
ESGT-3Ph/SP 1850
1850220019002x650
ESGT-3Ph 2100
ESGT-3Ph/SP 2100
2100235022002x750
ESGT-3Ph 2500
ESGT-3Ph/SP 2500
2500275026002x1000
