PETER electronic

Устройства плавного пуска (софтстартеры) и торможения предназначены для плавного пуска и останова асинхронных электродвигателей. Применение устройств плавного пуска позволяет уменьшить пусковые токи, облегчить и оптимизировать температурный режим, устранить недопустимую динамику в механической части привода или гидравлические удары в трубах и задвижках в момент пуска и останова двигателей, снизить пиковые нагрузки на питающую сеть и повысить срок службы двигателя и приводимых им в движение узлов.

Наряду с эффектом от плавного пуска изделия от PETER electronic GmbH позволяют снизить активную потребляемую мощность, существенно снизить реактивную мощность, и таким образом защитить двигатель от нежелательных режимов, снизить шум и вибрацию всего привода.


VersiStart i III 23...220 A

VersiStart i III
23...220 A

Послать запрос
Made in Germany

Трехфазный цифровой полноуправляемый софтстартер VersiStart i III для электродвигателей мощностью от 7,5 до 110 кВт.

  • Управление по трем фазам
  • Современная технология Adaptive Acceleration Control (ACC) для автоматической установки режимов пуска и торможения
  • Три стандартных профиля ACC: быстрый, нормальный и медленный
  • Для мощности до 110 кВт выпускаются 16 моделей в двух основных исполнениях: на напряжение сети 200-525 В или 380-690 В
  • LCD-дисплей с графическими функциями и текстовым меню на русском языке
  • Интегрированный шунтирующий контактор
  • Электронная защита от перегрузки и неисправностей силовой цепи
  • Электронная защита от превышения времени пуска, от перекоса фаз, изменения чередования фаз
  • Электронная защита от пониженного тока, от перегрева радиаторов, от снижения частоты
  • Подключение термистора, встроенного в двигатель
  • Плавное торможение постоянным током
  • Возможность аварийного хода двигателя
  • Jog-функция (работа на малых оборотах) при любом направлении вращения
  • 4 управляющих входа (1 программируемый)
  • 3 релейных программируемых выхода
  • Логические выходы с напряжением 24В
  • 1 аналоговый выход
  • Рабочая температура -10°C … +40°C (до +60°C при снижении мощности)
  • Выносной пульт управления для щитового монтажа
  • Интерфейсные модули DeviceNet, Modbus, Profibus, USB

В таблице представлены выпускаемые модели для напряжения сети от 200 до 525 В, подходящие практически для всех трехфазных электродвигателей, работающих от сети 380 В:

Наименование
софтстартера
Мощность
мотора (кВт)
Номинальный ток
софтстартера (A)
Управляющее
питание
Заказной
номер
VS i III 525-23 C1 7,5 23 110 / 220 VAC 2S000.50023
VS i III 525-43 C1 15 43 2S000.50043
VS i III 525-53 C1 22 53 2S000.50053
VS i III 525-76 C1 30 76 2S000.50076
VS i III 525-105 C1 55 105 2S000.50105
VS i III 525-145 C1 60 145 2S000.50145
VS i III 525-170 C1 75 170 2S000.50170
VS i III 525-220 C1 110 220 2S000.50220
VS i III 525-23 C2 7,5 23 24 V DC/AC 2S001.50023
VS i III 525-43 C2 15 43 2S001.50043
VS i III 525-53 C2 22 53 2S001.50053
VS i III 525-76 C2 30 76 2S001.50076
VS i III 525-105 C2 55 105 2S001.50105
VS i III 525-145 C2 60 145 2S001.50145
VS i III 525-170 C2 75 170 2S001.50170
VS i III 525-220 C2 110 220 2S001.50220
Рекомендуемые принадлежности и документация:
  • Сравнительная таблица цен в Германии на функционально сопоставимые модели софтстартеров ведущих производителей

VersiStart i III 255...1000 A

VersiStart i III
255...1000 A

Послать запрос
Made in Germany

Трехфазный цифровой полноуправляемый софтстартер VersiStart i III для электродвигателей мощностью от 132 до 800 кВт.

  • Управление по трем фазам
  • Современная технология Adaptive Acceleration Control (ACC) для автоматической установки режимов пуска и торможения
  • Три стандартных профиля ACC: быстрый, нормальный и медленный
  • Для мощности от 132 до 800 кВт выпускаются 12 моделей в двух основных исполнениях: на напряжение сети 200-525 В или 380-690 В
  • LCD-дисплей с графическими функциями и текстовым меню на русском языке
  • Интегрированный шунтирующий контактор
  • Электронная защита от перегрузки и неисправностей силовой цепи
  • Электронная защита от превышения времени пуска, от перекоса фаз, изменения чередования фаз
  • Электронная защита от пониженного тока, от перегрева радиаторов, от снижения частоты
  • Подключение термистора, встроенного в двигатель
  • Плавное торможение постоянным током
  • Возможность аварийного хода двигателя
  • Jog-функция (работа на малых оборотах) при любом направлении вращения
  • 4 управляющих входа (1 программируемый)
  • 3 релейных программируемых выхода
  • Логические выходы с напряжением 24В
  • 1 аналоговый выход
  • Рабочая температура -10°C … +40°C (до +60°C при снижении мощности)
  • Выносной пульт управления для щитового монтажа
  • Интерфейсные модули DeviceNet, Modbus, Profibus, USB

В таблице представлены выпускаемые модели с мощностью до 500 кВт для напряжения сети от 200 до 525 В, подходящие практически для всех трехфазных электродвигателей, работающих от сети 380 В:

Наименование
софтстартера
Мощность
мотора (кВт)
Номинальный ток
софтстартера (A)
Управляющее
питание
Заказной
номер
VS i III 525-255N C1 132 225 110 / 220 VAC 2S010.50255
VS i III 525-380N C1 185 380 2S010.50380
VS i III 525-430N C1 220 430 2S010.50430
VS i III 525-650N C1 315 650 2S010.50650
VS i III 525-790N C1 400 790 2S010.50790
VS i III 525-930N C1 500 930 2S010.50930
VS i III 525-255N C2 132 225 24 V DC/AC 2S011.50255
VS i III 525-380N C2 185 380 2S011.50380
VS i III 525-430N C2 220 430 2S011.50430
VS i III 525-650N C2 315 650 2S011.50650
VS i III 525-790N C2 400 790 2S011.50790
VS i III 525-930N C2 500 930 2S011.50930

Модели с мощностью от 500 до 800 кВт по запросу

Рекомендуемые принадлежности и документация:
  • Сравнительная таблица цен в Германии на функционально сопоставимые модели софтстартеров ведущих производителей

VersiStart i II 18...200 A

VersiStart i II
18...200 A

Послать запрос
Made in Germany

Цифровой софтстартер VersiStart i II для электродвигателей мощностью от 7,5 до 110 кВт.

  • Экономичный вариант с микропроцессорным управлением по двум фазам
  • Контроль времени разгона
  • Для мощности до 110 кВт выпускаются 22 модели в двух основных исполнениях: на напряжение сети 200-440 В или 200-575 В
  • Интегрированный шунтирующий контактор
  • Электронная защита от перегрузки и неисправностей силовой цепи
  • Электронная защита от превышения времени пуска, от перекоса фаз, изменения чередования фаз
  • Подключение термистора, встроенного в двигатель
  • Управляющий вход
  • 2 релейных выхода
  • Рабочая температура -10°C … +40°C (до +60°C при снижении мощности)
  • Интерфейсные модули DeviceNet, Modbus, Profibus, USB
  • Модуль для управления насосом

В таблице представлены выпускаемые модели для напряжения сети от 200 до 440 В, подходящие практически для всех трехфазных электродвигателей, работающих от сети 380 В:

Наименование
софтстартера
Мощность
мотора (кВт)
Номинальный ток
софтстартера (A)
Управляющее
питание
Заказной
номер
VS i II 440-18 C1 7,5 18 110 / 220 VAC 25900.44018
VS i II 440-34 C1 15 34 25900.44034
VS i II 440-42 C1 18,5 42 25900.44042
VS i II 440-48 C1 22 48 25900.44048
VS i II 440-60 C1 30 60 25900.44160
VS i II 440-75 C1 37 75 25900.44175
VS i II 440-85 C1 45 85 25900.44185
VS i II 440-100 C1 55 100 25900.44100
VS i II 440-140 C1 75 140 25900.44140
VS i II 440-170 C1 90 170 25900.44170
VS i II 440-200 C1 110 200 25900.44200
VS i II 440-18 C2 7,5 18 24 V DC/AC 25901.44018
VS i II 440-34 C2 15 34 25901.44034
VS i II 440-42 C2 18,5 42 25901.44042
VS i II 440-48 C2 22 48 25901.44048
VS i II 440-60 C2 30 60 25901.44060
VS i II 440-75 C2 37 75 25901.44075
VS i II 440-85 C2 45 85 25901.44085
VS i II 440-100 C2 55 100 25901.44100
VS i II 440-140 C2 75 140 25901.44140
VS i II 440-170 C2 90 170 25901.44170
VS i II 440-200 C2 110 200 25901.44200

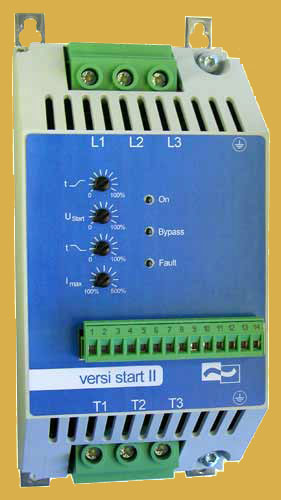

VersiStart II 50...75 A

VersiStart II
50...75 A

Послать запрос
Made in Germany

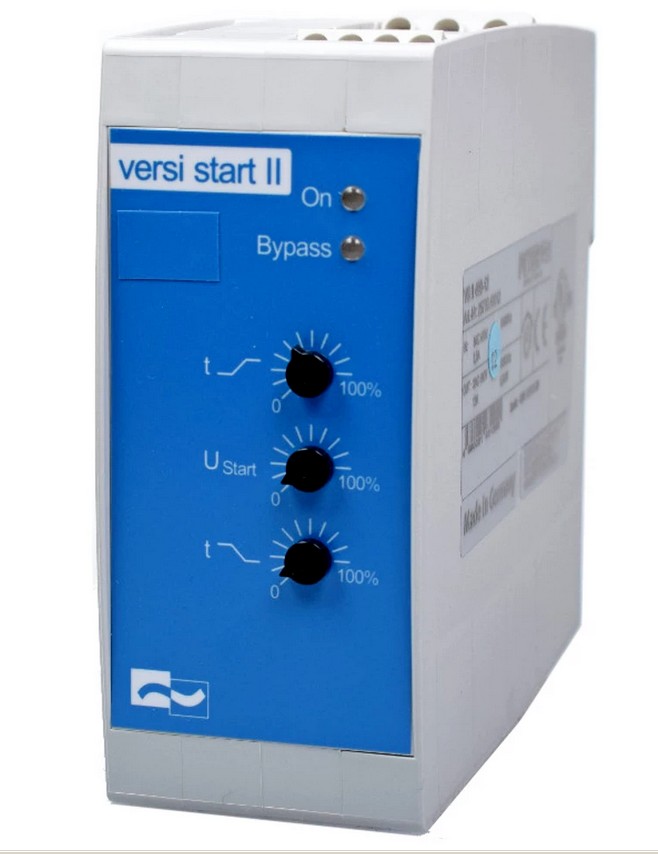

VersiStart II 17…45A

VersiStart II
17…45A

Послать запрос
Made in Germany

Софтстартеры семейства VersiStart II 400-17…45 предназначены для обеспечения плавного режима при пуске трехфазного двигателя с управлением по двум фазам. Они обеспечивают ограничение пускового тока, что снижает электрические и механические нагрузки, таким образом увеличивает срок службы двигателя и его привода. Работают со стандартными асинхронными электродвигателями переменного тока.

  • Мощность двигателя 1,5 - 22 kW
  • Управление по двум фазам
  • Управление от микроконтроллера
  • Устанавливаемый пусковой момент
  • Устанавливаемое время пуска
  • Устанавливаемое время останова
  • Оптимизация фазовых токов
  • Схема (√3)
  • Уменьшение силы тока и момента при пуске
  • Простой монтаж в уже имеющиеся установки
  • Закорачивающее реле интегрировано
  • Установка параметров тремя потенциометрами
  • Не требуется внешнее управляющее напяжение
  • Не требуется нулевой провод сети (нейтраль)
  • Замена переключателя «звезда-треугольник»
  • Силовые штеккерные клеммы
  • Управляющие пружинные клеммы
  • Компактная форма, ширина 45 или 52,5 мм
  • Степень защиты IP 20

Здесь в кратких технических данных на русском языке в табличной форме приведены основные электрические и физические параметры всех приборов семейства VersiStart II 400-17…45. При заказе прибора указывайте заказной номер, который находится в нижней строке таблицы.

Блок-схема приборов семейства VersiStart II 400-17…45:

http://www.germany-electric.ru/img/articles/PETER/Softstarter/VersiStart2.png

Примеры электрических схем подключения приборов семейства VersiStart II 400-17…45 (стандартных, реверсивных, а также с переключением Y - Δ) к трехфазным электродвигателям приведены в полных технических данных на английском языке.

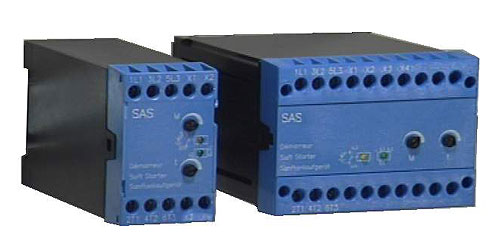

SAS  3...11 SAS 11 PUST  SAS 22 PUST

SAS 3...11
SAS 11 PUST
SAS 22 PUST

Послать запрос
Made in Germany

Софтстартеры семейства SAS предназначены для обеспечения плавного режима при пуске трехфазного двигателя с управлением по одной фазе. Они обеспечивают ограничение пускового тока, что снижает электрические и механические нагрузки, таким образом увеличивает срок службы двигателя и его привода. Работают со стандартными асинхронными электродвигателями переменного тока.

  • Мощность двигателя 3 - 22 kW
  • Управление по одной фазе
  • Устанавливаемый пусковой момент
  • Устанавливаемое время пуска
  • Все приборы этой серии для моторов с переключением Y - Δ
  • Возможность переключения сети с 400V на 230V
  • Стандартное распределение клемм
  • Все приборы этой серии для 35-мм шины
  • Закорачивающее реле интегрировано
  • Не требуется нулевой провод сети (нейтраль)
  • Степень защиты IP 20 (SAS 3 ... SAS 11)
  • Степень защиты IP 00 (SAS 11PUST, 22PUST)
  • Свободный от потенциала вход управления (на заказ)
  • Напряжение сети до 640V (на заказ)

Здесь в кратких технических данных на русском языке в табличной форме приведены основные электрические и физические параметры всех приборов семейства SAS. При заказе прибора указывайте заказной номер, который находится в нижней строке таблицы.

Блок-схема приборов семейства SAS:

http://www.germany-electric.ru/img/articles/PETER/Softstarter/SAS_2.png

Примеры электрических схем подключения приборов семейства SAS (стандартных, реверсивных, а также с переключением Y - Δ) к трехфазным электродвигателям приведены в полных технических данных на английском языке.


DUOSTART

DUOSTART

Послать запрос
Made in Germany

Софтстартеры семейства DUOSTART предназначены для обеспечения плавного режима при пуске трехфазного двигателя с управлением по двум фазам. Они обеспечивают ограничение пускового тока, что снижает электрические и механические нагрузки, таким образом увеличивает срок службы двигателя и его привода. Работают со стандартными асинхронными электродвигателями переменного тока.

  • Мощность двигателя 1,5 - 5,5 kW
  • Управление по двум фазам
  • Устанавливаемый пусковой момент
  • Устанавливаемое время пуска
  • Устанавливаемое время останова
  • Простой монтаж в уже имеющиеся установки
  • Компактная форма, ширина от 45 мм
  • Замена переключателя «звезда-треугольник»
  • Закорачивающее реле интегрировано
  • Не требуется нулевой провод сети (нейтраль)
  • Все приборы этой серии для 35-мм шины
  • Уменьшение силы тока при пуске
  • Степень защиты IP 20
  • Свободный от потенциала вход управления
  • (DUOSTART ... S) Управление (старт-стоп) посредством контакта или сигнала 10-42VDC
  • (DUOSTART ... S) Внешнее питание 24 VDC
  • (DUOSTART ... M) Свободный от потенциала выход для контроля состояния

Здесь в кратких технических данных на русском языке в табличной форме приведены основные электрические и физические параметры всех приборов семейства DUOSTART. При заказе прибора указывайте заказной номер, который находится в нижней строке таблицы.

Блок-схема приборов семейства DUOSTART:

http://www.germany-electric.ru/img/articles/PETER/Softstarter/Duostart.png

Примеры электрических схем подключения приборов семейства DUOSTART (стандартных, реверсивных, а также с переключением Y - Δ) к трехфазным электродвигателям приведены в полных технических данных на английском языке.

MICROSTART

MICROSTART

Послать запрос
Made in Germany

Софтстартеры семейства MICROSTART 1,5/3 предназначены для обеспечения плавного режима при пуске трехфазного двигателя с управлением по трем фазам. Они обеспечивают ограничение пускового тока, что снижает электрические и механические нагрузки, таким образом увеличивает срок службы двигателя и его привода. Работают со стандартными асинхронными электродвигателями переменного тока.

  • Мощность двигателя 1,5 - 3 kW
  • Управление по трем фазам
  • Устанавливаемый пусковой момент)
  • Устанавливаемый тормозной момент)
  • Устанавливаемое время пуска)
  • Устанавливаемое время останова)
  • Простой монтаж в уже имеющиеся установки)
  • Исполнение для монтажа на 35 мм шине)
  • Закорачивающее реле интегрировано)
  • Не требуется нулевой провод сети (нейтраль))
  • Функционально зависимое уменьшение пиковых токов)
  • Степень защиты IP20)
  • Управление (старт-стоп) посредством контакта или сигнала)
  • Свободный от потенциала вход управления 10 ... 30VDC)
  • Возможность вертикального исполнения (на заказ)

Здесь в кратких технических данных на русском языке в табличной форме приведены основные электрические и физические параметры всех приборов семейства MICROSTART 1,5/3. При заказе прибора указывайте заказной номер, который находится в нижней строке таблицы.

Блок-схема приборов семейства MICROSTART 1,5/3:

http://www.germany-electric.ru/img/articles/PETER/Softstarter/Microstart.png

Примеры электрических схем подключения приборов семейства MICROSTART 1,5/3 (стандартных, реверсивных, а также с переключением Y - Δ) к трехфазным электродвигателям приведены в полных технических данных на английском языке.

MINISTART

MINISTART

Послать запрос
Made in Germany

Софтстартеры семейства MINISTART 1,5...11 предназначены для обеспечения плавного режима при пуске трехфазного двигателя с управлением по трем фазам. Они обеспечивают ограничение пускового тока, что снижает электрические и механические нагрузки, таким образом увеличивает срок службы двигателя и его привода. Работают со стандартными асинхронными электродвигателями переменного тока.

  • Мощность двигателя 1,5 - 11 kW
  • Управление по трем фазам
  • Устанавливаемый пусковой момент
  • Устанавливаемый тормозной момент
  • Устанавливаемое время пуска
  • Устанавливаемое время останова
  • Простой монтаж в уже имеющиеся установки
  • Исполнение для монтажа на 35 мм шине
  • Закорачивающее реле интегрировано
  • Многочисленные контрольные функции
  • Надежный металлический корпус
  • Не требуется нулевой провод сети (нейтраль)
  • Функционально зависимое уменьшение пиковых токов
  • Степень защиты IP20
  • Напряжение до 600V (на заказ)
  • Свободный от потенциала вход управления 10 ... 30VDC
  • Свободный от потенциала токовый выход
  • Свободный от потенциала выход рабочего состояния до 250V/8A
  • Контроль температуры
  • Контроль потери фазы

Здесь в кратких технических данных на русском языке в табличной форме приведены основные электрические и физические параметры всех приборов семейства MINISTART 1,5...11. При заказе прибора указывайте заказной номер, который находится в нижней строке таблицы.

Блок-схема приборов семейства MINISTART 1,5...11:

http://www.germany-electric.ru/img/articles/PETER/Softstarter/Ministart.png

Примеры электрических схем подключения приборов семейства MINISTART 1,5...11 (стандартных, реверсивных, а также с переключением Y - Δ) к трехфазным электродвигателям приведены в полных технических данных на английском языке.

DAS-T

DAS-T

Послать запрос
Made in Germany

Софтстартеры семейства DAS-T 7,5...55 предназначены для обеспечения плавного режима при пуске трехфазного двигателя с управлением по трем фазам. Они обеспечивают ограничение пускового тока, что снижает электрические и механические нагрузки, таким образом увеличивает срок службы двигателя и его привода. Работают со стандартными асинхронными электродвигателями переменного тока.

  • Мощность двигателя 7,5 - 55 kW
  • Управление по трем фазам
  • Устанавливаемый пусковой момент
  • Устанавливаемый тормозной момент
  • Устанавливаемое время пуска
  • Устанавливаемое время останова
  • Простой монтаж в уже имеющиеся установки
  • Исполнение для монтажа на 35 мм шине
  • Закорачивающее реле интегрировано
  • Не требуется нулевой провод сети (нейтраль)
  • Функционально зависимое уменьшение пиковых токов
  • Контроль температуры корпуса
  • Контроль температуры мотора (термистор)
  • Свободные от потенциала входы и выходы
  • Управляющее напряжение 10 ... 42VDC
  • Напряжение до 600V (на заказ)
  • При напряжениях более 500V требуется дополнительно 230VAC
  • Надежный металлический корпус

Здесь в кратких технических данных на русском языке в табличной форме приведены основные электрические и физические параметры всех приборов семейства DAS-T 7,5...55. При заказе прибора указывайте заказной номер, который находится в нижней строке таблицы.

Блок-схема приборов семейства DAS-T 7,5...55:

http://www.germany-electric.ru/img/articles/PETER/Softstarter/DAS-T.png

Примеры электрических схем подключения приборов семейства DAS-T 7,5...55 (стандартных, реверсивных, а также с переключением Y - Δ) к трехфазным электродвигателям приведены в полных технических данных на английском языке.

VersiStart II LDS

VersiStart II LDS

Послать запрос
Made in Germany

Софтстартеры семейства VersiStart II 3...15LDS предназначены для обеспечения плавного режима при пуске трехфазного двигателя с управлением по двум фазам. Они обеспечивают ограничение пускового тока, что снижает электрические и механические нагрузки, таким образом увеличивает срок службы двигателя и его привода. Работают со стандартными асинхронными электродвигателями переменного тока.

  • Мощность двигателя 3 - 15 kW
  • Управление по двум фазам
  • Управление от микроконтроллера
  • Устанавливаемый пусковой момент
  • Устанавливаемое время пуска
  • Устанавливаемое время останова
  • Простой монтаж в уже имеющиеся установки
  • Закорачивающее реле интегрировано
  • Не требуется внешнее управляющее напяжение
  • Не требуется нулевой провод сети (нейтраль)
  • Установка параметров тремя потенциометрами
  • Замена переключателя «звезда-треугольник»
  • Уменьшение силы тока и момента при пуске
  • Исполнение «на плате» для монтажа на 35 мм шине
  • Управляющие пружинные клеммы
  • Степень защиты IP00
  • Свободный от потенциала вход управления
  • Управление (старт-стоп) посредством контакта или сигнала 10-42VDC
  • Возможность Boost-Start (форсированный пуск)

Здесь в кратких технических данных на русском языке в табличной форме приведены основные электрические и физические параметры всех приборов семейства VersiStart II 3...15LDS. При заказе прибора указывайте заказной номер, который находится в нижней строке таблицы.

Блок-схема приборов семейства VersiStart II 3...15LDS:

http://www.germany-electric.ru/img/articles/PETER/Softstarter/VersiStart2-LDS.png

Примеры электрических схем подключения приборов семейства VersiStart II 3...15LDS (стандартных, реверсивных, а также с переключением Y - Δ) к трехфазным электродвигателям приведены в полных технических данных на английском языке.
