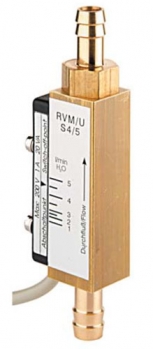

RVM/U-S4 - поплавковый ротаметр (реле расхода) для жидкостей в цельнометаллическом корпусе. Прибор имеет заводскую калибровку для потока жидкости, направленного снизу вверх при вертикальном монтаже. Однако прибор располагает подпружиненным поплавком, что позволяет монтировать его в любом пространственном положении, включая горизонтальное или вертикальное с потоком в обратном направлении. В этом случае на месте может понадобиться калибровка для компенсации воздействия веса поплавка.
| RVM/U-S4/01 |
RVM/U-S4/02 |
RVM/U-S4/06 |
| RVM/U-S4/1 |
RVM/U-S4/2 |
RVM/U-S4/3 |
| RVM/U-S4/5 |
10XM1030XG25S |
11XE1090XG25W |
| 10XM202XG15S |
10XM2001XG15S |
11XE2001XG15S |
| 10XM2013XG15S |
10XM2013XG15SI4.0 |
11XE2013XG15S |
| 10XM2020XG15S |
11XE2020XG15S |
10XM2020XG15S |
| 10XM2003XG15S |
10XM2003XG15S |
10XM2007XG15W |
| 11XE2007XG15W |
10XM2007XG15S |
10XM40.1XG08S |
| 10XM40.6XG08S |
10XM4001XG08W |
10XM4002XG08S |
| 10XM4003XG08W |
10XM4005XG08SK5 |
10XM4005XG08W |
| 12LM2010XG15S |
12LM2020XG15S |
12LM2020XG15W |
| 12XM40.6XG08SL |
|
|
|
| Рабочее давление | до 300 бар |
| Потеря давления | 0,02...0,2 бар |
| Температура среды измерения, °C | до 100°C, опционально до 160°C |
| Точность | 10% от максимального значения |
| Пределы измерения | 0,005...5 л/мин, разделено на 7 исполнений |
| Выходные контакты | Переключающие, допускается 200 В, макс. 1 А |
| Степень защиты | IP67 |
| Напряжение питания, В | не требуется |
| Установка срабатывания контактов | Выполняется на месте посредством отвёртки |
| Калибровка на месте | Не требуется |
| Рабочее положение | Любое |
| Процесс-подключение | Штуцер DN8 |
| Материалы | Никелированная латунь |
|
