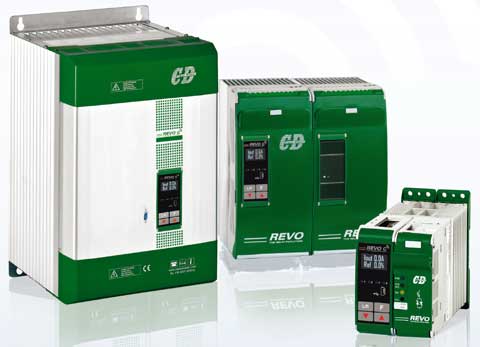

REVO C регуляторы мощности нового поколения, располагающие широким спектром протоколов связи для передачи данных - Modbus, Ethernet, Profibus, Profinet и USB, а также возможностью конфигурирования и технической поддержки от производителя по беспроводному каналу WiFi через смартфон. Это надежные универсальные регуляторы, располагающие современным быстродействующим микропроцессором.
 |
- Однофазный REVO C-1PH.
- Трёхфазный REVO C-2PH с регулированием по двум фазам (для нагрузки без нейтрали).
- Трёхфазный REVO C-3PH с регулированием по трём фазам.
- Все виды нагрузки - резистивная, индуктивная, смешанная.
- Встроенные предохранители на всех моделях.
- Модельный ряд регуляторов для нагрузки с током от 30 до 800 А.
- Надёжная защита от короткого замыкания до 100K (SCCR).
- Максимальное напряжение на нагрузке 480/600/690 В.
- OLED дисплей для конфигурирования и диагностики.
- Универсальный конфигурируемый управляющий вход с автоустановкой нуля.
- Обратная связь по напряжению, скорости нарастания, по току или мощности.
- Измерение эффективных значений тока, напряжения и мощности с точностью до 1%.
- Ограничитель тока для компенсации переходных процессов.
- Все типы коммутации тиристоров: SC / ZC / BF / S+BF / PA / S+PA / DT.
- Функция "Heater Break Alarm" (сигнал останова нагревателя).
- Коммуникация через интерфейс USB или беспроводная Wi-Fi.
- Параметрирование и конфигурирование регуляторов посредством Software.
- Интерфейсы Modbus RTU (RS485), Ethernet TCP, Profibus, Profinet.
- Встроенная регистрация данных с SD-картой памяти.
- Программируемые интервалы регистрации данных на SD-карту.
- APP для коммуникации через смартфон (Apple или Android).
- Удалённый сервис от завода-производителя CD Automation.
|
С REVO C вы никогда не останетесь один на один с проблемами. Фирма-производитель CD Automation предоставит вам дистанционную поддержку через смартфон. Широкий спектр протоколов связи REVO C - Modbus RTU, Ethernet TCP, Profibus, Profinet, WiFi и USB-порт для передачи данных.
 |

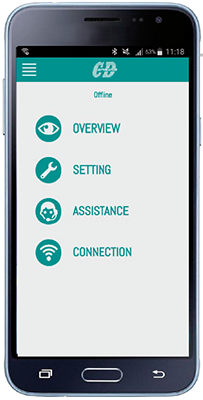

- APP Download: для установки приложения на смартфон или планшет перейдите в Google Play Store или Apple Store, скачайте и установите "CD Automation Connect".
- Monitor: можно выбрать один из включённых регуляторов REVO C и посмотреть его основные характеристики на экране смартфона.
- Configuration: в рубрике «Настройка» можно нажать значок, обозначающий подключение к загрузке, и загрузить предлагаемую конфигурацию.
- Remote Service: с помощью этой функции можно загрузить конфигурацию REVO C, там же написать вопросы и комментарии, и автоматически отправить их на завод-изготовитель. Вы получите ответ от CD Automation.
- Connection: с помощью этой функции можно включить или отключить беспроводную связь Wi-Fi в регуляторе REVO C.
|
 |

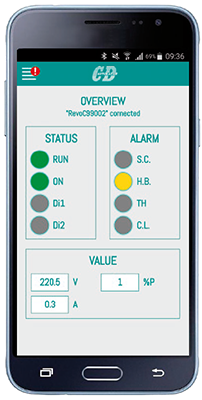

- Overview: на этом экране можно выбрать блок REVO C, с которым установлена беспроводная связь и посмотреть его статус.
- Status: RUN, ON, DI.1, DI.2.
- Alarms: на этом экране отображаются извещения:
- SC указывает на короткое замыкание цепи одного или обоих тиристоров.
- HB функция диагностики (сигнал останова нагревателя) извещает о дефекте, распознает и определяет, где именно локализован обрыв цепи нагрузки или пробой силового тиристора. Возможно определить обрыв цепи нагрузки или пробой тиристора.
- TH указывает на превышение допустимой температуры теплоотвода регулятора.
- CL указывает на активацию ограничителя максимального тока регулятора.
- Values: на этом экране отображаются текущие напряжение и ток соответственно а вольтах и амперах и также мощность в нагрузке в процентах от максимальной мощности.
|
 |

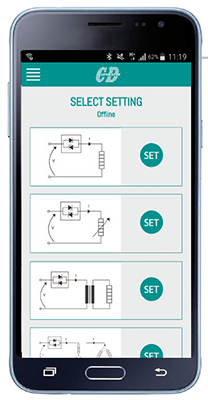

- Select Setting: эта функция существенно облегчает работу инженеров. Процедура использования очень простая.
На этом экране вы просматриваете все отображаемые схемы регулирования (иконки) до тех пор, пока найдете нужную, касаетесь её.
Далее приложение запросит указать тип нагрузки: нормальная резистивная, холодная резистивная или же первичная обмотка трансформатора с резистивной нагрузкой на вторичной обмотке.
Когда выбор нагрузки будет сделан, приложение предложит вам готовый пакет настроек, который вы загружаете в свой REVO C одним кликом.
|
 |

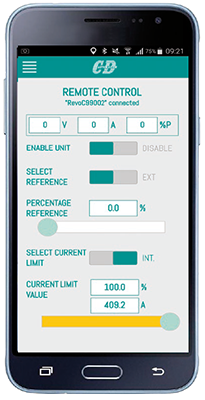

- Remote Control: на этом экране можно выбрать REVO C из числа подключённых для мониторинга следующих функций и параметров:
- напряжение и ток соответственно а вольтах и амперах и также мощность в нагрузке в процентах от максимальной мощности.
- включить или отключить регулятор REVO C.
- локальное или удаленное управление.
- мощность в нагрузке в процентах от максимальной мощности (значение устанавливается).
- установленный предел ограничения тока.
- текущее значение тока в амперах и в процентах от установленного предела.
|
Ниже представлены несколько скринов страниц программы-конфигуратора тиристорных регуляторов REVO C.
|
Нажмите для увеличения
|

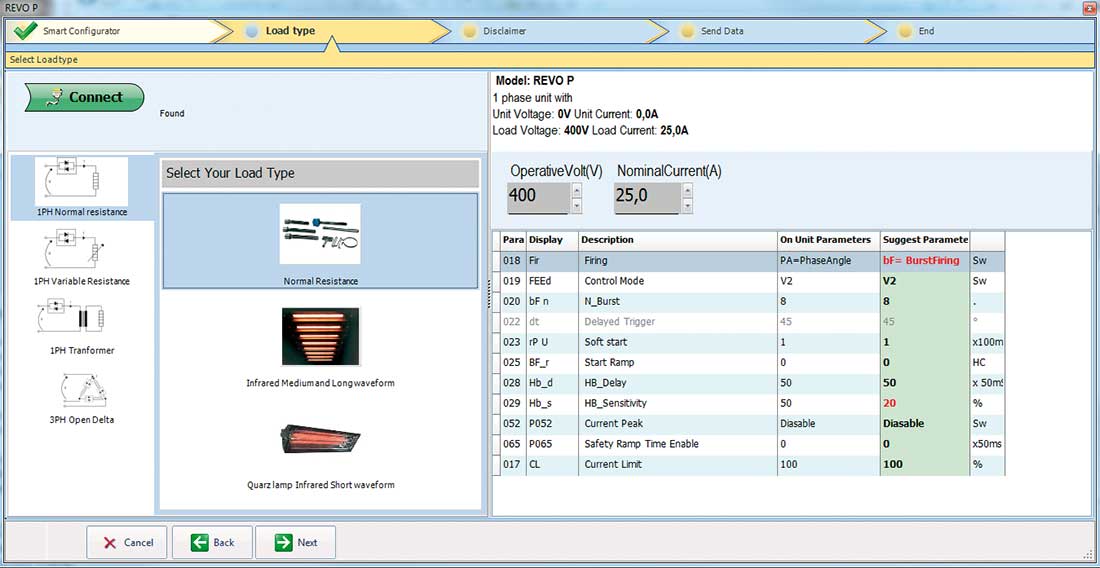

FAST TUNE
Эта страница используется для настройки всех регуляторов REVO C в быстром режиме. С левой стороны отбражаются все возможные электрические соединения регулятора и нагрузки. Оператор выбирает нужную схему и автоматически появляется перечень типов нагрузки, например, можно выбрать нормальное сопротивление, инфракрасный средне-, длинно- или коротковолновый излучатель или трансформатор. Когда этот выбор будет сделан, справа появится предлагаемый пакет настроек, который перед тем, как загружать, оператор может изменить по своему усмотрению.
|
| |

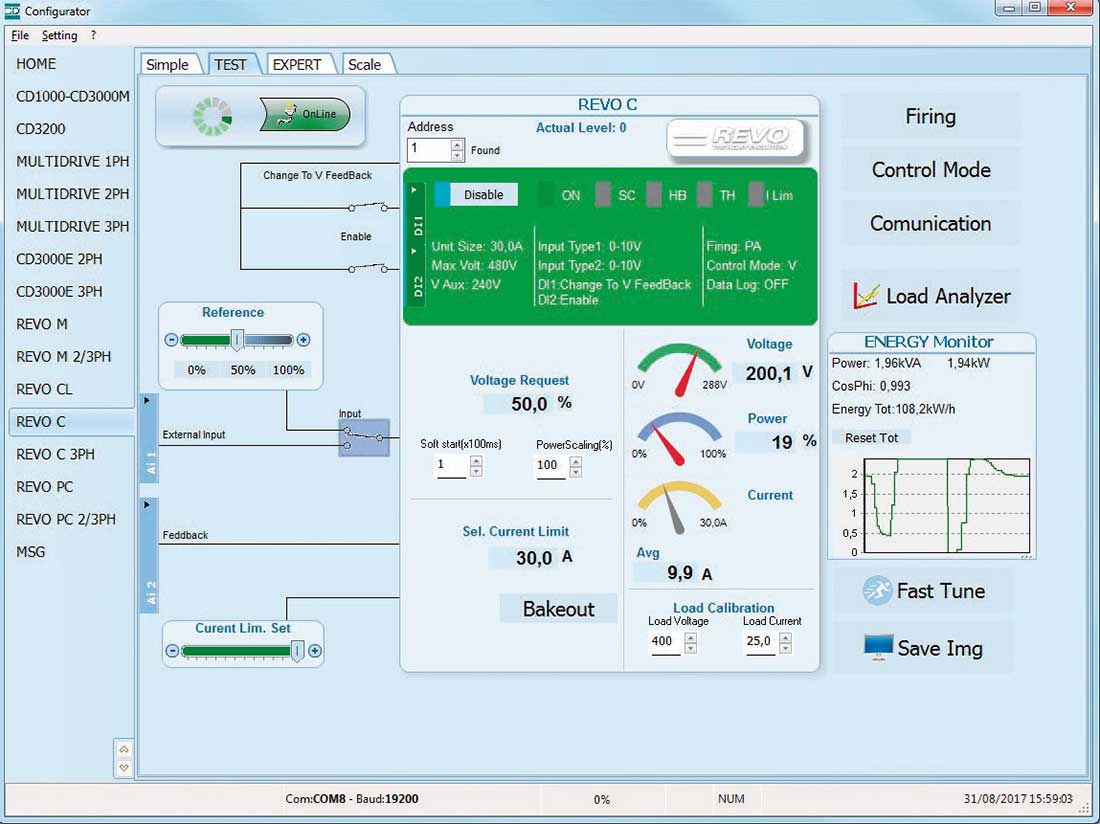

TEST UNIT
Эта страница программы-конфигуратора очень полезна и может быть использована для тестирования всех регуляторов производства CD Automation. Здесь можно считывать и записывать и выбирать различные параметры: напряжение, ток и мощность, аналоговый входной сигнал или SSR, режим управления V, I или VxI. Также типы коммутации тиристоров: полуцикл, одиночный цикл, пакетная коммутация, задержка пороговых значений тока фазы и плавный пуск. На этой странице можно активировать анализатор нагрузки «Load Analizer».
|
| |

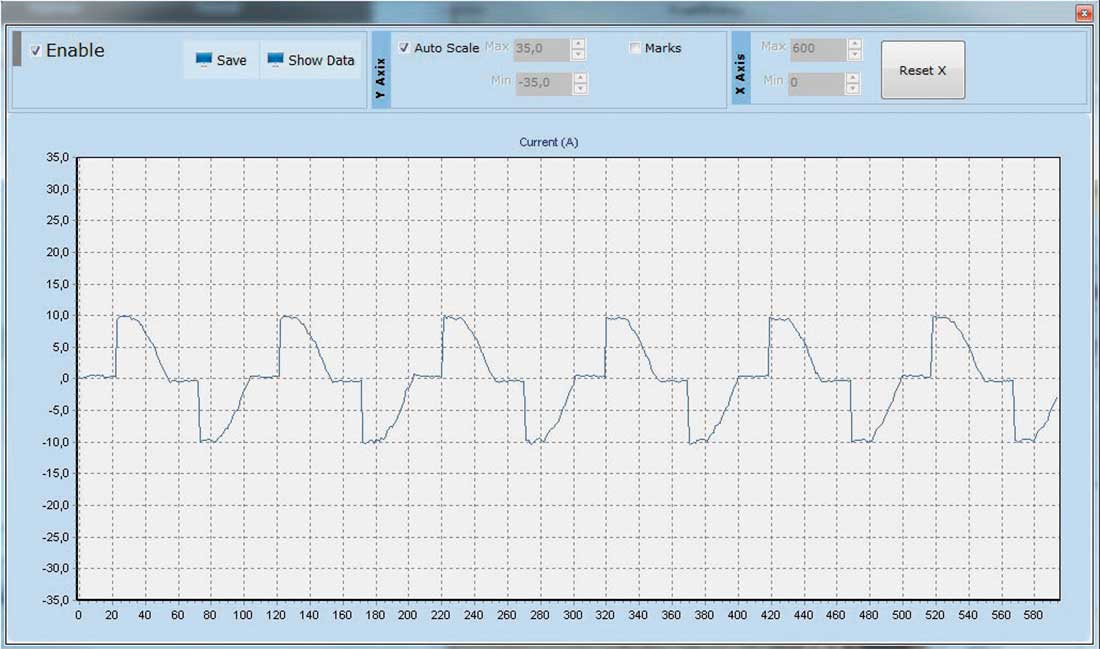

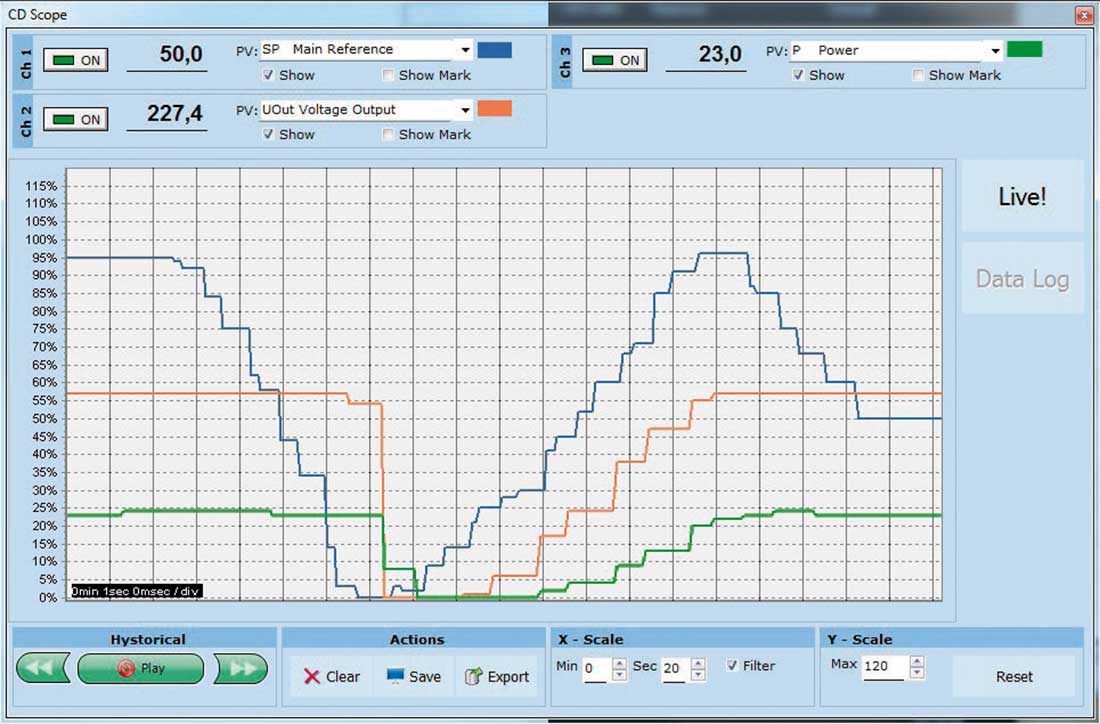

LOAD ANALIZER
На этой странице можно активировать анализатор нагрузки «Load Analizer», который очень полезен и фактически является встроенным осциллографом, где можно увидеть форму сигнала и оценить до десяти переменных. Эта функция очень важна, поскольку оператор может проверить, насколько форма регулируемого напряжения соответствует задаче и ожиданиям. Кроме того, эта функция очень полезна для устранения проблем и коррекции настроек.
|
| |
PROCESS VARIABLE LOGGING
Сохранение переменных и параметров процесса регулирования. В регуляторах REVO C имеется 16 ГБ карта памяти SD с программируемым интервалом регистрации переменных. В случае больших интервалов регистрация может быть до 10 лет. На других регуляторах производства CD Automation интервалы регистрации являются фиксированными.
|
Тиристорные регуляторы мощности CD3000M, REVO-M, CD3000E и REVO-E сняты с производства. На замену предлагаются регуляторы мощности нового поколения REVO-C - располагающие возможностью конфигурирования и технической поддержки от производителя по беспроводному каналу Wi-Fi через смартфон, а также широким спектром протоколов связи - Modbus, Ethernet, Profibus, Profinet и USB.
