Регуляторы JUMO

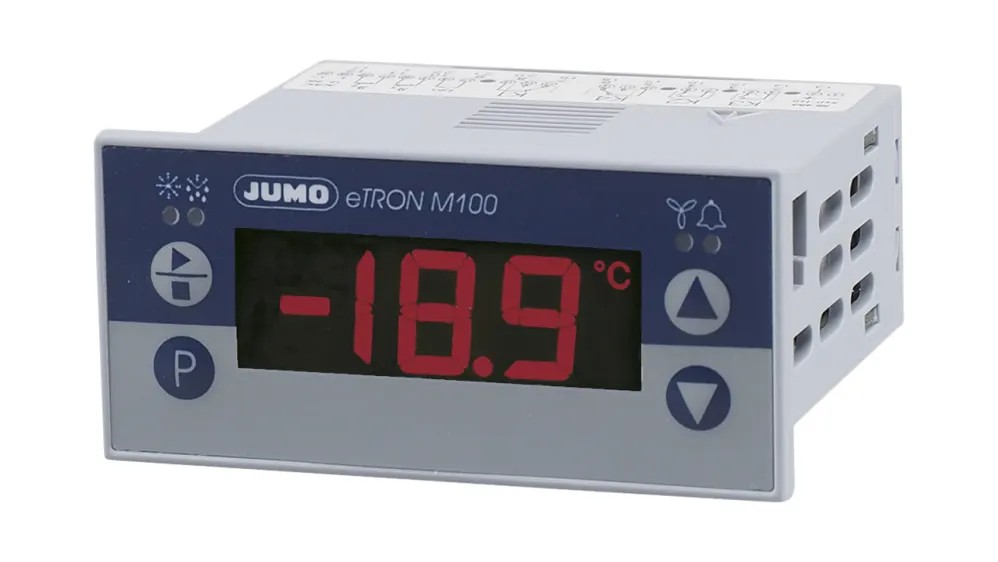

ETRON M100 - это электронный контроллер охлаждения для использования в холодильных камерах, холодильниках-витринах или холодильных прилавках, подключаемых к датчикам температуры RTD. Первый вход для измерения измеряет температуру в холодильной камере. Второй вход измерения измеряет температуру испарителя.

• Напряжение питания: переменный / постоянный ток от 12 до 24 В + 15 / -15%, от 48 до 63 Гц
• Формат: 76 мм × 36 мм × 71,7 мм
• Специальные функции: функция размораживания с возможностью «электрического» или «горячего газа» может быть запрограммирована; часы реального времени; интерфейс; счетчик рабочего времени; регистратор данных; программа настройки, включающая передачу и визуализацию измеренных значений, хранящихся в регистраторе данных; HACCP-совместимый мониторинг
• Тревоги: тревога через реле или зуммер
• Тип защиты: по фронту IP65; сзади IP20
• Монтаж: панельный монтаж
• Сертификация: cULus
• Выходы: 1 переключающий контакт 16 A / 250 В и 2 нормально разомкнутых контакта 8 A / 250 В; опционально: 1 переключающий контакт 16 A / 250 В для выхода тревоги
• Измерительные входы: 2 аналоговых входа для: Pt100; Pt1000; KTY1x-6 или KTY2x-6 в двухпроводной схеме (настраивается пользователем)
• Соединения: винтовые клеммы
• Дисплей: трехзначный ЖК-дисплей с подсветкой, высота цифр 13 мм и специальные символы для ° C, ° F, ч, мин, с; переключение индикатора положения для охлаждения, размораживания, вентилятора и сигнализации

ETRON M100 представляет собой электронный 2-канальный микростат для универсального использования для подключения к датчикам температуры RTD. 2 измерительных входа регистрируют температуры, которые доступны как фактическое значение и которые могут быть назначены реле по усмотрению пользователя.

• Напряжение: питания переменного / постоянного тока от 12 до 24 В + 15 / -15%, от 48 до 63 Гц
• Тип защиты: спереди IP65; сзади IP21
• Монтаж на монтажную панель
• Аварийный сигнал тревоги через реле или зуммер
• Соединения: Винтовые клеммы
• Измерительные входы: 2 аналоговых входа для: Pt100; Pt1000; KTY1x-6 или KTY2x-6 в двухпроводной схеме (настраивается пользователем)
• Интерфейс специальных функций; счетчик рабочего времени; Регистратор данных; программа настройки, включающая передачу и визуализацию измеренных значений, хранящихся в регистраторе данных
• Формат 77 мм × 36 мм × 71,7 мм
• Дисплей: Трехзначный ЖК-дисплей с подсветкой с высотой цифр 13 мм и специальными символами для ° C, ° F, ч, мин, с; индикатор положения переключения для реле
• Выходы: 2 переключающих контакта 16 A / 250 В и 2 нормально разомкнутых контакта 8 A / 250 В; опционально: 1 переключающий контакт 16 A / 250 В для выхода тревоги

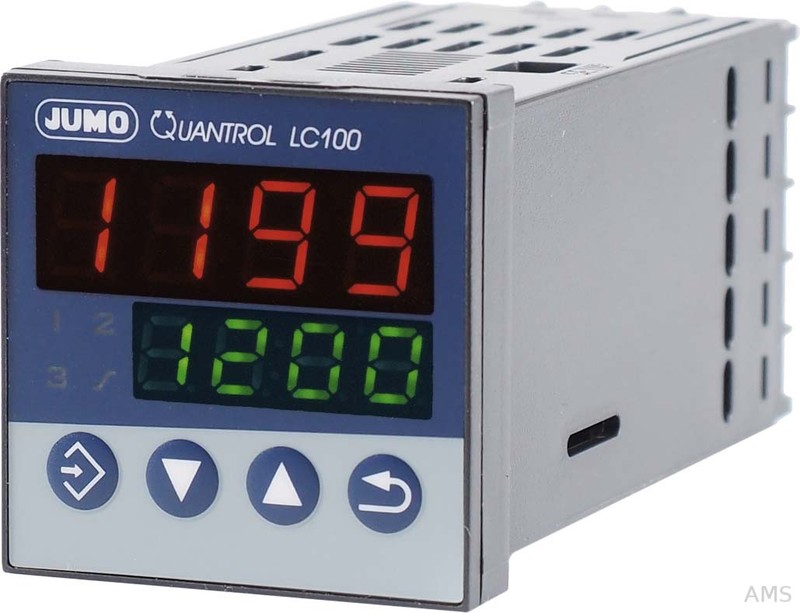

Серия Quantrol доступна в трех форматах DIN. Он используется для управления двумя или тремя состояниями, а также для управления регулирующими клапанами или тиристорными регуляторами мощности через непрерывный выход. Конфигурация выполняется на передней панели устройства или с помощью программы установки.

• Входы: 1 × универсальные термопары, датчики температуры RTD, от 0 до 10 В, от 0 (4) до 20 мА; 1 × цифровой вход
• Выходы: 1 × реле (3 A / 230 В, нормально разомкнутый контакт); 4 × опционально: аналоговый выход (макс. 1x), реле, логический выход
• Дисплей: 2 × семисегментный светодиод
• Форматы: 48 мм × 48 мм; 48 мм × 96 мм; 96 мм × 96 мм
• Другие функции: контроль датчика, функция контроля предельных значений, переключение уставок, функция линейного изменения и таймера, кривая обжига

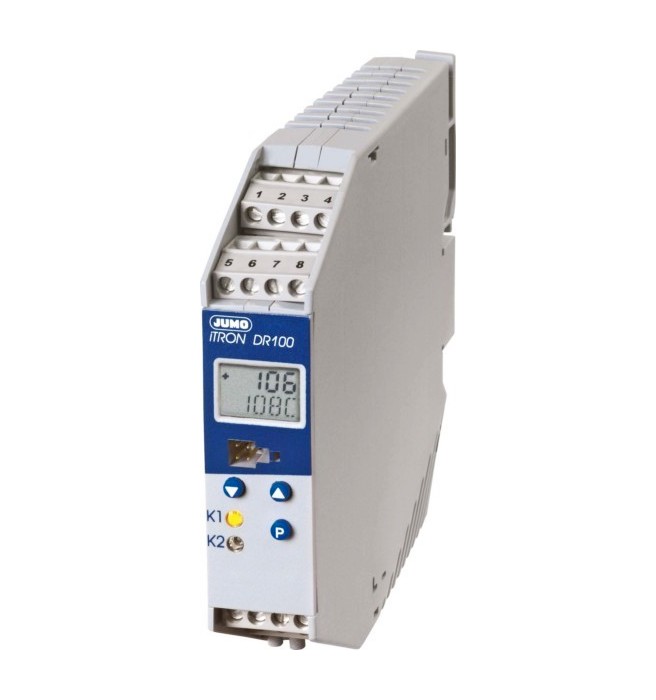

JUMO iTRON DR 100 - это универсальный программируемый пользователем микропроцессорный регулятор, подходящий для большого числа технических задач управления. В качестве опции контроллер доступен с 1 реле (переключающий контакт) или 2 реле (нормально разомкнутые контакты).

• Входы: 1 универсальный измерительный вход для Pt100 или Pt1000 в двухпроводной или трехпроводной схеме / термопарах, 1 двоичный вход
• Выходы: 1 двоичный выход, 1-2 релейных выхода: 1 переключающий контакт или 2 нормально разомкнутых контакта
• Работа: 3 клавиши и двухстрочный буквенно-цифровой дисплей (ЖКД)
• Функции: функция контроля предельных значений, функция линейного изменения, функция таймера, автонастройка, программа настройки для конфигурирования и архивирования через ПК
• Частота выборки: 210 мс
• Корпус: монтаж на DIN-рейку, 35 мм × 7,5 мм.
• Сертификация: UL, метрологический сертификат
• Ширина конструкции 22,5 мм
• Контроллер: регулятор с двумя / тремя состояниями

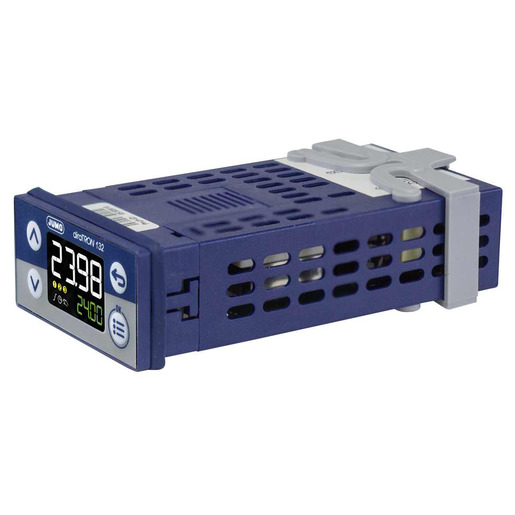

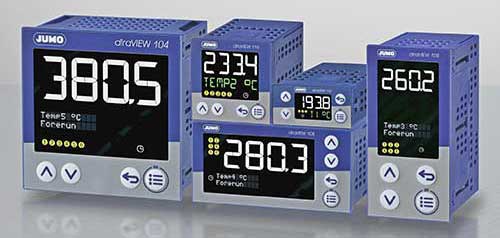

Семейство регуляторов, которые могут использоваться универсально в пяти DIN-форматах для контроля технологических параметров. Базовый тип включает автонастройку, функцию линейного изменения, программный контроллер, ручной режим, функции контроля предельных значений, цифровые управляющие сигналы, расширенные функции таймера и счетчик обслуживания.

• Входы: входы 1 × универсальная термопара, датчик температуры RTD, 0 (2) до 10 В, 0 (4) до 20 мА; 2 × цифровой вход
• Выходы: 1 × логический выход, до 2 реле (3 A / 230 В, нормально разомкнутый контакт); до 4 опционально: реле, логика, PhotoMOS, аналоговый выход
• Дисплей: 2 × 18-сегментный ЖК-дисплей, матричный ЖК-дисплей
• Форматы: 132: 48 × 24 мм; 116: 48 × 48 мм; 108H: 48 × 96 мм; 108Q: 96 × 48 мм; 104: 96 × 96 мм
• Интерфейсы: RS485 (Modbus-RTU), micro USB (конфигурация)

Серия dTRON доступна в четырех DIN-форматах. Серия состоит из 4 программируемых пользователем устройств для контроля температуры, давления и других переменных процесса. Устройства контролируют и управляют температурой жидких и газообразных сред согласно DIN EN 14597.

• Структура контроллера: P; I; PD; PI; PID (два набора параметров управления)
• Особенности: модульная структура с подключаемыми картами, которые могут быть выбраны индивидуально и модифицированы; простая в использовании программа установки на ПК, включая загрузочное программное обеспечение; минимум частота дискретизации 50 мс; процедура автонастройки для определения параметров контроллера; программируемый рабочий уровень; математические и логические функции; Основная функция Modbus; программа с 8 разделами
• Сигналы тревоги: 4 функции контроля предельных значений, по 8 функций сигналов тревоги каждая
• Одобрения: метрологический сертификат; CULUS; DIN EN 14597
• Монтаж: пластиковый корпус для панельного монтажа
• Измерительные входы: до 2 настраиваемых пользователем аналоговых входов для: датчиков температуры RTD; передатчики сопротивления; термопары; ток от 0 (4) до 20 мА; напряжение от 0 (2) до 10 В; ток нагревателя от 0 до 50 мА переменного тока; возможна линеаризация для конкретного клиента
• Выходы: 2 реле 3 A / 230 В (нормально разомкнутый контакт); 2 логических выхода 0/12 В (опционально 0/18 В)
• Интерфейсы / протоколы: RS485 (Modbus); ПРОФИБУС ДП; интерфейс настройки
• Программный контроллер: 1 программа до 8 секций; 4 контрольных трека
• Цифровые входы: до 4 цифровых входов для беспотенциальных контактов
• Соединения: винтовые клеммы
• Формат: 48 мм × 48 мм, 48 мм × 96 мм, 96 мм × 48 мм, 96 мм × 96 мм.
• Напряжение питания: от 110 до 240 В + 10 / -15%, от 48 до 63 Гц; Переменный / постоянный ток от 20 до 30 В, от 48 до 63 Гц
• Тип защиты: спереди IP65; сзади IP20
• Тип контроллера: контроллер с двумя состояниями; контроллер с тремя состояниями; модулирующий контроллер; непрерывный контроллер
• Дисплей: 2 четырехзначных семисегментных дисплея (красный, зеленый) для значений процесса, параметров, таймеров; значки для обозначения положений переключателей, режима линейного изменения, ручного режима и активных значений уставок; 1 двузначный 16-сегментный дисплей (зеленый) для отображения различных единиц

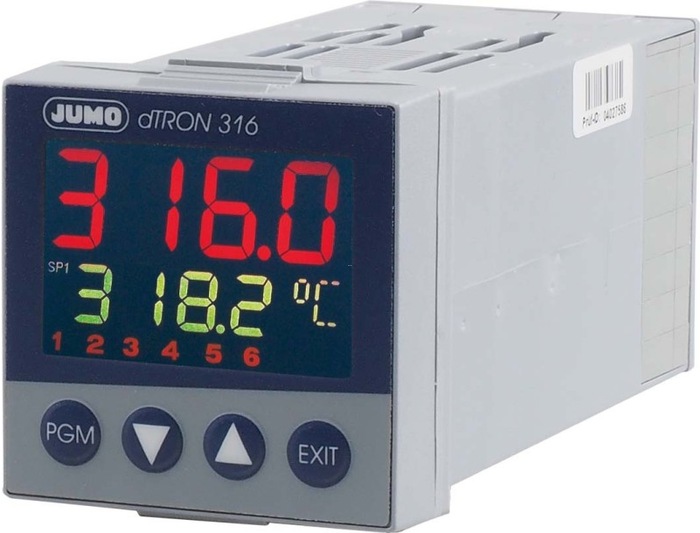

Серия контроллеров JUMO dTRON 3xx состоит из 3 программируемых пользователем устройств для контроля температуры и других переменных процесса для специальных применений в индустрии пластмасс. Области применения включают экструдеры, литьевые машины, оборудование для отпуска и системы горячего канала.

• Структура контроллера: P; I; PD; PI; PID (два набора параметров управления)
• Специальные функции: специальная версия для индустрии пластмасс с контролем контура управления, контролем уровня выходного сигнала, рампой запуска горячего канала, контролем тока нагревателя и функцией наддува; модульная структура с подключаемыми картами, которые могут быть выбраны индивидуально и модифицированы; простая в использовании программа установки на ПК, включая загрузочное программное обеспечение; минимум частота дискретизации 50 мс; процедура автонастройки для определения параметров контроллера; программируемый рабочий уровень; математические и логические функции; Мастер-функция Modbus
• Сигналы тревоги: 4 функции контроля предельных значений, по 8 функций сигналов тревоги каждая
• Одобрения: cULus
• Монтаж: пластиковый корпус для панельного монтажа
• Измерительные входы: до 2 настраиваемых пользователем аналоговых входов для: датчиков температуры RTD; передатчики сопротивления; термопары; ток от 0 (4) до 20 мА; напряжение от 0 (2) до 10 В; ток нагревателя от 0 до 50 мА переменного тока; возможна линеаризация для конкретного клиента
• Выходы: 2 реле 3 A / 230 В (нормально разомкнутый контакт); 2 логических выхода 0/12 В (опционально 0/18 В) Интерфейсы / протоколы RS485 (Modbus); ПРОФИБУС ДП; интерфейс настройки
• Интерфейсы / протоколы: RS485 (Modbus); PROFIBUS DP; интерфейс настройки
• Программный контроллер: 1 программа до 8 секций; 4 контрольных трека
• Цифровые входы: до 4 цифровых входов для беспотенциальных контактов
• Соединения: винтовые клеммы
• Формат: 48 мм × 48 мм, 48 мм × 96 мм, 96 мм × 48 мм, 96 мм × 96 мм.
• Напряжение питания: от 110 до 240 В + 10 / -15%, от 48 до 63 Гц; Переменный / постоянный ток от 20 до 30 В, от 48 до 63 Гц
• Тип защиты: спереди IP65; сзади IP20
• Тип контроллера: контроллер с двумя состояниями; контроллер с тремя состояниями; модулирующий контроллер; непрерывный контроллер
• Дисплей: 2 четырехзначных семисегментных дисплея (красный, зеленый) для значений процесса, параметров, таймеров; значки для обозначения положений переключателей, режима линейного изменения, ручного режима и активных значений уставок; 1 двузначный 16-сегментный дисплей (зеленый) для отображения различных единиц

Семейство регуляторов, которые могут использоваться универсально в пяти DIN-форматах для контроля технологических параметров. Базовый тип включает автонастройку, функцию линейного изменения, программный контроллер, ручной режим, функции контроля предельных значений, цифровые управляющие сигналы, расширенные функции таймера и счетчик обслуживания.

• Измерительные входы: до 4 настраиваемых пользователем аналоговых входов для: датчиков температуры RTD; передатчики сопротивления; термопары; ток от 0 (4) до 20 мА; напряжение от 0 (2) до 10 В; возможна линеаризация для конкретного клиента
• Цифровые входы: 7 цифровых входов для беспотенциальных контактов
• Выходы: макс. 12 внутренних: реле (переключающий контакт / нормально разомкнутый контакт); логический выход 0/12 В или 0/24 В; полупроводниковый выход 1 А; аналоговый выход от 0/4 до 20 мА или от 0/2 до 10 В; коммутационные выходы могут быть расширены с 2 внешними модульными сборками; источник питания для двухпроводного преобразователя через логический выход 24 В
• Дисплей: 3,5-дюймовый цветной TFT-экран (320 × 420 пикселей, 256 цветов) с сенсорным управлением; простой текстовый дисплей доступен на английском, немецком, французском и других языках; специфичные для процесса тексты и экраны могут быть настроены индивидуально; отображение гистограммы
• Интерфейсы / протоколы: 1 × RS485 (Modbus); 1 × Ethernet, PROFIBUS DP, PROFINET или RS422 / 485 (Modbus); USB-хост; USB-устройство
• Тип контроллера: контроллер с двумя состояниями; контроллер с тремя состояниями; модулирующий контроллер; непрерывный контроллер; непрерывный контроллер со встроенным регулятором положения
• Структура контроллера: P; I; PD; PI; PID (4 набора параметров управления на канал)
• Сигналы тревоги: 16 функций контроля предельных значений с 8 выбираемыми функциями сигнализации с таймером и функцией подтверждения каждая
• Количество каналов управления: 2 независимых и настраиваемых пользователем канала управления
• Программный контроллер: 10 программ по 50 секций в каждой; 8 контрольных треков
• Формат: 96 мм × 96 мм × 131 мм
• Напряжение питания: переменный / постоянный ток от 20 до 30 В, от 48 до 63 Гц или переменный ток от 110 до 240 В + 10 / -15%, от 48 до 63 Гц
• Тип защиты: спереди IP66; сзади IP20
• Особенности: модульная структура с подключаемыми картами, которые могут быть модифицированы индивидуально; интуитивно понятное управление с помощью сенсорного экрана; простая в использовании программа установки на ПК, включая загрузочное программное обеспечение; функция записи с оценочным программным обеспечением; процедура автонастройки для определения параметров контроллера; программируемый рабочий уровень; математические и логические функции, а также дополнительная двоичная обработка сигналов; программируемые функциональные поля и индивидуально настраиваемый экран процесса для визуализации установки с интерактивным дисплеем и полями ввода; телесервис и уведомление по электронной почте; выходной уровень контроллера и контроль контура управления; встроенный веб-сервер; Основная функция Modbus; пятизначный аналоговый дисплей значений; индивидуальное назначение прав различным пользователям (уровни и команды управления); Интерфейс Ethernet; еженедельное реле времени; визуализация значений процесса через приложение устройства JUMO

IMAGO 500 - это технологический и программный контроллер, имеющий до 8 каналов контроллера или 4 программных канала. Маски пользовательского интерфейса могут быть адаптированы в соответствии с индивидуальными предпочтениями. С помощью двух экранных масок пользователь может размещать текст, значения процесса, фоновые изображения и значки по своему усмотрению.

• Измерительные входы: до 8 настраиваемых пользователем аналоговых входов для: датчиков температуры RTD; передатчики сопротивления; термопары; ток от 0 (4) до 20 мА; напряжение от 0 (2) до 10 В; ток нагревателя, контроль уровня C; возможна линеаризация для конкретного клиента
• Цифровые входы: 6 цифровых входов для беспотенциальных контактов
• Выходы: макс. 6 слотов для следующих сменных плат: 2 реле (нормально разомкнутый контакт); 1 реле (переключающий контакт); 2 логических выхода 0/5 В; 1 логический выход 0/22 В; 1 твердотельное реле; 1 аналоговый выход; 1 источник питания для двухпроводного передатчика через логический выход 22 В
• Дополнительные контакты: до 2 внешних релейных модулей с 8 переключающими контактами или 8 логическими выходами 0/12 В
• Интерфейсы / протоколы: 1 × RS422 / 485 (Modbus); 1 × PROFIBUS DP или RS422 / 485 (Modbus); интерфейс настройки
• Количество каналов управления: до 8 независимых и настраиваемых пользователем каналов управления
• Структура контроллера: P; I; PD; PI; PID (2 набора параметров управления на канал)
• Тип контроллера: контроллер с двумя состояниями; контроллер с тремя состояниями; модулирующий контроллер; непрерывный контроллер; непрерывный контроллер со встроенным регулятором положения
• Программный контроллер: 50 программ, каждая из которых содержит до 100 секций; Максимум. всего 1000 секций, 16 контрольных треков
• Сигналы тревоги: 16 функций контроля предельных значений, каждая из которых имеет 8 выбираемых функций сигнализации с функциями таймера и подтверждения
• Дисплей: 5-дюймовый цветной TFT-экран (320 × 420 пикселей, 27 цветов); простой текстовый дисплей доступен на английском, немецком, французском и других языках; специфичные для процесса тексты и экраны, индивидуально настроенные; отображение гистограммы
• Тип защиты: спереди IP65; сзади IP20
• Напряжение питания: от 110 до 240 В + 10 / -15%, от 48 до 63 Гц; Переменный / постоянный ток от 20 до 30 В, от 48 до 63 Гц
• Формат: 144 мм × 130 мм × 170 мм, установочные размеры 92 мм × 92 мм.
• Особенности: модульная структура с подключаемыми картами, которые могут быть модифицированы индивидуально; простая в использовании программа установки на ПК, включая загрузочное программное обеспечение; функция записи с оценочным программным обеспечением; минимум частота дискретизации 50 мс; процедура автонастройки для определения параметров контроллера; программируемый рабочий уровень; математические и логические функции; программируемые функциональные клавиши и индивидуально настроенный экран процесса для визуализации установки; дистанционное обслуживание и уведомление по электронной почте (через внешний модем)
