Цветовые двухканальные сенсоры CROMLAVIEW

CROMLAVIEW

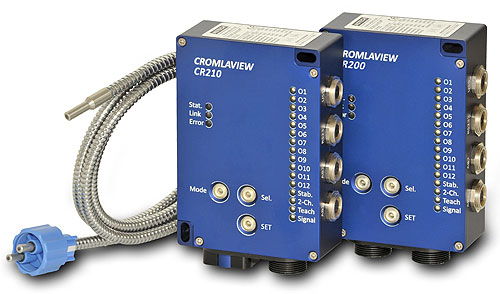

CROMLAVIEW CR200CR200ECR200P

CROMLAVIEW
CR200
CR200E
CR200P

Made in Germany

RS232

лого USB
лого CANopen
лого ProfiBus
лого Ethernet

Цветовые двухканальные сенсоры CROMLAVIEW CR200 для широкого спектра промышленного применения.

Датчик CROMLAVIEW CR200 является цветовым сенсором, соответствующим человеческому восприятию цвета, который с его двумя каналами отвечает самым высоким требованиям. Второй цветовой канал сенсора может использоваться для решения сложных производственных задач, например, как задатчик при сравнительном определении цвета. В двухканальном режиме CR200 может работать, как два отдельных сенсора с одинаковым усилением и интенсивностью освещенности.

При активированной функции стабилизации CROMLASTAB сенсор CR200 может использоваться с внешней установкой, как одноканальный сенсор. Благодаря симметричной внутренней архитектуре сенсора достигается очень высокая стабильность против влияния дрейфа, старения и температуры.

Для двухканального применения при сравнительном определении цвета соответствие и синхронность обоих измерительных каналов являются решающим фактором. Для этого в распоряжении пользователя имеется компенсационная технология CROMLABALANCE, которая выполняет простое и эффективное сопоставление измеренных и заданных значений цвета в обоих каналах. При распознавании "нулевой разницы" между обоими цветовыми каналами может быть определена тождественность цветов, даже если абсолютное значение цвета не фиксировано. Нулевая разница может также использоваться для распозннавания кромок.

Способ определения цветовой разницы имеет преимущества, если прозрачные объекты распознаются на фоне изменяющегося заднего плана (например, прозрачные наклейки в упаковочной индустрии). Изменяющийся задний план часто может быть в форме изменений высоты профиля или поверхностной структуры объекта. В этом случае способ определения цветовой разницы делает возможным распозннавание цветовых структур, что было бы невозможно при абсолютном измерении цвета. Цветовой сенсор имеет множество интерфейсов и опций.

Распознавание различий цвета картона
Распознавание различий цвета пластика
Число измерительных каналов2 канала
Система стбилизацииCROMLASTAB, есть возможность отключения
Определение разницы цветовCR200 с измерением по двум каналам
Установка чувствительности8 ступеней (1x, 4x, 20x, 40x, 80x, 200x, 400x, 800x)
Разрешение по входу3 x 4096 ступеней
Освещение объекта измеренияСветодиод белого цвета, устанавливается до 4096 ступеней
Компенсация внешнего освещенияЕсть
Входы управления2 логических
Выходы логические (стандарт)12
Выходы интерфейс (стандарт)RS232, USB
Выходы интерфейс (опционально)Profibus, CANopen, Fast Ethernet
Индикация19 светодиодов
Управление3 кнопки
Цветовое разрешение (L*a*b)DELab ≤ 1
Время измеренияот 50 мкс и более
Время сохранения сигнала на выходеустанавливается от 0 до 65 с
Число цветов, сохраняемых в памяти350
Степень защитыIP54
Напряжение питания18...28 VDC, макс. 500 мА
Температурный режим-10...55°C
Размер прибора100 x 70 x 30 мм
Вес прибора260 г
Рекомендуемые принадлежности и документация:
  1. Общее описание датчиков цветоопределения (англ.)

CROMLAVIEW CR210CR210ECR210PCR210PN

CROMLAVIEW
CR210
CR210E
CR210P
CR210PN

Made in Germany

RS232

лого USB
лого CANopen
лого ProfiBus
лого Ethernet

Цветовые двухканальные сенсоры CROMLAVIEW CR210 для широкого спектра промышленного применения.

CROMLAVIEW

Цветовой датчик CROMLAVIEW CR210 является сенсором, соответствующим человеческому восприятию цвета, он оценивает разницу цветовых оттенков с точностью человеческого глаза. CR210 оснащён мощным 4-ваттным LED-источником белого цвета. Цветовые оттенки измеряются и оцениваются так, как это делал бы человек.

Широкие возможности сенсора CR210 основаны на многообразии параметров предлагаемых гибких световодов и стационарных миниатюрных объективов, которые могут комбинироваться в зависимости от задачи. Кроме того, сенсор обслуживается также и кнопками. Интегрированная технология CROMLASTAB обеспечивает надежную работу и температурную компенсацию в течение длительного срока службы.

Интерфейсы RS232 или USB позволяют легко интегрировать этот датчик в имеющиеся системы автоматизации производства. Бесплатное ПО CR-Tool для цветных сенсоров CROMLAVIEW делает возможным параметрирование и визуализацию цветовых значений. В качестве стандартного используется 12-битный параллельный интерфейс (24 В / 100 мА), который может выдавать в бинарном коде 4096 значений. Опционально этот сенсор предлагается с интерфейсами Profibus, CANopen, Fast Ethernet. Модульная концепция внутренней архитектуры датчика позволяет использовать и другие, не упомянутые здесь интерфейсы.

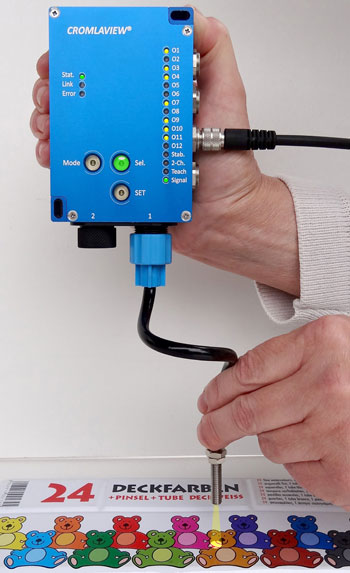

На фотографии представлен пример измерения и распознавания цветовых оттенков, а также сравнения фактического цвета с эталонным образцом с помощью датчика CROMLAVIEW CR210 с гибким световодом длиной 20 см.

Число измерительных каналов1 канал
Внутренний сабилизационный канал1 канал
Система стбилизацииCROMLASTAB, есть возможность отключения
Установка чувствительности8 ступеней (1x, 4x, 20x, 40x, 80x, 200x, 400x, 800x)
Разрешение по входу3 x 4096 ступеней
Освещение объекта измеренияСветодиод белого цвета, устанавливается до 4096 ступеней
Компенсация внешнего освещенияЕсть
Входы управления2 логических
Выходы логические (стандарт)12
Выходы интерфейс (стандарт)RS232, USB
Выходы интерфейс (опционально)Profibus, CANopen, Fast Ethernet
Индикация19 светодиодов
Управление3 кнопки
Цветовое разрешение (L*a*b)DELab ≤ 1
Время измеренияот 50 мкс и более
Время сохранения сигнала на выходеустанавливается от 0 до 65 с
Число цветов, сохраняемых в памяти350
Степень защитыIP54
Напряжение питания18...28 VDC, макс. 500 мА
Температурный режим-10...55°C
Размер прибора100 x 70 x 30 мм
Вес прибора260 г
Рекомендуемые принадлежности и документация:
  1. Общее описание датчиков цветоопределения (англ.)

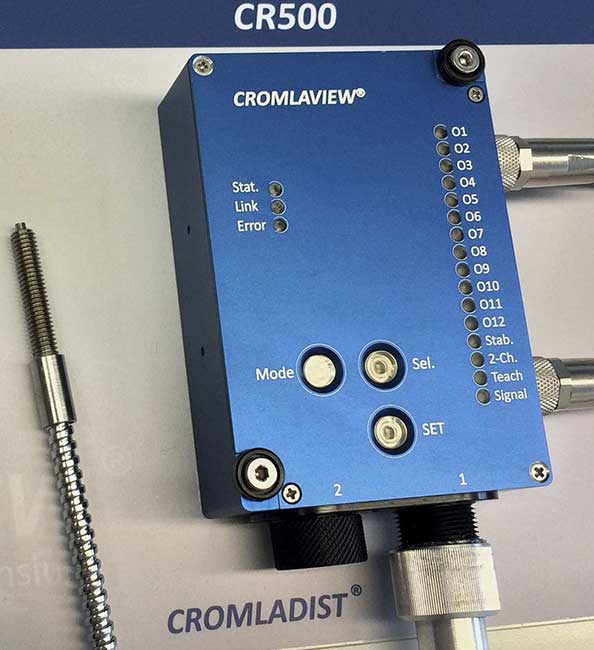

CROMLAVIEW CR500

CROMLAVIEW
CR500

Made in Germany

RS232

лого USB

Цветовые двухканальные сенсоры CROMLAVIEW CR500 с компенсацией расстояния с запатентованной технологией CROMLADIST. Особенностью цветового датчика является компенсация влияния расстояния от объекта до датчика. С помощью специально сконфигурированного оптоволоконного зонда цвет фиксируется на двух уровнях расстояния. Из отношения световых сигналов рассчитывается сигнал коррекции расстояния в реальном времени. Корректируя влияние расстояния, датчик цвета может работать в своей рабочей зоне в значительной степени независимо от расстояния.

Число измерительных каналов1 канал измерительный
Внутренний сабилизационный канал1 канал сабилизационный + 1 канал компенсирующий
Система стбилизацииCROMLASTAB и CROMLADIST, есть возможность отключения
Установка чувствительностипостоянная
Разрешение по входу3 x 4096 ступеней
Освещение объекта измеренияСветодиод белого цвета, устанавливается до 4096 ступеней
Компенсация внешнего освещенияЕсть
Входы управления2 логических
Выходы логические (стандарт)12
Выходы интерфейс (стандарт)RS232, USB
Индикация19 светодиодов
Управление3 кнопки Teach-In
Цветовое разрешение (L*a*b)DELab ≤ 1
Время измеренияот 50 мкс и более
Время сохранения сигнала на выходеустанавливается от 0 до 65 с
Число цветов, сохраняемых в памяти350
Степень защитыIP54
Напряжение питания18...28 VDC, макс. 500 мА
Температурный режим-10...55°C
Размер прибора100 x 70 x 30 мм
Вес прибора260 г

Как и другие цветовые датчики семейства CROMLAVIEW, датчик CR500 обрабатывает цвета перцептивно (то есть воспринимает, в соответствии с человеческим восприятием), и расставляет цветное разделение с точностью человеческого глаза.

Датчик CR500 можно параметрировать через интерфейс RS232 или USB. Программное обеспечение CR-Tool-CR500, поставляемое бесплатно, позволяет параметрировать датчик цвета и визуализировать значения цвета. Монитор расстояния помогает настроить измерительную головку. Кроме того, датчик можно также использовать с помощью кнопок. При этом возможен визуальный контроль посредством 12 светодиодов.

Как и все другие цветовые датчики CROMLAVIEW, датчик CR500 оснащен технологией CROMLASTAB, которая защищает от температурного и возрастного дрейфа, обеспечивая безопасную и надежную работу на протяжении всего жизненного цикла прибора. Датчик содержит собственный источник белого света (светодиод высокой мощности), который синхронизируется с частотой до 2 кГц. Обработка дифференциального светового сигнала CR500 обеспечивает эффективное подавление постороннего света, так что датчик работает независимо от окружающего света.
