Цветовые одноканальные сенсоры CROMLAVIEW

CROMLAVIEW

CROMLAVIEW CR10=экономкласс=

CROMLAVIEW
CR10
=экономкласс=

Made in Germany

Перцептивный одноканальный цветовой сенсор с широким спектром функций. Хотя CROMLAVIEW CR10 находится в очень доступном ценовом диапазоне, он оснащен великолепным распознаванием цвета и проверенной технологией CROMLASTAB. Параметрирование датчика очень просто и выполняется всего тремя нажатиями клавиш.

Число измерительных каналов1
Внутренний сабилизационный канал1
Система стбилизацииCROMLASTAB, есть возможность отключения
Установка чувствительности4 ступени, устанавливается автоматически
Разрешение по входу3 x 4096 ступеней
Освещение объекта измеренияСветодиод белого цвета, устанавливается до 4096 ступеней
Компенсация внешнего освещенияЕсть
Входы управления5 логических, включая Teach-In
Выходы логические (стандарт)1
ИндикацияСветодиоды на кнопках
Управление3 кнопки
Цветовое разрешение (L*a*b)DELab ≤ 1
Время измерения10 мс или 1 мс (устанавливается)
Число цветов, сохраняемых в памяти4
Степень защитыIP67
Напряжение питания18...28 VDC, макс. 500 мА
Температурный режим-15...55°C
Размер прибора41 x 46 x 22 мм
Вес прибора55 г

Несмотря на чрезвычайно компактную конструкцию 41х46х22 мм, датчик оснащен широким спектром функций. В дополнение к одной сенсорной кнопке со светодиодом для индикации рабочих состояний датчик имеет два управляющих входа, которые могут использоваться для запуска измерения и обучения значению цвета. Значения цвета могут быть сохранены с пятью различными значениями допуска. Кроме того, возможно обучение датчика в многоуровневом режиме, в котором значение допуска определяется исключительно представлением нескольких значений цвета.

Практически актуальным в промышленности является установка блокировки клавиш и дополнительная настройка времени удержания выхода 50 мс на выходе. Сам выход переключения (24В/200мА) защищён от короткого замыкания. Особенностью является обнаружение и отображение короткого замыкания выхода. Для того, чтобы выдержать длительный промышленный срок службы, электроника датчика размещена в водонепроницаемом алюминиевом корпусе со степенью защиты IP67. Датчик CR10, как и другие цветовые датчики CROMLAVIEW, работает перцептивно (по аналогии восприятия цвета человеческим глазом) и обрабатывает цветовые значения в цветовом пространстве L*a*b*.

Рекомендуемые принадлежности и документация:
  1. Общее описание датчиков цветоопределения (англ.)

CROMLAVIEW CR50=экономкласс=

CROMLAVIEW
CR50
=экономкласс=

Made in Germany

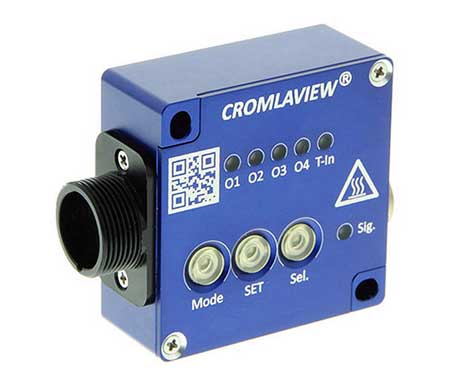

Цветовые одноканальные сенсоры CROMLAVIEW CR50 с подсоединяемым гибким световодом, длина которого может быть выбрана от 0,2 до 30 м. Сенсоры относятся к экономклассу и предназначены для промышленного применения с функцией обучения, то есть сканируются и сохраняются в памяти сенсора до 4-х цветовых объектов. Далее при контроле потока объектов при несовпадении цвета срабатывает один из 4-х выходных триггеров.

CROMLAVIEW

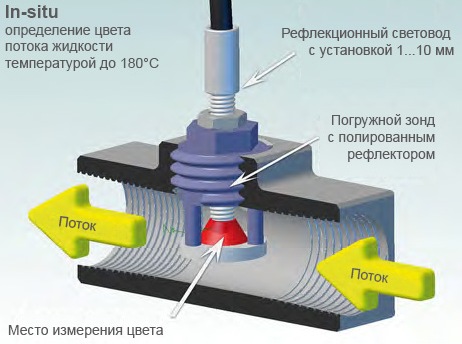

С разработкой погружного зонда появилась возможность контролировать цвет жидкости «на месте» в потоке, без отбора проб. В химической промышленности цвет и насыщенность цвета жидкости часто является показателем концентрации краситилей, активного кислорода или взвешенных частиц. То же самое относится к анализу воды, очистке жидкостей или растворителей.

Число измерительных каналов1
Внутренний сабилизационный канал1
Система стбилизацииCROMLASTAB, есть возможность отключения
Установка чувствительности8 ступеней (1x, 4x, 20x, 40x, 80x, 200x, 400x, 800x)
Разрешение по входу3 x 4096 ступеней
Освещение объекта измеренияСветодиод белого цвета, устанавливается до 4096 ступеней
Компенсация внешнего освещенияЕсть
Входы управления1 логический
Выходы логические (стандарт)4
Индикация9 светодиодов
Управление3 кнопки
Цветовое разрешение (L*a*b)DELab ≤ 1
Время измерения10 мс или 1 мс (устанавливается)
Число цветов, сохраняемых в памяти4
Степень защитыIP54
Напряжение питания18...28 VDC, макс. 500 мА
Температурный режим-10...55°C
Размер прибора50 x 50 x 21 мм
Вес прибора80 г
Рекомендуемые принадлежности и документация:
  1. Общее описание датчиков цветоопределения (англ.)
  2. Иллюстрированная инструкция по ручному параметрированию датчиков CR50 (англ.)

CROMLAVIEW CR50-FO=экономкласс=

CROMLAVIEW
CR50-FO
=экономкласс=

Made in Germany

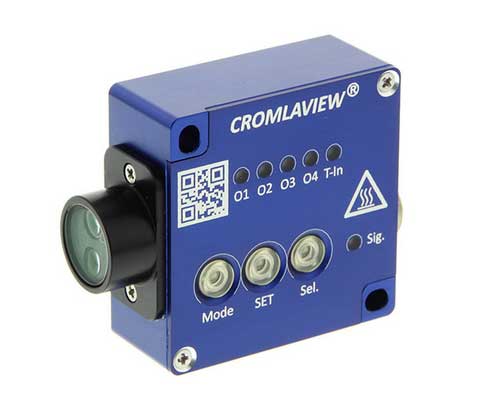

Цветовые одноканальные сенсоры CROMLAVIEW CR50 со встроенным короткофокусным объективом. Расстояние до объекта 30...60 мм, размер светового пятна 5...10 мм. Сенсоры относятся к экономклассу и предназначены для промышленного применения с функцией обучения, то есть сканируются и сохраняются в памяти сенсора до 4-х цветовых объектов. Далее при контроле потока объектов при несовпадении цвета срабатывает один из 4-х выходных триггеров.

CROMLAVIEW
Число измерительных каналов1
Внутренний сабилизационный канал1
Система стбилизацииCROMLASTAB, есть возможность отключения
Установка чувствительности8 ступеней (1x, 4x, 20x, 40x, 80x, 200x, 400x, 800x)
Разрешение по входу3 x 4096 ступеней
Освещение объекта измеренияСветодиод белого цвета, устанавливается до 4096 ступеней
Компенсация внешнего освещенияЕсть
Входы управления1 логический
Выходы логические (стандарт)4
Индикация9 светодиодов
Управление3 кнопки
Цветовое разрешение (L*a*b)DELab ≤ 1
Время измерения10 мс или 1 мс (устанавливается)
Число цветов, сохраняемых в памяти4
Степень защитыIP54
Напряжение питания18...28 VDC, макс. 500 мА
Температурный режим-10...55°C
Размер прибора50 x 50 x 21 мм
Вес прибора80 г
Рекомендуемые принадлежности и документация:
  1. Общее описание датчиков цветоопределения (англ.)
  2. Иллюстрированная инструкция по ручному параметрированию датчиков CR50 (англ.)

CROMLAVIEW CR100

CROMLAVIEW
CR100

Made in Germany

RS232

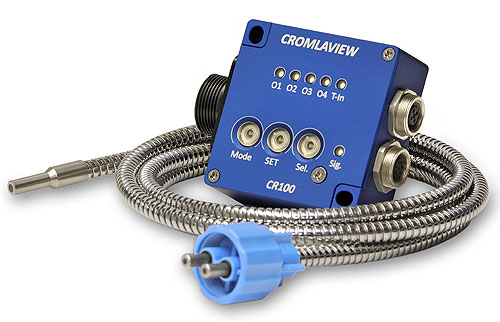

Цветовые одноканальные сенсоры CROMLAVIEW CR100 с гибким световодом для широкого спектра промышленного применения.

Распознавание цвета и оттенков молока

Распознавание самых тонких цветовых оттенков на различных поверхностях является сильной стороной цветового сенсора CROMLAVIEW CR100. Благодаря присоединению гибкого световода сенсор может быть приспособлен к любым производственным условиям. Размер (диаметр) контрольного участка для сканирования цвета может быть выбран в соответствии с задачей, для этого предлагается множество разнообразных световодов. Вследствие продуманной программной концепции сенсор может быть легко параметрирован с помощью кнопок. Для решения более сложных задач пользователю предоставляется программное обеспечение, которое позволяет визуализировать все настройки, сохранять до 350 цветов в памяти сенсора и экспортировать их, как файл CSV. Оснащенный эффективным LED-сканером, сенсор достаточно компактен. Интегрированная технология канала стабилизации CROMLASTAB обеспечивает надежную работу и температурную компенсацию в течение длительного срока службы.

Число измерительных каналов1
Внутренний сабилизационный канал1
Система стбилизацииCROMLASTAB, есть возможность отключения
Установка чувствительности8 ступеней (1x, 4x, 20x, 40x, 80x, 200x, 400x, 800x)
Разрешение по входу3 x 4096 ступеней
Освещение объекта измеренияСветодиод белого цвета, устанавливается до 4096 ступеней
Компенсация внешнего освещенияЕсть
Входы управления2 логических
Выходы логические (стандарт)4
Выходы интерфейс (стандарт)RS232
Индикация9 светодиодов
Управление3 кнопки
Цветовое разрешение (L*a*b)DELab ≤ 1
Время измеренияот 50 мкс и более
Время сохранения сигнала на выходеустанавливается от 0 до 65 с
Число цветов, сохраняемых в памяти350
Степень защитыIP54
Напряжение питания18...28 VDC, макс. 500 мА
Температурный режим-10...55°C
Размер прибора50 x 50 x 21 мм
Вес прибора80 г
Рекомендуемые принадлежности и документация:
  1. Иллюстрированная инструкция по ручному параметрированию датчиков CR100 (англ.)
  2. Общее описание датчиков цветоопределения (англ.)

CROMLAVIEW CR100-FO

CROMLAVIEW
CR100-FO

Made in Germany

RS232

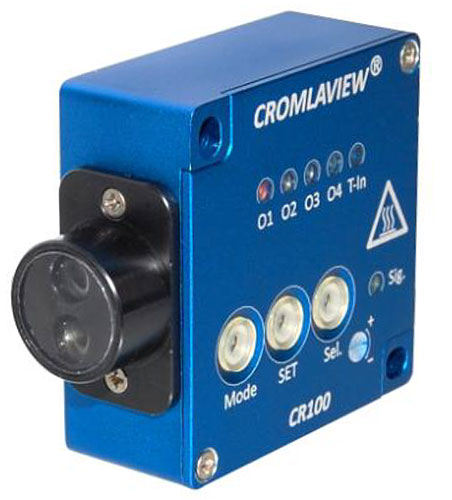

Цветовые одноканальные сенсоры CROMLAVIEW CR100-FO с миниатюрным встроенным объективом для широкого спектра промышленного применения.

Различие золотых и серебрянных контактов
Распознавание самых тонких цветовых оттенков на различных поверхностях является сильной стороной цветового сенсора CROMLAVIEW CR100. Вследствие продуманной программной концепции сенсор может быть легко параметрирован с помощью кнопок. Для решения более сложных задач пользователю предоставляется программное обеспечение, которое позволяет визуализировать все настройки, сохранять до 350 цветов в памяти сенсора и экспортировать их, как файл CSV. Оснащенный эффективным LED-сканером сенсор достаточно компактен. Интегрированная технология канала стабилизации CROMLASTAB обеспечивает надежную работу и температурную компенсацию в течение длительного срока службы.
Число измерительных каналов1
Внутренний сабилизационный канал1
Система стбилизацииCROMLASTAB, есть возможность отключения
Установка чувствительности8 ступеней (1x, 4x, 20x, 40x, 80x, 200x, 400x, 800x)
Разрешение по входу3 x 4096 ступеней
Освещение объекта измеренияСветодиод белого цвета, устанавливается до 4096 ступеней
Компенсация внешнего освещенияЕсть
Входы управления2 логических
Выходы логические (стандарт)4
Выходы интерфейс (стандарт)RS232
Индикация9 светодиодов
Управление3 кнопки
Цветовое разрешение (L*a*b)DELab ≤ 1
Время измеренияот 50 мкс и более
Время сохранения сигнала на выходеустанавливается от 0 до 65 с
Число цветов, сохраняемых в памяти350
Степень защитыIP54
Напряжение питания18...28 VDC, макс. 500 мА
Температурный режим-10...55°C
Размер прибора50 x 50 x 21 мм
Вес прибора80 г
Рекомендуемые принадлежности и документация:
  1. Иллюстрированная инструкция по ручному параметрированию датчиков CR100 (англ.)
  2. Общее описание датчиков цветоопределения (англ.)

CROMLAVIEW CR100-PM

CROMLAVIEW
CR100-PM

Made in Germany

RS232

Цветовые одноканальные сенсоры CR100-PM представляют собой специальное исполнение сенсоров CR100 и разработаны специально для автоматического распознавания цветовой маркировки или штрихкода, например, на этикетках, на поверхности изделия итд.

" Распознавание цветовой маркировки

Благодаря высокой степени правдоподобности распознанного цвета и современной адаптивной технологии обработки цифровых сигналов датчик может легко распознавать и идентифицировать маркировку, имеющую недостаточно контрастный задний фон. При этом качество и повторяемость распознавания гарантируются. Интегрированная технология канала стабилизации CROMLASTAB обеспечивает надежную работу в условиях помех от внешнего освещения и температурную компенсацию в течение длительного срока службы.

В конструкции датчика CR100-PM применяется т. н. технология трёх диапазонов. Измерительный световой луч спектрально нормирован и распределён в трех диапазонах красного, зеленого и синего цветов. По возможностям функции подбора и определения цветов датчик приближён к глазу человека. Датчик содержит в себе источник белого света, который синхронизируется с частотой до 10 кГц. В каждом такте происходит определение цвета в освещённой и в тёмной фазах, в результате чего достигается независимость от окружающего света.

Применение датчика легкое и удобное. Пользователь не должен выполнять процедуру обучения датчика, маркировка автоматически определяется и сохраняется в памяти датчика. После старта датчик сканирует поверхность и фон, отклонения автоматически распознаются в качестве маркировки. При этом возможно, соответственно числу выходов датчика, автоматически распознавать до 4-х разных маркировок. Этот 4 марок цвет может быть обучается и выводится в соответствии с количеством коммутационных выхода.

Число измерительных каналов1
Внутренний сабилизационный канал1
Система стбилизацииCROMLASTAB, есть возможность отключения
Установка чувствительности8 ступеней (1x, 4x, 20x, 40x, 80x, 200x, 400x, 800x)
Разрешение по входу3 x 4096 ступеней
Освещение объекта измеренияСветодиод белого цвета, устанавливается до 4096 ступеней
Компенсация внешнего освещенияЕсть
Входы управления2 логических
Выходы логические (стандарт)4
Выходы интерфейс (стандарт)RS232
Индикация9 светодиодов
Управление3 кнопки
Цветовое разрешение (L*a*b)DELab ≤ 1
Время измеренияот 50 мкс и более
Время сохранения сигнала на выходеустанавливается от 0 до 65 с
Число цветов, сохраняемых в памяти350
Степень защитыIP54
Напряжение питания18...28 VDC, макс. 500 мА
Температурный режим-10...55°C
Размер прибора50 x 50 x 21 мм
Вес прибора80 г
Рекомендуемые принадлежности и документация:
  1. Иллюстрированная инструкция по ручному параметрированию датчиков CR100 (англ.)
  2. Общее описание датчиков цветоопределения (англ.)
