CROMLAVIEW

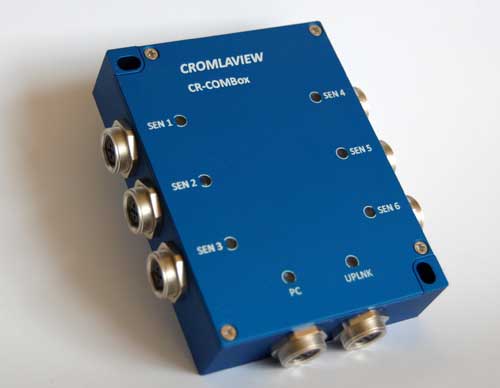

Объединительный блок CR-COMBox

Объединительный блок CR-COMBox

Послать запрос

RS232

Объединительный блок CR-COMBox для подключения до 6/7 цветовых сенсоров CROMLAVIEW к компьютеру по одному каналу RS232.

CR-COMBox дополняет палитру цветовых датчиков CROMLAVIEW, он может быть использован совместно с CR100, CR200 и CR210. CR-COMBox представляет собой многопортовый повторитель на основе RS232 для промышленного использования. Принцип действия базируется на том, что к каждому цветному сенсору CROMLAVIEW можно обращаться по индивидуальному адресу. Адресное пространство делает возможным подключение до 255 цветовых сенсоров, с которыми можно работать через один COM порт. К одному CR-COMBox могут быть подключены до 7 цветовых сенсоров. При каскадировании нескольких CR-COMBox разъём UPLINK соединяется с компьютерным выходом следующего COMBox.

Электропитание CR-COMBox происходит через подключенные сенсоры, которые специально оснащаются для этого режима. Внешнее электроснабжение не требуется. Сокращаются издержки по прокладке кабельной сети между центральным блоком управления и сенсорами, особенно при больших расстояниях.

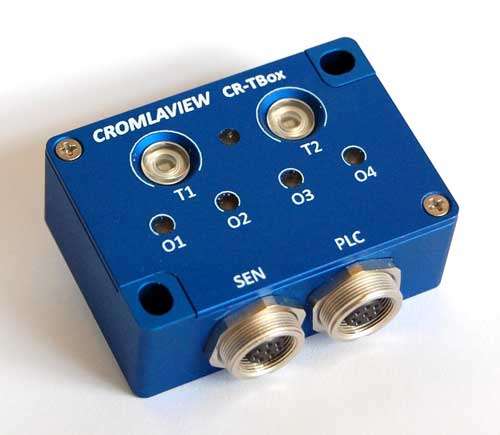

Блок подключения сенсоров CR-TBox

Блок подключения сенсоров CR-TBox

Послать запрос

Блок подключения и обучения сенсоров CR-TBox

Цветные сенсоры CROMLAVIEW CR100, CR200 и CR210 располагают специальным модусом работы, при котором ими можно управлять через триггерные входы. Это типично для централизованных систем автоматизации, где процессом управляет компьютер или ПЛК. В отдельных случаях этот способ может потребоваться при ручном управлении контролем цвета, например, при контроле единичных предметов. Этот модус активируется нажатием кнопки Т1. Нажатие кнопки Т2 приводит к установке режима Teach In, то есть запоминания цвета.

Для визуализации распознанных цветов в распоряжении пользователя имеются 4 светодиода, которые могут использоваться для основной установки 4-х цветов или при бинарном кодировании для 15 цветов.


Гибкие световоды

Гибкие световоды

Послать запрос

Благодаря комбинации датчиков CROMLAVIEW с соответствующими задаче гибкими световодами обеспечивается многообразие возможных применений и легкая адаптация к геометрии объекта и другим условиям. Ниже приведен принцип номерообразования гибкого световода и краткое описание параметров и свойств.

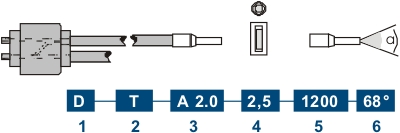

Конструкция гибкого световода

  1. На первом месте в номере ставится выбранный рабочий модус (режим), который является одним из важнейших параметров световода. При этом надо различать модус сквозного освещения и модус отраженного освещения. Последний может использоваться для отражающих и глянцевых поверхностей, т.н. V-образное решение.

    Ключ Значение Пример
    R Модус (режим) отраженного освещения Модус отраженного освещения
    D Модус (режим) сквозного освещения Модус сквозного освещения
    D Модус (режим) сквозного освещения (V-образное) для отражающих и глянцевых поверхностей Модус сквозного освещения (V-образное)

  2. На втором месте в номере находится описание механических и температурных характеристик выбранного гибкого световода. На заказ опционально могут быть изготовлены световоды с рабочей температурой до 700°C.

    Ключ Тип Свойства
    T Металлический спиральный шланг со стекловолоконной внутренней оплёткой и силиконовой внешней оболочкой Очень гибкий, высокая нагрузочная способность против перегиба, растягивания и скручивания, температура до 180°C, влагоустойчивый
    E Оболочка из нержавеющей стали, гибкий спиральный шланг Гибкий, защита от механической нагрузки, температура до 400°C
    M Гибкий латунный хромированный спиральный шланг Гибкий, защита от механической нагрузки, температура до 180°C
    Z Гибкий латунный спиральный шланг с пластиковой оболочкой Гибкий, защита от механической нагрузки, как растяжение и давление, температура до 80°C
    P Очень гибкий пластиковый шланг Очень гибкий, тонкий, температура до 80°C, экономкласс

  3. На третьем месте в номере находится описание наконечника, который является очень важной деталью для образуемой геометрии света и для подсоединяемого объектива. Здесь описаны только несколько часто применяемых типов световодов. Полное описание в Техданных.

    Ключ Значение Изображение
    A Наконечник Тип A, нержавеющая сталь Наконечник Тип A
    C Наконечник Тип C, нержавеющая сталь, резьба M4, M6 и M10 Наконечник Тип C

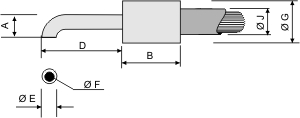

    D Наконечник Тип D, нержавеющая сталь, изогнут Наконечник Тип D

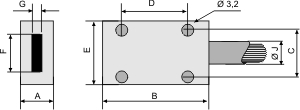

    Q Наконечник Тип Q, алюминий в качестве линейного сенсора шириной 0.2 ... 0.5 мм и длиной 5 ... 28 мм Наконечник Тип Q


  4. На четвёртом месте в номере для всех наконечников может быть индивидуально выбрано поперечное сечение светопровода.
  5. На пятом месте в номере может быть заказана длина световода вплоть до 30 м. Однако стандартные значения длины 600, 1200, 1800 и 2400 мм, более длинные световоды имеют ограничения по передаче коротковолнового светового сигнала.
  6. На шестом месте в номере последний параметр, который обозначает угол входящего и выходящего световых потоков. Стандартное значение угла составляет 68°. В некоторых случаях применяется наконечник с углом 22° или 121°.
