Датчик длины и скорости с РТВ-сертификацией VLM500-MID для бесконтактного измерения длины движущегося материала в калибруемых измерительных установках

ASTECH

Немецкая компания ASTECH предлагает решения для бесконтактного измерения расстояния, длины, ширины, скорости, уровня наполнения, а также системы распознавания цвета. Фирма производит отдельные компоненты и комплектные системы, включающие в себя современные оптоэлектронные и лазерные сенсоры, модули обработки сигналов и интерфейсные модули для подключения к промышленным системам управления. На долю компании ASTECH приходится примерно треть европейского и более половины немецкого рынка металлургии и пластмасс в сегменте измерения скорости перемещения продукции.

Если средства измерений используются в общественных интересах, в коммерческом или официальном обороте, необходимо соблюдать "Закон об измерениях и поверках" (MessEG), который применяется в Германии. Данная обязанность по поверке распространяется также на средства измерения длины. В целях гармонизации правовых положений, регулирующих предоставление средств измерений на территории европейских государств, Европейский парламент издал Директиву 2004/22/EC по средствам измерений (MID). Она была перенесена в немецкое законодательство путем адаптации MessEG, и вступила в силу поправка к MID 2014/32/EU.

Бесконтактный оптический счетчик VLM500-MID является измерительным прибором скорости и длины, который соответствует требованиям Европейской директивы по измерительным приборам MID 2014/32/EU. Это счетчик VLM500-MID был протестирован Физико-техническим Федеральным Ведомством (PTB) для использования в линейных энкодерах или промышленных длиномерах (MI-009). В целях официального утверждения типа устройства VLM500 считаются счетчиками. Это делает их частью линейного энкодера. Для VLM500-MID имеется свидетельство об утверждении конструкции, которое состоит из хорошо известного датчика VLM500 и CDB дисплея с запоминающим устройством. Это упрощает интеграцию VLM500 в линейную измерительную технику.

VLM500

VLM500-MID создан на базе успешного бесконтактного оптического скоростного измерителя VLM500. В VLM500 принцип пространственного фильтра реализован на основе CCD-датчика. Пространственный фильтр - это общий термин, обозначающий принцип измерения для оптического определения скорости и/или длины движущихся материалов.

VLM500 не предъявляет жестких требований к качеству поверхности измеряемого объекта: на периодических структурах текстиля можно измерять так же, как и на поверхностях металлов, дерева, резины или бумаги. Значения записанной длины отображаются на дисплее и по окончании процесса измерения сохраняются. Кроме того, данные могут быть распечатаны напрямую или переданы на дополнительный промышленный интерфейс.

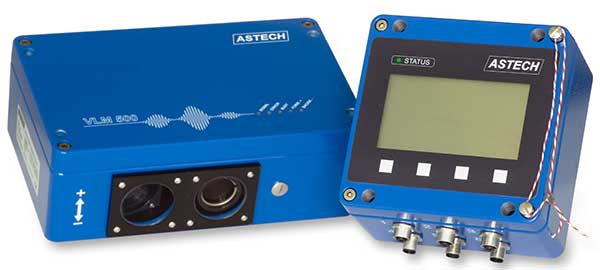

VLM500-MID состоит из "обычного" блока VLM500 со специальной прошивкой и блока управления и индикации CDB. В связи с требованиями законодательства юридически значимые параметры (см. руководство VLM500-MID) заблокированы по сравнению с обычным VLM500. Блок CDB хранит значения измерения длины не менее 90 дней и предотвращает манипулирование ими. VLM500 и CDB соединены кабелем постоянно. Для программирования параметров требуется специальный донгл (аппаратный электронный ключ). После того, как измерительная система принята поверителем, он пломбирует VLM500-MID.

Благодаря прочной конструкции VLM500-MID предназначен для использования в жестких промышленных условиях и позволяет определять скорость и длину без проскальзывания в различных производственных процессах. Достигается высокая динамика и точность измерений. Благодаря бесконтактному принципу измерения, VLM500 работает не только точнее, чем системы скольжения или качения, но и без износа, связанного с трением, что минимизирует потребность в сервисном обслуживании. Таким образом, повреждение или загрязнение измеряемой поверхности исключается.

Оптический измеритель VLM500

VLM500-MID работает автономно. В устройство встроены датчики, освещение, обработка сигналов и источник питания. Благодаря обширной параметризации, в том числе и на русском языке, пользователь имеет в своем распоряжении широкий спектр функций, которые гарантируют гибкое применение. В частности, можно параметрировать время опроса и время выхода, скользящее усреднение или масштабирование выходов частоты вращения и длины. Все устройства совместимы по шине (RS232, RS422/RS485, USB, Profibus, Profinet, EtherNet/IP, TCP/IP) и могут синхронизироваться. VLM500 может быть легко интегрирован в существующие процессы, системы управления или сбора данных процесса через свои интерфейсы. Легко настраивается и параметрируется (программа параметрирования VLMTool предоставляется бесплатно).

Технически "обычные" устройства VLM500 и устройства VLM500-MID эквивалентны. Таким образом, мы рекомендуем использовать устройства MID только в тех случаях, когда это прямо предусмотрено законом. Например, по европейской директиве MID/WELMEC. В противном случае значительно более высокая цена и ограничение функциональности были бы неоправданы.
