Немецкая компания ASTECH предлагает решения для бесконтактного измерения расстояния, длины, ширины, скорости, уровня наполнения, а также системы распознавания цвета. Фирма производит отдельные компоненты и комплектные системы, включающие в себя современные оптоэлектронные и лазерные сенсоры, модули обработки сигналов и интерфейсные модули для подключения к промышленным системам управления. На долю компании ASTECH приходится примерно треть европейского и более половины немецкого рынка металлургии и пластмасс в сегменте измерения скорости перемещения продукции.

VLM500 бесконтактный высокоточный датчик для измерения длины и скорости непрерывно движущихся различных материалов: металлический лист, труба, профиль, кабель, бумага, текстиль, пластик, резина, керамика, древесина. VLM500 позволяет решить самые разные задачи, например, измерение, мерная нарезка, позиционирование, регулирование, контроль качества итд. Применение датчиков VLM500 обеспечит безусловное технологическое преимущество предприятия в условиях конкуренции.

1. VLM500 на контроле длины нарезки латунной ленты.
2. VLM500 на контроле скорости прокатываемой латунной ленты.
3. VLM500 на контроле длины нарезки керамической трубы.
4. VLM500 на контроле толщины, как разницы скоростей.
5. VLM500 на контроле скорости текстильной нити.
6. VLM500 на контроле скорости фильтровального материала.
7. VLM500 на контроле длины холоднокатанной ленты.
8. VLM500 на контроле длины алюминиевой ленты.
9. VLM500 на контроле скорости бумажной ленты.
10. VLM500 на контроле длины мерной нарезки трубы.
11. VLM500 на контроле длины мерной нарезки проволоки.
12. VLM500 на контроле длины мерной нарезки ленты.
13. VLM500 на контроле длины горячей светящейся трубы.
14. VLM500 на контроле длины и скорости медной трубы.
15. VLM500 в защитном корпусе на контроле длины плит.
16. VLM500 на контроле длины мерной нарезки трубы.
17. VLM500 в защитном корпусе на контроле горячей ленты.
18. VLM500 на контроле длины холоднокатанной ленты.
19. VLM500 на контроле длины нарезки керамической трубы.
20. VLM500 на контроле длины холоднокатанной ленты.
21. VLM500 на контроле скорости текстильной нити.
22. VLM500 на контроле скорости пластиковой ленты.
23. VLM500 на контроле длины мерной нарезки трубы.
24. VLM500 на контроле длины проката на правильной машине.
25. VLM500 на контроле длины мерной нарезки полосы.

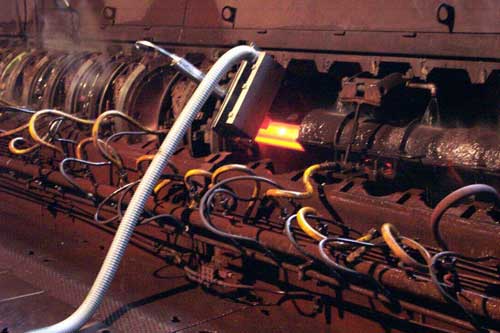

26. VLM500 в защитном корпусе на контроле горячей трубы.

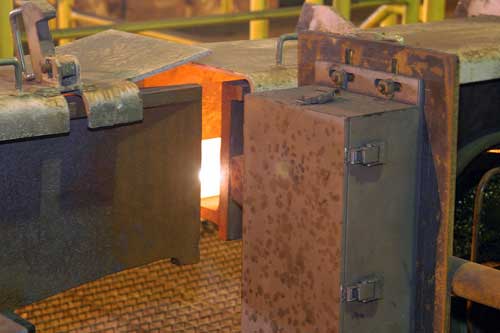

27. VLM500 в защитном корпусе на контроле горячей трубы.

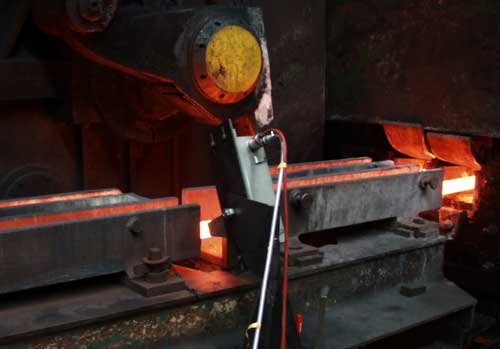

28. VLM500 в защитном корпусе на контроле горячей трубы.

Оптический измеритель VLM500

Оптический
измеритель
VLM500

Послать запрос

Компания ASTECH предлагает VLM500 в качестве чрезвычайно надежного, хорошо зарекомендовавшего себя датчика, точно приспособленного к требованиям промышленной практики. Независимо от материала, VLM500 измеряет бесконтактным способом длину и скорость, и благодаря его интерфейсам он может быть оптимальным способом интегрирован в процесс автоматизации и обеспечения качества. При измерении отсутствует контакт, проскальзывание и износ поверхностей, обеспечивается высокая точность, надёжность и экономичность применения, прибор несложен при вводе в эксплуатацию.

Оптический измеритель VLM500

Бесконтактный высокоточный измеритель VLM500 предназначен для измерения с точностью до 0,05% длины и скорости различных непрерывно движущихся материалов, таких, как лист, труба, профиль, плёнка, керамика, бумага, древесина, резина, нить, фольга, текстиль, кабель. Прибор позволяет автоматизировать многие процессы, например, управление мерной нарезкой, контроль раскроенных листов и даже определение толщины листа при прокате.

VLM500 применяется при намотке катушек и рулонов, на экструдерах, при вальцовке, рихтовке, вытяжке и других технологиях обработки материалов. Принцип измерения нечувствителен к изменяющимся свойствам матовой, глянцевой, маслянистой, зернистой поверхности, к различным неровностям и загрязнениям. Посторонний внешний свет компенсируется программно-техническими методами. Для металлургии VLM500 выпускается также в специальном исполнении для работы с раскалёнными до высокой температуры светящимися трубами, профилями, листом, проволокой из различных металлов, включая сталь, медь, латунь, алюминий.

Принцип работы VLM500

Источник белого света, мощный светодиод (LED), посредством первого объектива создаёт на поверхности измеряемого материала световое пятно, изображение которого на уровне кристаллической решётки через второй объектив считывается фотодиодной матрицей высокого разрешения. Изображение анализируется быстродействующим мощным процессором, который по последовательности смены изображений расчитывает скорость материала, вплоть до 50 м/с. В основе датчика VLM500 лежит пространственно распределенный частотный фильтр (англ.: spatial filter), который позволяет выполнять бесконтактное измерение длины и скорости движущихся материалов. Такой принцип обеспечивает фильтрацию выделенных решетчатых структур (т. н. импульсная сеточная модуляция). Оптически различимые структуры поверхности материала распознаются, программно структурируются, как решётка и передаются на CCD-датчик. Оптические датчики, которые используют этот принцип, работают без соприкосновения с поверхностью объекта и обеспечивают таким образом полностью бесконтактное измерение.

Оптический измеритель VLM500

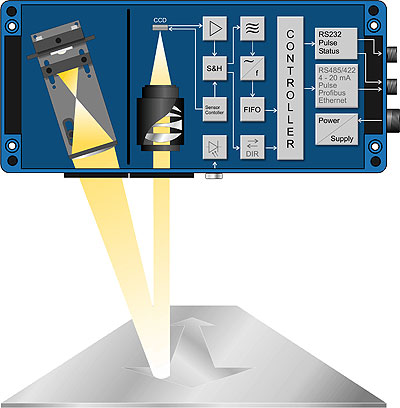

Через объектив измеряемый объект отображается на строку датчика CCD, который действует как дифференциальная оптическая решетка. Это специализированная аналоговая микросхема, состоящая из светочувствительных фотодиодов, использующая технологию приборов с зарядовой связью. Строка CCD работает только как оптическая решетка и не используется для съёмки изображения. Интегрированный в датчик источник белого света служит для освещения измеряемого объекта. Влияние внешнего света эффективно подавляется в процессе отображения объекта, этот вопрос был решен технологически.

Вследствие импульсной сеточной модуляции при движении объекта возникает импульсный сигнал, частота которого пропорциональна скорости объекта. Из измеренной частоты сигнала рассчитывается скорость и длина объекта. Благодаря многоконтурному регулированию сигнала и сложным алгоритмам происходит практически автоматическое приспособление датчика к различным структурам, освещенности и поверхности материалов.

VLM500 работает автономно; датчик, освещение, обработка сигнала и электропитание интегрированы в приборе. Благодаря цифровой концепции системы в распоряжении пользователя имеются разнообразные функции, гарантирующие гибкость применения. Благодаря имеющимся в приборе интерфейсам VLM500 легко сочетается с производственными процессами, органами управления и системами сбора результатов измерения, характеризуется простотой обслуживания и калибровки. Для использования в экстремальных условиях может быть поставлен специальный защитный корпус.

Программное обеспечение VLMTool предоставляется бесплатно, оно позволяет выполнять конфигурирование измерителя, менять настройки и параметры через интерфейс RS232. Все установки могут быть защищены паролем. Техника работы с программой детально описана в инструкции по эксплуатации. Опционально предлагается определение направления движения, часы реального времени, различные счетчики, монтажные принадлежности, защитный корпус, вентиляторный обдув, благодаря которому прибор может проводить измерения в условиях сильной задымленности, что характерно для металлургического производства.

Выходные сигналы VLM500 идентичны сигналам инкрементального энкодера, они вырабатываются быстродействующим процессором пропорционально скорости. Измеритель может интегрироваться в имеющуюся систему автоматизации или обработки данных. Все входы и выходы являются оптоизолированными, то есть они гальванически развязаны с остальной электроникой. Для программирования и конфигурирования предназначен интерфейс RS 232, который является стандартом и имеется в каждом приборе. Базовое исполнение VLM500 располагает картой AB3 с 4 выходами: один логический "Лампа ОК", два программируемых импульсных выхода (фазы A и B), а четвертый программируемый выход служит сигналом рабочего статуса.

VLM500 имеет три входа управления: Standby, направление и триггер. Дальнейшие последовательные и шинные интерфейсы, аналоговые выходы, различные импульсные выходы с высоким расширением опционально доступны в виде плат расширения. Подробнее об оснащении измерителя, опциональных интерфейсных картах и принадлежностях на следующей странице.

VLM500 A универсальный измеритель с автоподстройкой к изменяющимся свойствам поверхности различных материалов.

VLM500 D специальный измеритель для металлов, имеет широкую гамму допускаемых дистанций.

VLM500 L специальный измеритель для малых скоростей.

VLM500 E универсальный измеритель с увеличенной до 330 мм рабочей дистанцией.

Отдельно представлены и проиллюстрированы многочисленные особенности применения бесконтактного датчика VLM500 для решения различных производственных задач.

В представленной фотогалерее размещены 28 фотографий из имеющихся примерно 300 фотографий бесконтактного датчика VLM500 на реальном производстве.


Исполнение VLM500 VLM500 A VLM500 D VLM500 L VLM500 E

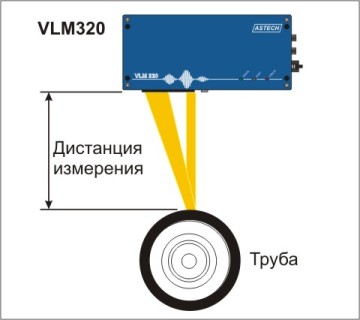

Дистанция измерения стандартная (точность измерения 0,05%) 185 ± 15 мм 240 ± 15 мм 170 ± 10 мм 330 ± 30 мм
Дистанция измерения расширенная (точность измерения 0,2%) 185 ± 15 мм 240 ± 30 мм 170 ± 15 мм 330 ± 30 мм
Пределы измеряемой скорости при стандартной дистанции 0,010...36,6 м/с
0,60...2200 м/мин
0,003...20,0 м/с
0,18...1200 м/мин
0,002...4,16 м/с
0,12...250 м/мин
0,010...33,3 м/с
0,60...2000 м/мин
Пределы измеряемой скорости при расширенной дистанции 0,020...66,6 м/с
1,20...4000 м/мин
0,012...40,0 м/с
0,72...2400 м/мин
0,005...10,0 м/с
0,30...600 м/мин
0,016...45,0 м/с
1,00...2700 м/мин
Пределы измеряемой скорости при стандартной дистанции со встроенным фильтром FB2V 0,006...3,5 м/с
0,36...210 м/мин
0,003...2,5 м/с
0,18...150 м/мин
0,002...1,6 м/с
0,08...100 м/мин
0,007...4,5 м/с
0,41...270 м/мин
Пределы измеряемой скорости при расширенной дистанции со встроенным фильтром FB2V 0,012...7,0 м/с
0,72...420 м/мин
0,007...5,5 м/с
0,42...330 м/мин
0,004...3,3 м/с
0,25...200 м/мин
0,014...9,0 м/с
0,82...540 м/мин



Основные общие технические данные VLM500:

Диапазон измеряемых скоростейот 0,06 до 3000 м/мин, то есть от 0,001 до 50 м/с
Дистанция (расстояние до объекта)170, 185 или 240 мм (разные модели)
Погрешность измерения по DIN 13190,1%
ДетекторCCD (ПЗС) с дифференциальной модулирующей решеткой
Источник светаLED белого цвета
Энергообеспечение24 V DC
Потребляемая мощностьдо 20 W
Температурный режим0...+50°C
Класс защитыIP 65
Размеры корпуса, мм260 х 160 х 90
Точность при стандартной дистанции0,025%
Точность при расширенной дистанции0,2%
Повторяемость результатов0,025%
Сохраняемая длина400 км может долговременно сохраняться в памяти прибора
Вес прибора3,3 кг
Стандартный выходOUT0 = логический выход, сообщение об ошибке
Стандартный выходOUT1 и OUT2 = 2 импульсных выхода 0,2 Гц...25 кГц с разрешением 5 нс, со смещением фазы, эмулятор инкрементального энкодера
Стандартный выходOUT3 = логический выход, сигнал статуса (рабочего состояния) прибора
Стандартный входIN0 = логический вход Standby (0 или 24 В)
Стандартный входIN1 = логический вход направления движения материала (0 или 24 В)
Стандартный входIN2 = логический триггерный вход для организации режима СТАРТ - СТОП (0 или 24 В)
Опциональный выходАналоговый выход 4...20 мА, разрешение 16 бит
Опциональный выходИнтерфейсы RS485, RS422 или RS232
Опциональный выходИнтерфейсы Ethernet (UDP/IP и TCP/IP) или Profibus DP
Опциональный выходИмпульсный сдвоенный выход 0,2 Гц...50 кГц с разрешением 5 нс, со смещением фазы
Опциональный выходИмпульсный сдвоенный выход 0,2 Гц...2 МГц с разрешением 5 нс, со смещением фазы
Опциональные принадлежностиСветовые барьеры, распознавание направления движения, различные счётчики и цифровые индикаторы
Рекомендуемые принадлежности и документация:
