в SkypeДифференциальные манометры
Компания FISCHER Mess- und Regeltechnik GmbH предлагает системные решения на базе измерения и регулирования физических величин, как давление, перепад давления, расход, уровень заполнения и температура. В зависимости от требований системы дополняются другими измерительными технологиями. Таким образом компания обеспечивает построение системной архитектуры, отвечающей специфичным требованиям по реализации безотказных и экономичных производственных процессов. Используя технику измерений и регулирования компании FISCHER, пользователь может оптимизировать производственные процессы и получить снижение производственных затрат.
| Прибор | Жидк. | Газ | Мин. | Макс. | ATEX | Выход | Тех. лист | Инстр. |
|---|---|---|---|---|---|---|---|---|
| DA01 | X | X | 60 mbar | 40 bar | 1,2,21,22 | indicator / contact |  |
|
| DA03 | X | X | 40 mbar | 40 bar | 1,2,21,22 | indicator / contact | |
|
| DA08 | — | X | 6 mbar | 250 mbar | — | indicator | |
|
| DA09 | X | X | 25 mbar | 25 bar | 1,2,21,22 | indicator / contact | |
|
| DA10 | X | X | 1 bar | 16 bar | 1,2,21,22 | indicator | |
|
| DA12 | X | X | 250 mbar | 16 bar | — | indicator | |
|
| DA30 | X | X | 250 mbar | 1600 mbar | — | indicator | |
|
Дифференциальный манометр DA01 предназначен для типичных областей применения: химическая, нефтехимическая промышленность, технологические процессы, морские и оффшорные технологии, технологии электростанций, машиностроение и станкостроение. Прибор из хромоникелевой стали обладает высокой коррозионной стойкостью к агрессивным средам, высокой прочностью. Уровни давления PN250 / PN400. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Дифференциальный манометр DA03 предназначен для типичных областей применения: химическая, нефтехимическая промышленность, технологические процессы, морские и оффшорные технологии, технологии электростанций, машиностроение и станкостроение. Прибор из хромоникелевой стали обладает высокой коррозионной стойкостью к агрессивным средам, высокой прочностью. Уровни давления PN40 / PN100 / PN160. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

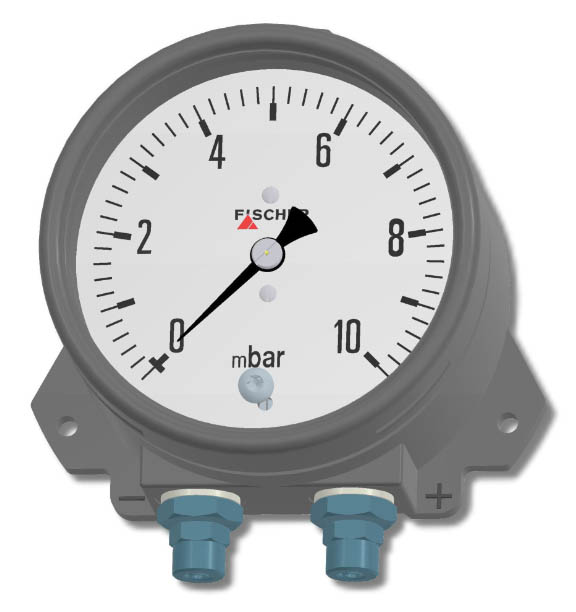

Манометр DA08 предназначен для измерения перепада давления в газообразных, неагрессивных, сухих, масляных и жирных средах. Прибор может использоваться для контроля малых и минутных перепадов давления на рулонных ленточных фильтрах, вентиляторах, соплах Вентури и т.д. Капсульный измерительный блок установлен в устойчивом к давлению корпусе. Более высокое давление (+) воздействует на внутреннюю часть капсулы, более низкое давление (-) подается в устойчивый к давлению корпус. Перепад давления, создаваемый между внутренней и внешней сторонами измерительного элемента, изменяет форму капсулы. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Дифференциальный манометр DA09 предназначен для типичных областей применения: химическая, нефтехимическая промышленность, технологические процессы, морские и оффшорные технологии, технологии электростанций, механическое и заводское машиностроение. Измерительная система состоит из мембраны и двух отдельных камер давления. Перепад давления между камерами вызывает осевое перемещение мембран. С помощью тяги это движение передается на индикатор. Уплотнение между камерой давления и тягой осуществляется с помощью металлического сильфона. Для компенсации статического рабочего давления измерительная система симметрична. В случае приборов с дополнительным электронным оборудованием подключение осуществляется с помощью кабельной муфты, прикрепленной сбоку. Уровни давления PN10 / PN25. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Манометр дифференциального давления DA10 служит для измерения и отображения разности давлений в газообразных, жидких и агрессивных средах. Прибор полностью изготовлен из хромоникелевой стали и подходит для использования в агрессивных средах. Измерительная система отличается тем, что в ней используется хромоникелевая сталь и/или сплав Hastelloy. Измеряемый перепад давления воздействует на разделительные мембраны и гидравлически передается на измерительную мембрану. Когда давление выравнивается, она находится в состоянии покоя. В случае разницы давлений сила, действующая на измерительную мембрану, заставляет ее смещаться в сторону меньшего давления. Отклонение передается на механизм индикации в виде вращательного движения через ториозную трубку. Если измерительная система нагружена сверх диапазона измерений, разделительные мембраны опираются на части корпуса системы с одинаковыми контурами. Таким образом, измерительная система защищена от перегрузки. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Манометр DA12 это прибор для измерения дифференциального давления, избыточного и пониженного давления газообразных и жидких сред. Эта серия идеально подходит для выполнения различных измерительных задач в жестких условиях эксплуатации. Типичными приложениями являются измерение перепада давления между подачей и обраткой в системах отопления, а также мониторинг фильтров и насосов. Области применения: отопление, кондиционирование и вентиляция, водоснабжение и водоотведение, машиностроение и производство оборудования. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Дифференциальный манометр DA30 измеряет и показывает давление и разность давлений. Он подходит для работы с газообразными и жидкими средами, не влияя на используемые материалы. Электрические и электронные вспомогательные компоненты (KE...) позволяют ограничивать сигнал и передавать результаты измерений. Области применения: водоподготовка, измерение уровня, фильтровальная техника, измерение расхода. В основе DA30 лежит прочный и несложный мембранный механизм, пригодный для измерения давления и разности давлений. В состоянии равновесия силы пружин по обе стороны мембраны уравновешены. Измеряемое давление или разность давлений создают неуравновешенную силу пружин в диапазоне измерений, пока не будет достигнуто новое равновесие. При чрезмерном давлении мембрана опирается на металлические опорные пластины. Установленный в центре динамометрический стержень передает движение мембранной системы через эксцентриковую наклонную ось через торсионное гнездо наружу. Вращение оси передается на циферблат с помощью рычага. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
