Компания FISCHER Mess- und Regeltechnik GmbH предлагает системные решения на базе измерения и регулирования физических величин, как давление, перепад давления, расход, уровень заполнения и температура. В зависимости от требований системы дополняются другими измерительными технологиями. Таким образом компания обеспечивает построение системной архитектуры, отвечающей специфичным требованиям по реализации безотказных и экономичных производственных процессов. Используя технику измерений и регулирования компании FISCHER, пользователь может оптимизировать производственные процессы и получить снижение производственных затрат.
| Прибор | Жидк. | Газ | Мин. | Макс. | ATEX | Выход | Тех. лист | Инстр. |
|---|---|---|---|---|---|---|---|---|
| DS11 | X | X | 250 mbar | 25 bar | — | indicator / switch |  |
|
| DS13 | X | X | 250 mbar | 16 bar | — | switch | |
|
| DS21 | X | X | 200 mbar | 6000 mbar | 1,2,21,22 | indicator / switch | |
|
| DS21 ... H | X | X | 200 mbar | 6000 mbar | 1,2,21,22 | indicator / switch | |
|
| DS31 | X | X | 600 mbar | 6 bar | — | switch | |
|
| DS34 | X | X | 600 mbar | 6 bar | — | switch | |
|
| DS35 | — | X | 20 Pa | 1000 Pa | — | switch | |
|
| DZ23 / DZ24 | X | X | — | 40 bar | — | valve block | |
|
| DZ93 | X | X | — | 40 bar | — | valve block | |
|
| EA14D_LCD | X | X | sep. transm. | sep. transm. | 2, 2 | analog / binary | |
|
| EA14D_LED | — | — | depending on | sensor | — | transm. / switch | |
|
| FD38 | X | X | — | 70 m³/h | — | analog / switch | |
|
| FD39 | X | X | — | 70 m³/h | — | analog / switch | |
|

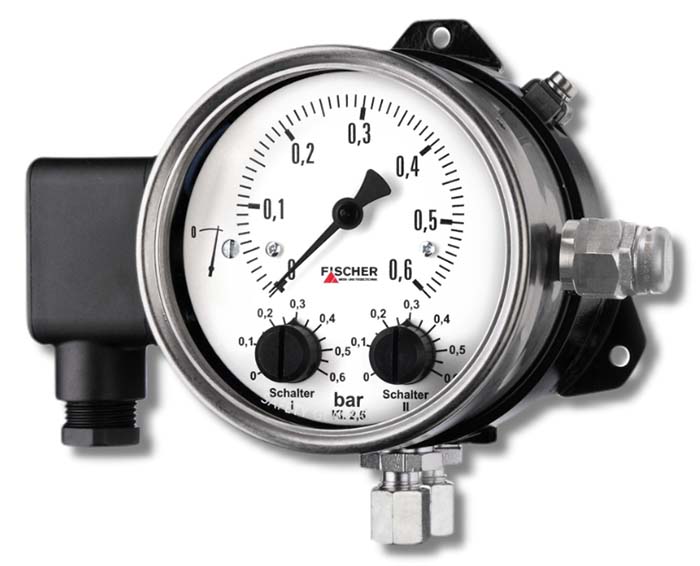

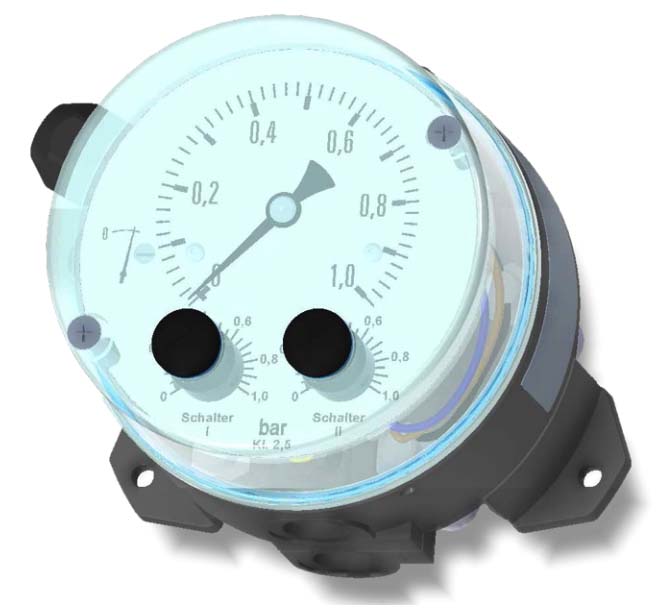

DS11 это комбинированное устройство индикации и переключения дифференциального давления, избыточного и пониженного давления газообразных и жидких сред. Эта серия идеально подходит для выполнения различных измерительных задач в жестких условиях эксплуатации. Типичными приложениями являются измерение перепада давления между подачей и обраткой в системах отопления, а также мониторинг фильтров и насосов. Пожалуйста, свяжитесь с производителем, прежде чем использовать этот прибор с грязными или агрессивными средами, так как прибор должен быть адаптирован в отношении частей, контактирующих со средой. Устройство может использоваться в качестве компонентов функциональной безопасности (SIL) по согласованию с производителем. Устройство должно использоваться исключительно в тех областях применения, которые согласованы между производителем и пользователем. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

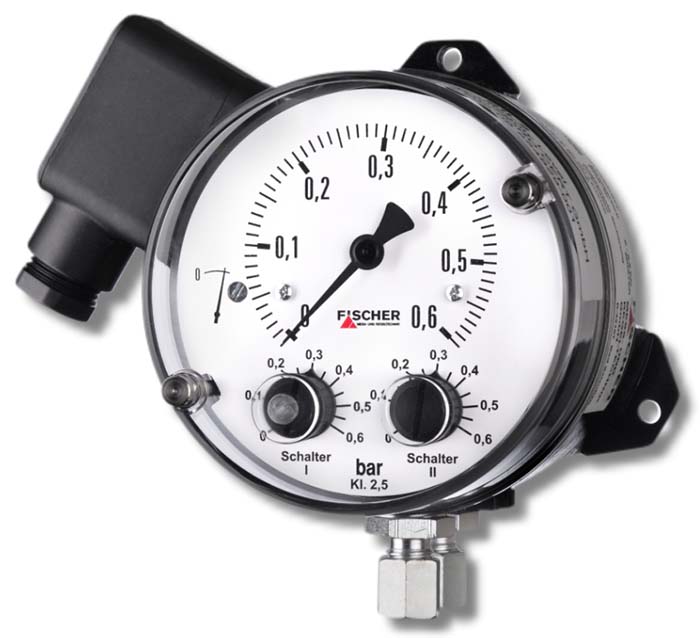

DS13 это переключающее устройство для измерения перепада давления, избыточного и пониженного давления газообразных и жидких сред. Эта серия идеально подходит для выполнения различных измерительных задач в жестких условиях эксплуатации. Типичными случаями применения являются мониторинг резервуаров, фильтров и компрессоров. Перед использованием прибора с грязными или агрессивными средами просим связаться с производителем, так как прибор нуждается в адаптации частей, контактирующих со средой. По согласованию с производителем устройство может использоваться в качестве компонентов функциональной безопасности (SIL). Устройство должно использоваться исключительно в тех областях применения, которые согласованы между производителем и пользователем. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

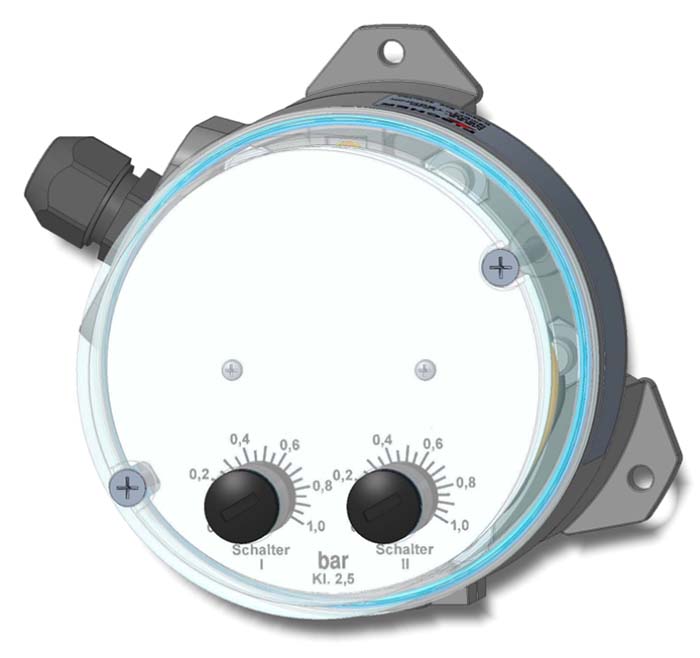

DS21 это измерительный и коммутационный блок для измерения перепада давления в сложных условиях измерения, таких как: скачки давления, вибрации, частые переключения и высокие требования к коммутационному выходу. Пожалуйста, свяжитесь с производителем, прежде чем использовать прибор с грязной или агрессивной средой, так как прибор должен быть адаптирован с точки зрения частей, контактирующих со средой. Устройства этой серии используются в качестве защиты потока в системах теплоносителя в соответствии с DIN 4754-2 и системах горячего водоснабжения в соответствии с информационным листом "Flow 100". Защитные устройства состоят из преобразователя перепада давления, например, измерительного отверстия, блока измерения перепада давления и реле, а также запорной арматуры. Типовые испытания по DIN 4754-2 и информационному листу "Flow 100" проводятся только в сочетании с преобразователем перепада давления, а не только с устройством измерения и переключения перепада давления. DS21 может поставляться с различными камерами давления: алюминиевыми и из нержавеющей стали 1.4305. Алюминиевые камеры давления могут поставляться с покрытием HART COAT. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
DS21 ... H это измерительный и коммутационный блок для измерения перепада давления в сложных условиях измерения, таких как: скачки давления, вибрации, частые переключения и высокие требования к коммутационному выходу. Пожалуйста, свяжитесь с производителем, прежде чем использовать устройство с грязными или агрессивными средами, так как устройство должно быть адаптировано с точки зрения частей, которые контактируют со средой. Устройство может эксплуатироваться во взрывоопасных зонах 1 и 2 - опасность воздействия паров и 21 и 22 - опасность воздействия пыли. Для каждого случая применения необходимо соблюдать соответствующие инструкции по монтажу и условия, изложенные в разделе "Применение во взрывоопасных зонах". Устройство может использоваться в системах, обеспечивающих безопасность. Для использования в системах, связанных с безопасностью, в соответствии с "Функциональной безопасностью" (SIL), правильность работы функции безопасности должна быть подтверждена. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

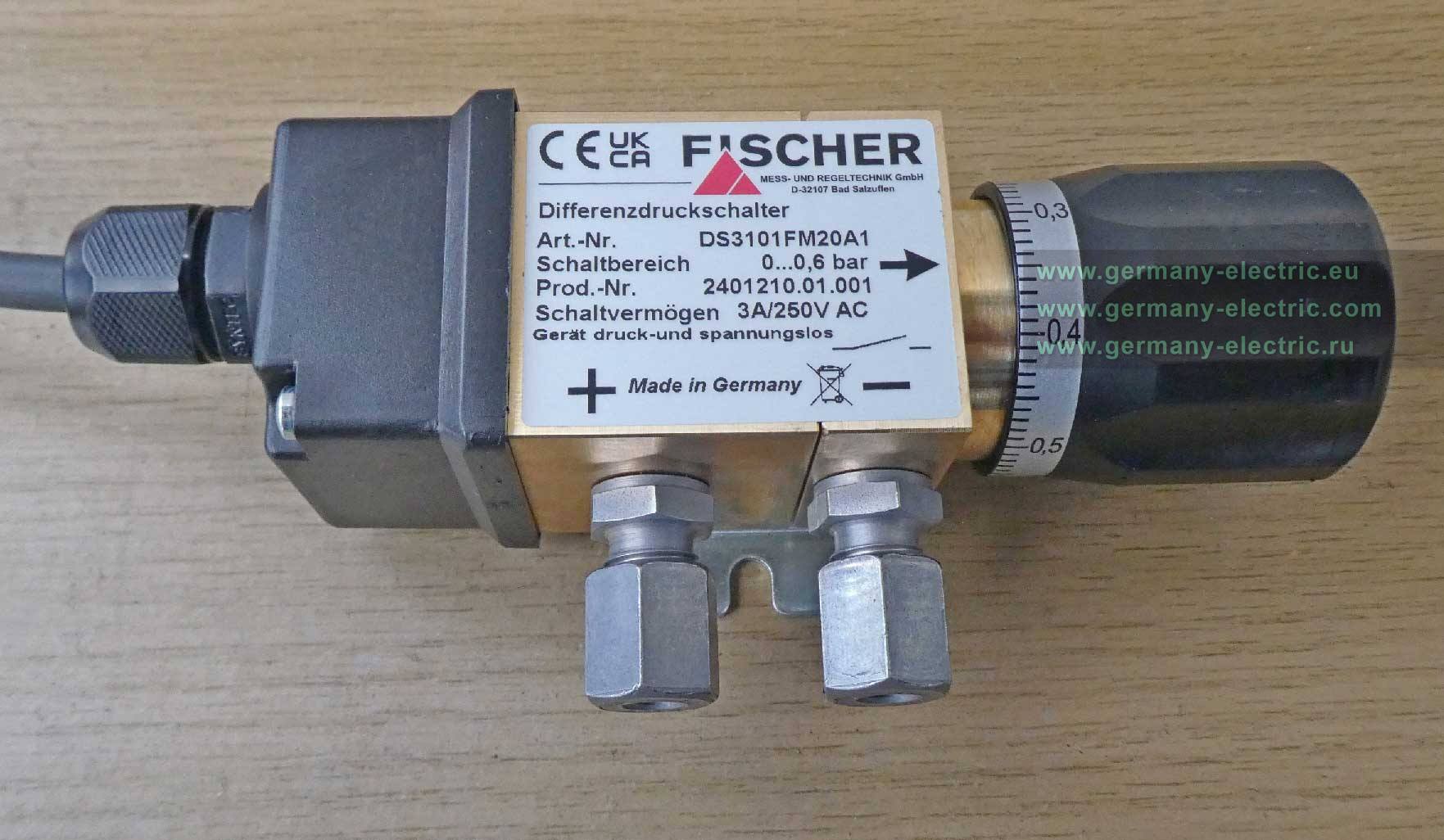

DS31 это дифференциальное реле давления для измерения избыточного, пониженного и дифференциального давления. Несложный и долговечный мембранный измерительный механизм подходит для нейтральных жидких сред, например, технической воды, отопительной воды, нейтральных газов и масел. Под действием измеряемого давления или перепада давления на мембрану действует односторонняя сила. Эта сила перемещает мембранную систему относительно предварительно натянутой пружины диапазона измерения. Установленный на мембране толкатель приводит в действие микропереключатель. Точку переключения можно установить с помощью кнопки настройки на регулировочном шпинделе. Одна шкала и установочная метка, нанесенная на типовую табличку, показывают соответственно установленную точку переключения. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
DS34 это дифференциальное реле давления для измерения избыточного, пониженного и дифференциального давления. Простой и надежный мембранный измерительный механизм подходит для всех нейтральных сред, таких как техническая вода, отопительная вода, нейтральные газы и масла. Под действием измеряемого давления или перепада давления на мембрану действует односторонняя сила. Эта сила перемещает мембранную систему относительно предварительно натянутой пружины диапазона измерения. Установленный на мембране толкатель приводит в действие микропереключатель. Точка переключения может быть установлена с помощью регулировочного шпинделя. Шкальная пластина и установочная метка, прикрепленные к корпусу, указывают на соответствующую установленную точку переключения. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

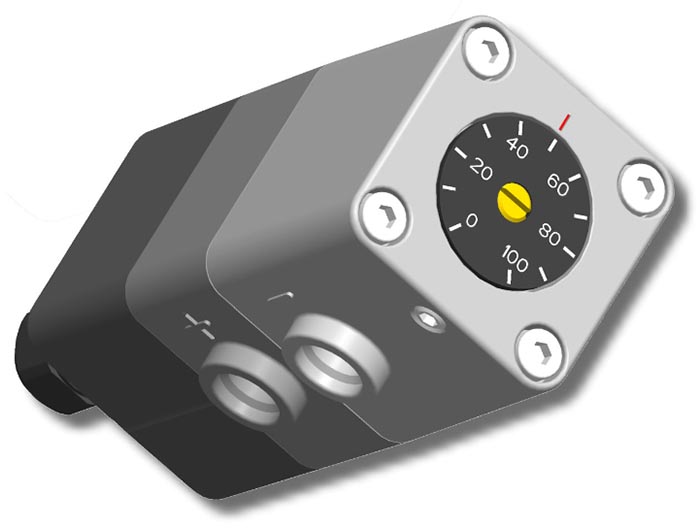

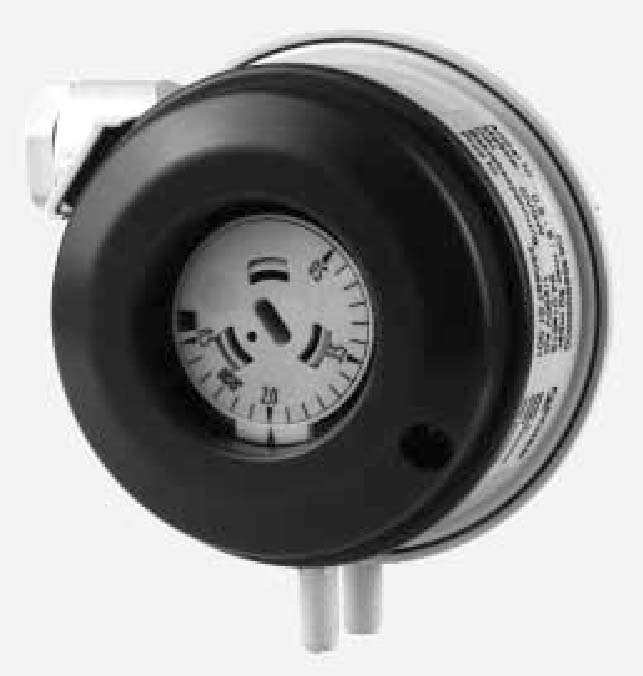

DS35 может использоваться для предельного обнаружения давления, пониженного давления или перепада давления. В системах обнаружения предельного перепада давления датчики серии DS35 используются в основном для контроля состояния фильтров в системах кондиционирования и вентиляции. Приложениями являются защита от перегрева в системах воздушного отопления, контроль защиты от замерзания в теплообменниках, контроль потока в воздушных каналах, контроль воздуходувок и заслонок. Manufactured part numbers open, use the search ctrl + F
|
||||

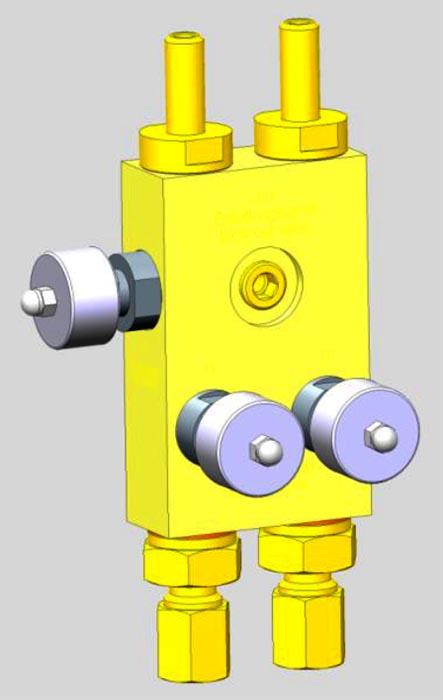

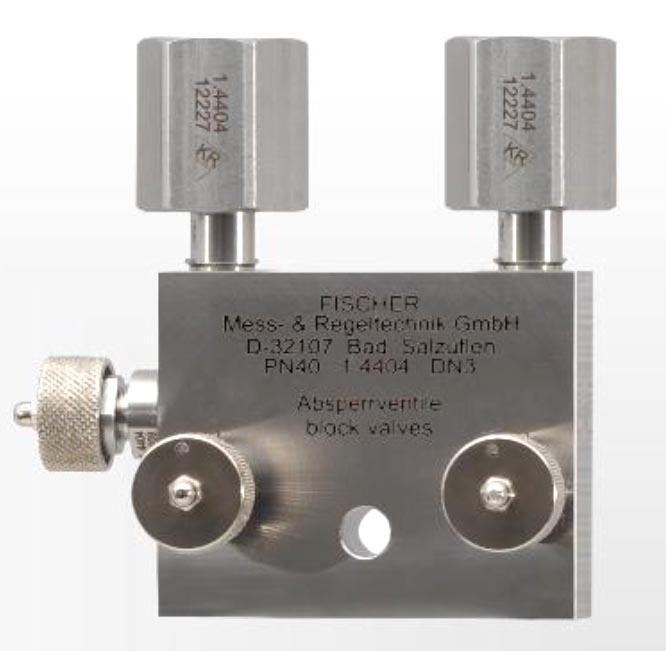

DZ23 / DZ24 Фитинг для подключения и ввода в эксплуатацию преобразователей дифференциального давления серий DS11, DE16, DE38 и DE39. В блочном корпусе имеется три клапанных компонента с помощью которых можно перекрыть измерительные каналы со стороны процесса и компенсировать давление со стороны преобразователя. DZ24 дополнительно оснащен выпускным клапаном для напорных линий и комплекта клапанов. Клапаны должны иметь металлические уплотнения. Клапан шпиндели содержат вращающиеся шарикоподшипники, которые образуют неизнашиваемое уплотнение к корпусу блока. Шпиндели клапанов снаружи уплотняются кольцевыми прокладками. Маховики могут быть опломбированы свинцом или отсоединены в целях безопасности. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
DZ93 Приспособление для подключения и ввода в эксплуатацию дифференциальных датчиков давления серии DE50 в системах вентиляции. В блочном корпусе находятся три клапана, с помощью которых можно перекрывать измерительные линии со стороны процесса и компенсировать давление со стороны преобразователя. Клапаны должны иметь металлические уплотнения. В шпинделях клапанов вращаются шарикоподшипники, которые образуют неизнашиваемое уплотнение корпуса блока. Снаружи шпиндели клапанов уплотняются кольцевыми прокладками. В целях безопасности штурвалы могут быть закрыты свинцом или отсоединены. Manufactured part numbers open, use the search ctrl + F
|
|

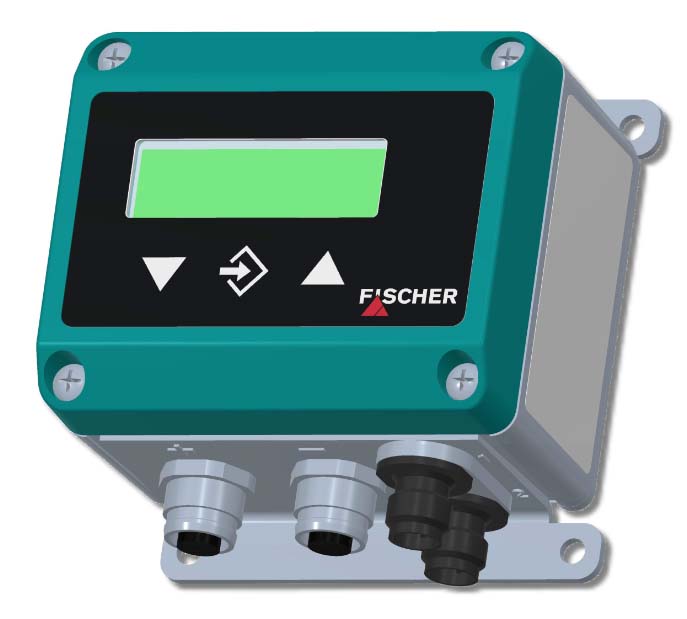

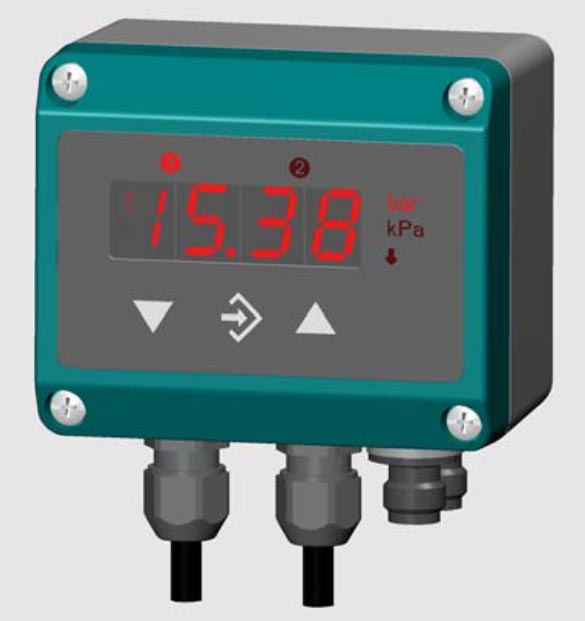

В основе прибора EA14D_LCD лежит электронная схема оценки, которая анализирует измерительные сигналы двух внешних датчиков давления. Основная задача - вычисление перепада давления, который может быть отображен и проанализирован. Сигналы внешних датчиков давления могут быть показаны отдельно для просмотра. Блок оценки позволяет установить две независимые точки переключения. Опционально могут быть доступны два дополнительных выходных сигнала. Внешние датчики давления подключаются к блоку оценки перепада давления с помощью гибких штекерных соединительных линий. Допускается подключение только поставляемых датчиков давления. Номинальное давление внешних датчиков и базовый диапазон измерения устанавливаются на заводе и указываются на заводской табличке. Прибор может использоваться в качестве устройства индикации и коммутации в комбинации с двумя внешними сервисными датчиками (0/4...20 мА и/или 0...10 В). Совместимость со средой зависит от технических данных используемых датчиков. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Прибор EA14D_LED состоит из электронного модуля и пары раздельных датчиков давления. Это интеллектуальный многофункциональный прибор, который измеряет и отображает перепад давления и (опционально) передает измеренное значение в виде стандартизированного трехпроводного электрического сигнала. Программируемые функции определения пределов позволяют ему также работать в качестве точного и универсального реле перепада давления. Электронный модуль преобразует аналоговые сигналы от датчиков давления и затем обрабатывает входные значения в цифровом виде. Его микроконтроллер обеспечивает высокую степень программирования пользователем и огромную универсальность. Электронный модуль вычисляет разность давлений, управляет цифровым дисплеем и предельными сигналами на выходах, и (опционально) выдает новый аналоговый сигнал. Показания могут могут быть отфильтрованы, масштабированы, инвертированы или линеаризованы с помощью таблицы поиска, задаваемой пользователем. Внешние датчики давления подключаются к электронному модулю через гибкие сигнальные кабели, оканчивающиеся штекерными разъемами. Только датчики давления поставляемые в комплекте с прибором могут использоваться только преобразователи давления, входящие в комплект прибора. Давление номинальные значения давления преобразователей давления и диапазон измерения прибора соответствуют друг другу, калибруются на заводе и соответствующим образом обозначены на идентификационной этикетке изделия этикетке. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

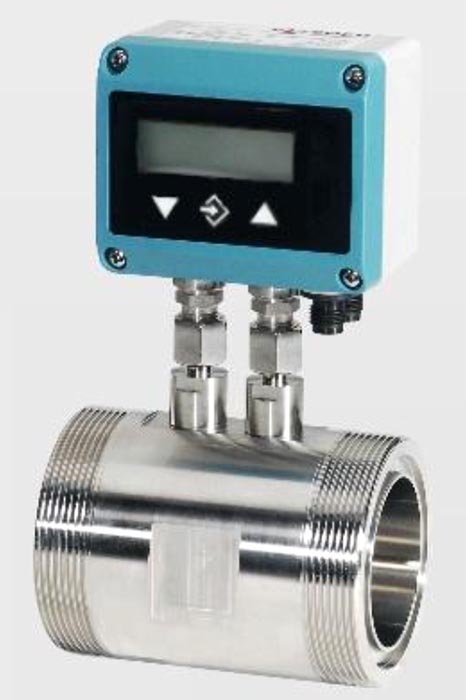

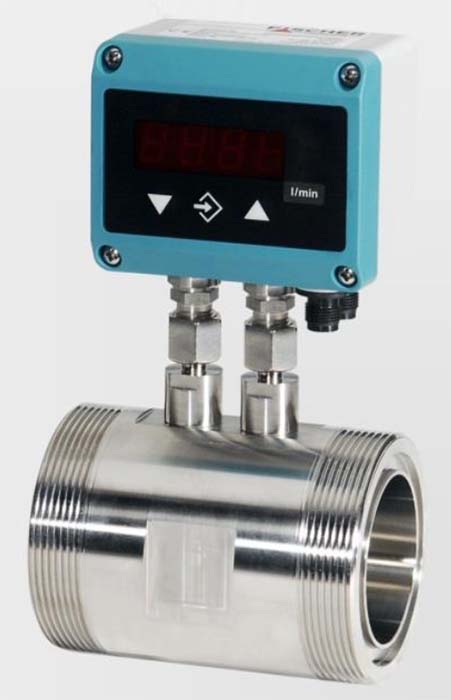

Прибор FD38 служит для измерения расхода неагрессивных жидких и газообразных сред. Перед использованием прибора для агрессивных сред необходимо проконсультироваться с производителем, так как для измерительного тракта требуются материалы, совместимые с измеряемой средой. Области применения: измерение пара, измерение масла, измерение воды. Измерительная часть состоит из измерительного отверстия с отверстиями для отвода перепада давления и датчика перепада давления с прочным и нечувствительным блоком. При перепаде давления на измерительную мембрану действует сила, которая вызывает отклонение в сторону меньшего давления. Это отклонение передается на индуктивный датчик перемещения через толкатель, а затем преобразуется в аналоговый выходной сигнал с квадратным корнем микропроцессорной электроникой. В качестве опции имеются два дополнительных выхода для переключателей доступны. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Прибор FD39 служит для измерения расхода неагрессивных жидких и газообразных сред. Перед использованием прибора для агрессивных сред необходимо проконсультироваться с производителем, так как для измерительного тракта должны использоваться материалы, совместимые с измеряемой средой. Типичные области применения: индикатор, измерение объема, обеспечение безопасности потока. Измерительный тракт состоит из измерительной панели с отверстиями для отвода перепада давления и два независимых датчика давления. Перепад давление, создаваемое на измерительной панели, измеряется датчиками давления и преобразуется в корневой извлеченный аналоговый выходной сигнал микропроцессорной управляемой электроникой. Стандартные сигналы 0/4...20 мА и 0...10 В для аналогового выхода. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
