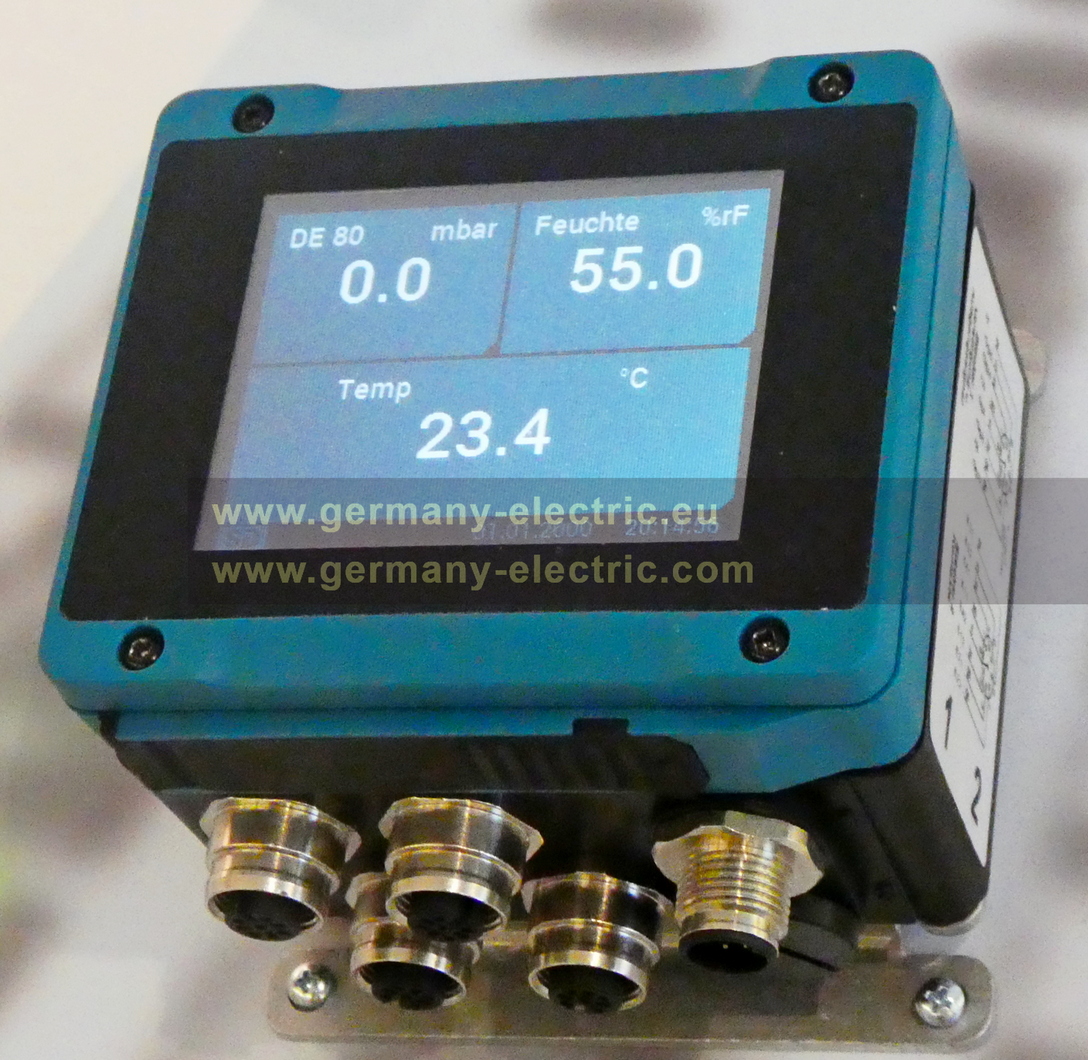

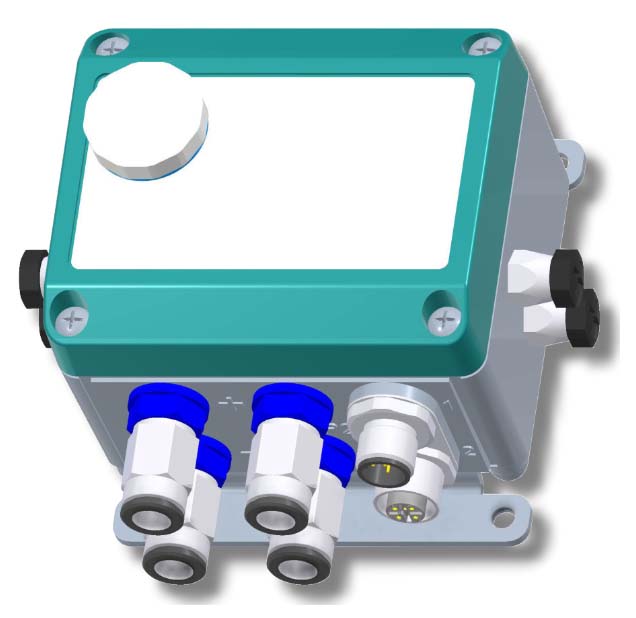

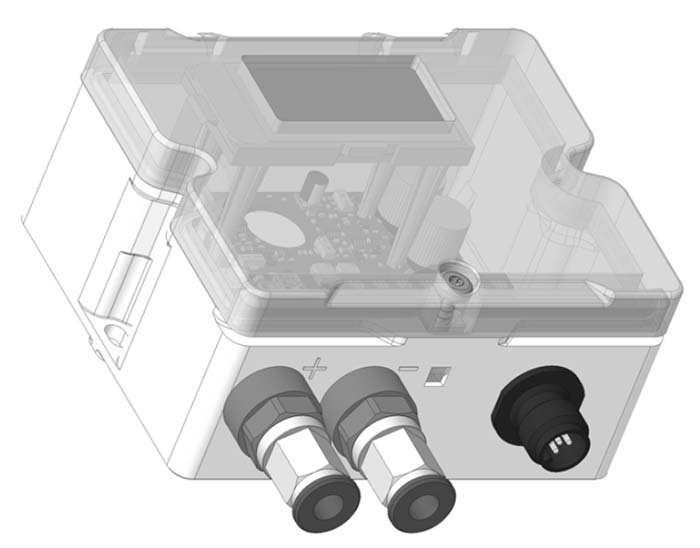

Дифференциальные трансмиттеры

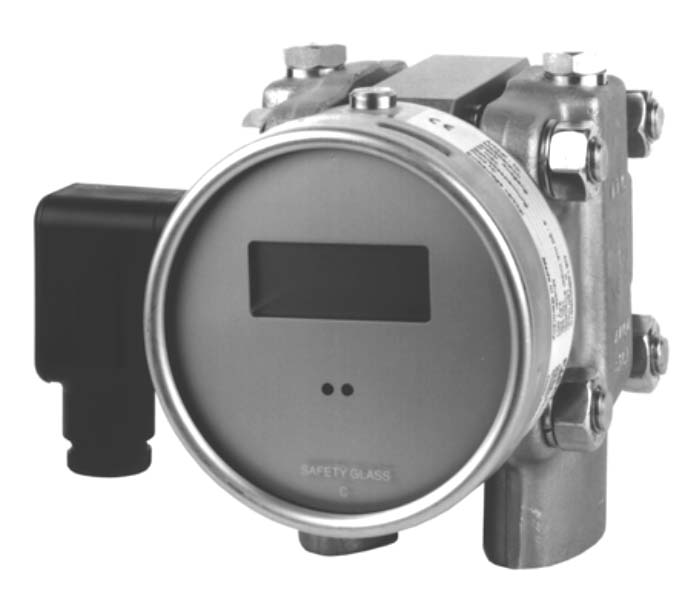

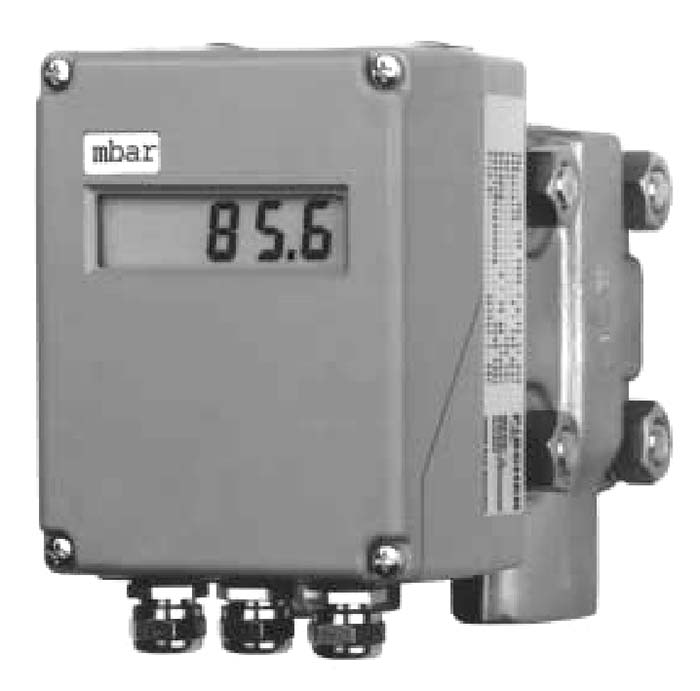

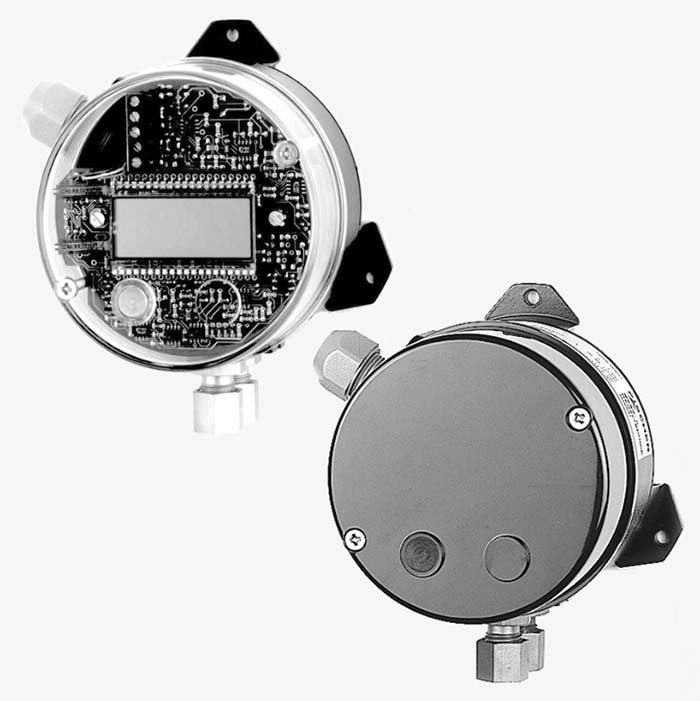

Электронный преобразователь перепада давления DE03 сочетает в себе электронное измерение с прочной конструкцией датчика, что обеспечивает высокую точность, высокий дифференциальный и статический номинал, а также способность работать с трудными средами. Он поставляется с локальным цифровым считыванием и электронным реле обнаружения пределов, с диапазоном измерения от 0 - 40 мбар до 0 - 25 бар. Трансмиттеры DE03 подходят для широкого спектра применений.Все три мембраны полностью защищены от избыточного перепада давления в любом направлении, а также от высокого статического давления.

Преобразователь дифференциального давления DE13 для измерения дифференциального, отрицательного и положительного давления с помощью мембранной системы с жидкостным наполнением. Прибор передает стандартный электрический сигнал. Сравниваемые давления воздействуют на внешнюю гибкую изолирующую мембрану из нержавеющей стали. Они передаются на чувствительную мембрану с помощью жидкости для передачи давления. Когда давление с обеих сторон чувствительной мембраны одинаково, она находится в нулевом положении. Разница давлений на чувствительной мембране вызывает ее отклонение в сторону более высокого давления, что приводит к линейному смещению сердечника LVDT. Это смещение воспринимается катушками LVDT и преобразуется электронным модулем в выходной сигнал, пропорциональный перепаду давления. Таким образом, все три мембраны полностью защищены от избыточного перепада давления в любом направлении, а также от высокого статического давления.

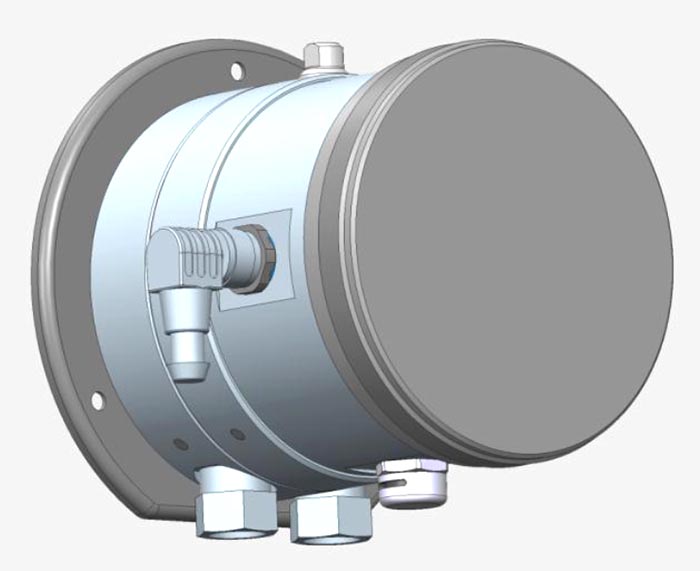

Преобразователь DE15 служит для регистрации уровня наполнения или содержимого вертикальных или плоских цилиндрических резервуаров для промышленных газов. Измеряется соответствующий перепад давления уровня заполнения. Дополнительный встроенный датчик давления регистрирует рабочее давление системы независимо от этого. Область применения - оборудование для измерения уровня заполнения закрытых резервуаров, в частности, в области криогеники. Измерительная система состоит из двух камер давления, разделенных мембраной. Перепад давления в одной из камер приводит к пропорциональному смещению диафрагм. Это перемещение передается на индуктивный датчик смещения и преобразуется в выходной сигнал 4...20 мА с помощью последующей электроники. На стороне (-) устройства установлен керамический датчик с мостом DMS. Давление тока изменяет форму керамической мембраны и приводит к пропорциональному изменению сопротивления в мосте DMS. Это изменение сопротивления преобразуется в выходной сигнал 4...20 мА с помощью последующей электроники.

DE16 Измерительный преобразователь избыточного давления, частичного вакуума и дифференциального давления. Эта серия подходит для различных измерительных приложений в области промышленной и санитарной техники. Типичными приложениями являются измерение перепада давления между прямым и обратным потоком в системах отопления, мониторинг фильтров, воздуходувок и компрессоров. Основные особенности: защита от избыточного давления, прочная конструкция, не требующий обслуживания и износа индуктивный датчик, возможность многократного применения. Этот датчик основан на прочном и простом движении мембраны и подходит для измерения избыточного давления, частичного вакуума и дифференциального давления. Принцип работы системы одинаков во всех трех случаях применения. В состоянии равновесия усилия пружин по обе стороны мембраны уравновешены. Измеряемое давление или разность давлений вызывают неуравновешенную силу пружин в диапазоне измерений до достижения нового равновесия. Установленный в центре толкатель передает движение мембранной системы на сердечник индуктивного преобразователя перемещения.

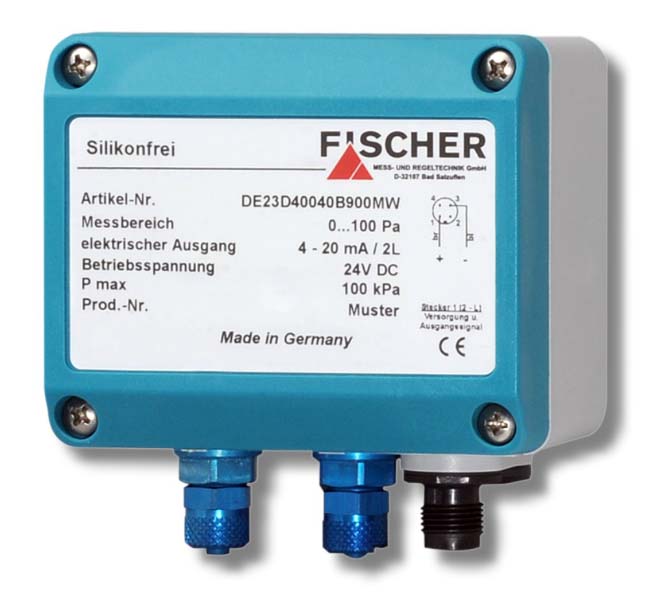

DE23 это датчик дифференциального давления для измерения очень небольшого избыточного, пониженного и дифференциального давления в нейтральных, некоррозионных газообразных средах. Установленный в центре толкатель передает движение мембранной системы на сердечник индуктивного преобразователя перемещения. Типичные области применения: фильтровальное оборудование, прецизионные измерения воздушных каналов, измерение низкого давления для автоматизации зданий, выравнивание давления в чистых помещениях, измерение пониженного давления в горелках, управление циркуляцией воздуха в печах. Основой данного датчика является чувствительный элемент с дифференциальным конденсатором, изготовленным по кремниево-стеклянной технологии. Активное давление вызывает изменение емкости, которое оценивается электроникой прибора и преобразуется в аналоговый сигнал 4 ... 20 мА или 0 ... 10 V. В 2-канальных моделях измерительные каналы идентичны.

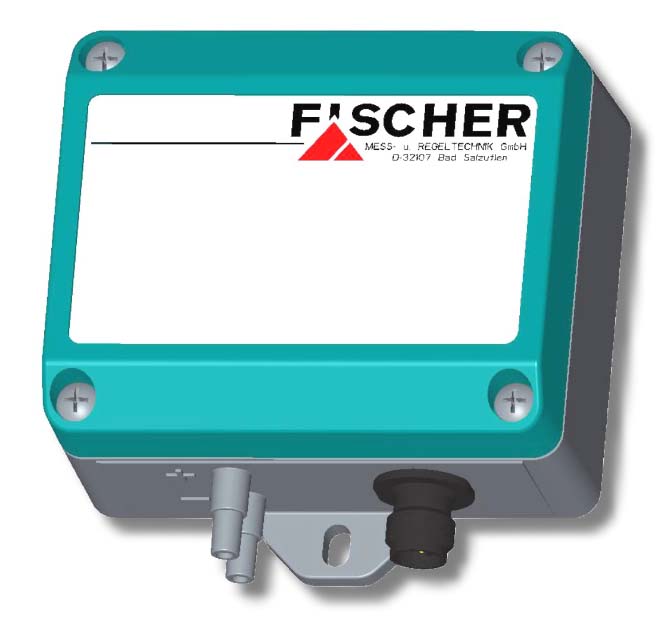

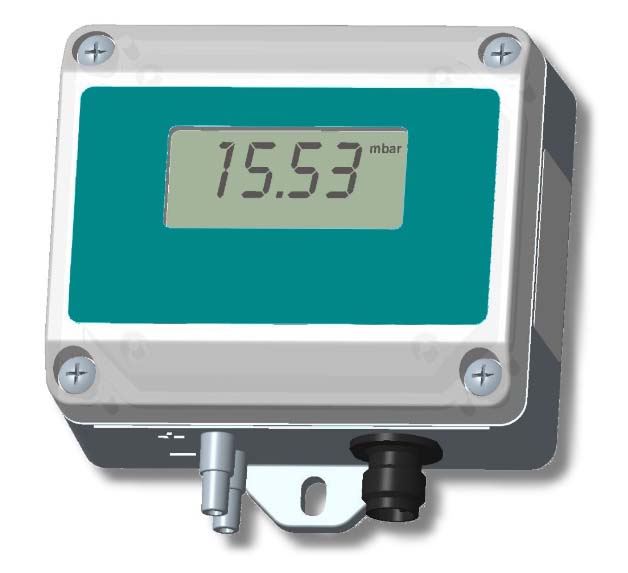

DE25 это датчик дифференциального давления для измерения избыточного, пониженного и дифференциального давления в нейтральных, неагрессивных газообразных средах. Типичные области применения - кондиционирование воздуха и вентиляционная техника, фильтровальное оборудование, строительство и машиностроение. Основой преобразователя является пьезорезистивный чувствительный элемент. Измеряемое давление воздействует непосредственно на кремниевую мембрану, оснащенную пьезорезистивными резисторами. Активное давление вызывает изменение сопротивления, которое оценивается электроникой устройства и преобразуется в аналоговый сигнал. Выходной сигнал обычно имеет вид тока или напряжения.

DE27 это многофункциональный датчик дифференциального давления. Он подходит для измерения избыточного, пониженного и дифференциального давления в сухих и нейтральных газообразных средах. Важными характеристиками являются прочность, устойчивость к избыточному давлению и отсутствие необходимости технического обслуживания, вывод сигнала с возможностью распространения и инвертирования характеристики, кривая с любым смещением в пределах диапазона измерения, все параметры и протоколы точек измерения настраиваются с помощью интерфейса ПК преобразователя EU03. Типичное применение - контроль автоматических рулонных фильтров, вытяжных систем и т.д., измерение тяги в дымоходах, измерение расхода и управляющего давления. Основой этого датчика является пьезорезистивный сенсорный элемент. Измеряемое давление непосредственно воздействует на кремниевую мембрану, оснащенную пьезорезистивными резисторами. Изменение давления вызывает пропорциональное изменение сопротивления, которое оценивается электроникой прибора и преобразуется в сигналы на дополнительном дисплее, а также преобразуется в выходной сигнал. Выходной сигнал, который по выбору может быть токовым или напряженным, может быть затухающим, разнесенным и инвертированным. Конфигурирование осуществляется через интерфейс ПК передатчика (EU03), который поставляется в качестве дополнительного оборудования.

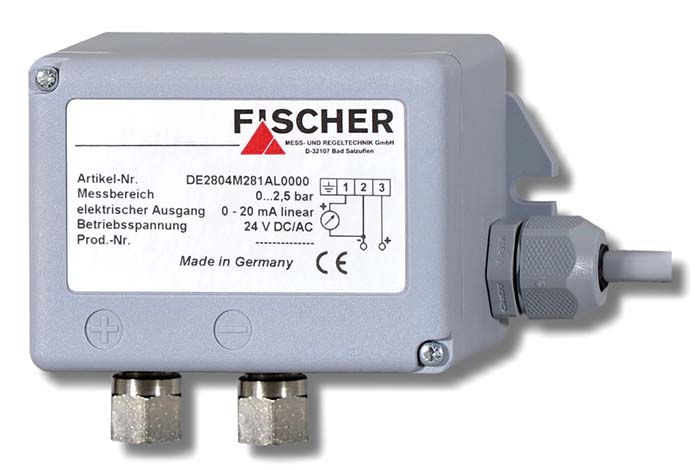

DE28 это измерительный преобразователь для измерения неагрессивных газообразных и жидких сред, нейтральных к избыточному, пониженному и дифференциальному давлению. При использовании с потенциально агрессивными средами всегда проверяйте совместимость со средами у производителя. В стандартной модели прибор подходит для решения многих измерительных задач во всех промышленных и санитарных отраслях. Модели, прошедшие типовые испытания DNV, подходят для использования на судах в машинных, контрольных и насосных отделениях. Подробную информацию о месте применения см. в следующей таблице. Типичные области применения - измерение перепада давления между подачей и обраткой в системах отопления В качестве типичных применений - измерение перепада давления между подачей и обраткой в системах отопления, мониторинг фильтров, вентиляторов и компрессоров, применение на судах (только модель DNV).

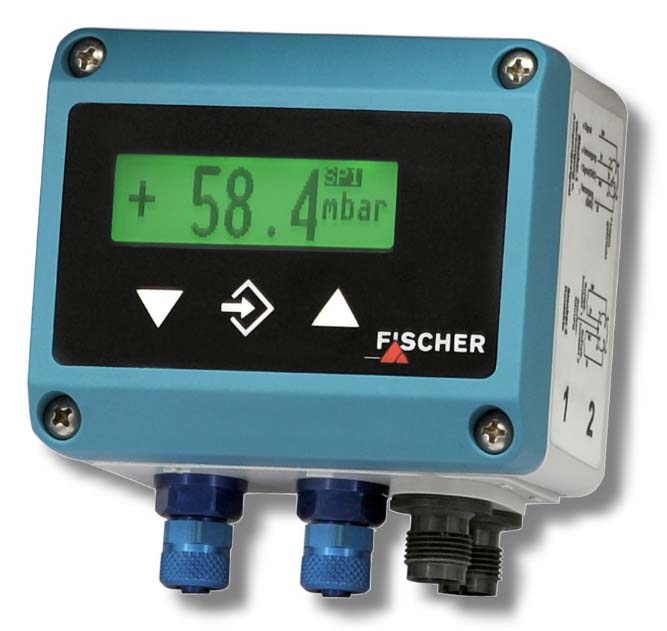

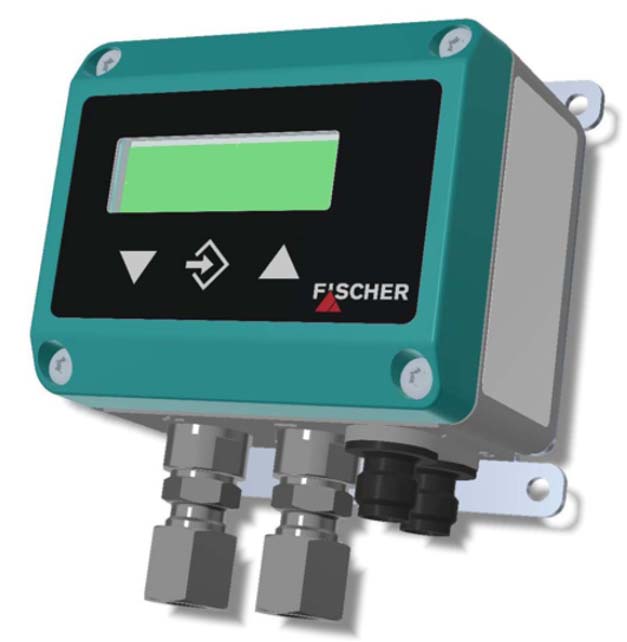

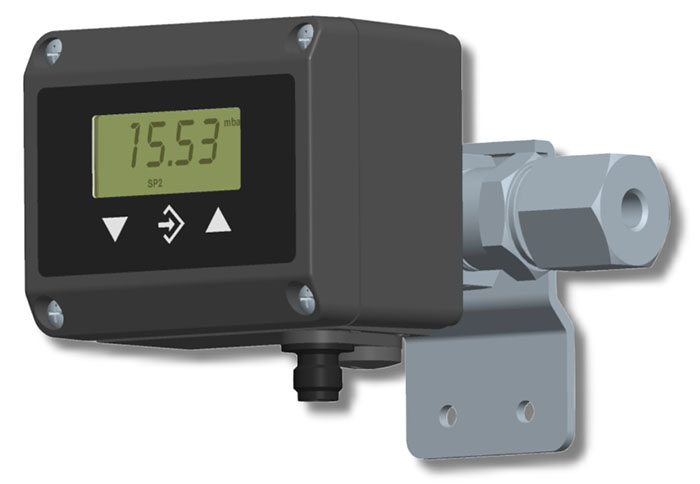

Цифровой преобразователь перепада давления, реле DE38_LCD с ЖК-дисплеем, меняющим цвет с мембранным измерительным устройством, который подходит для измерения избыточного, пониженного и дифференциального давления в нейтральных жидких и газообразных средах.Переключающее устройство основано на прочном и долговечном мембранном измерительном блоке. Переключающее устройство основано на прочном и долговечном мембранном измерительном блоке. Сравниваемые давления воздействуют на подпружиненную измерительную мембрану, которая находится в состоянии покоя, когда давление выравнивается. В случае разницы давлений на измерительную мембрану действует сила. Сила, действующая на измерительную мембрану, заставляет ее перемещаться в сторону меньшего давления до тех пор, пока сила пружины не компенсирует эту силу. Встроенная в устройство электроника оценивает это движение и преобразует его в сигналы на дисплее, контактах переключателя и, по желанию, в аналоговый выходной сигнал. Сигнал можно демпфировать, распределять, инвертировать и преобразовывать с помощью табличной функции, даже если он нелинейный.

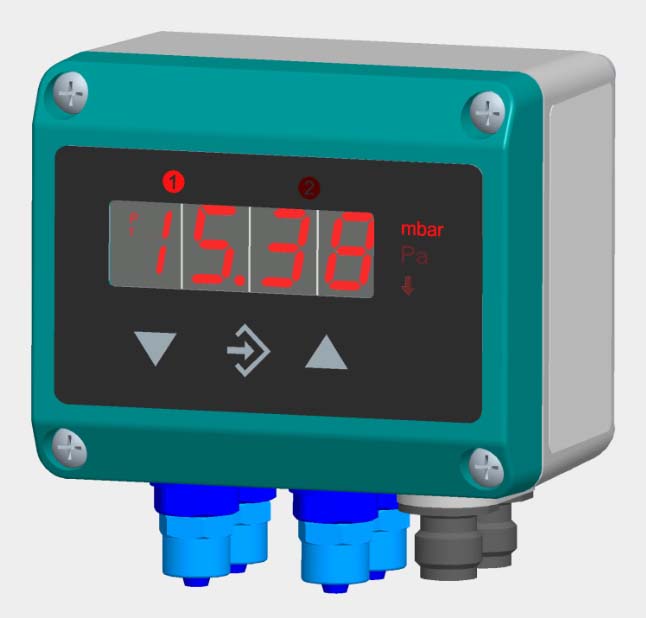

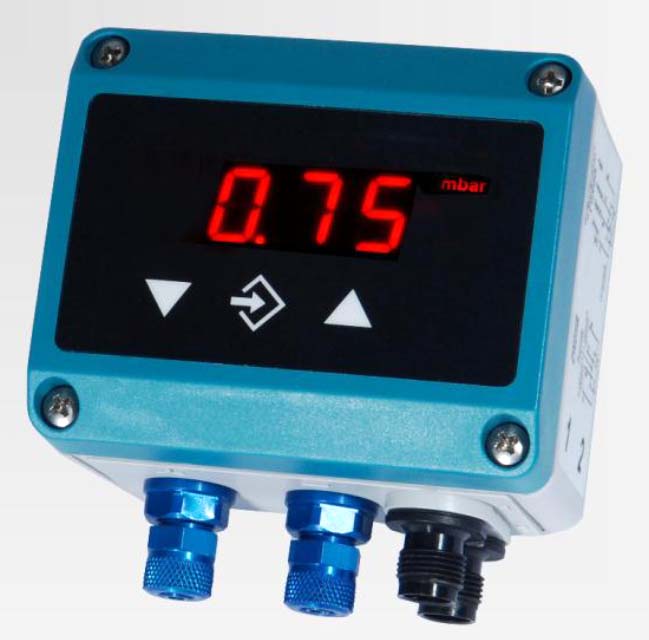

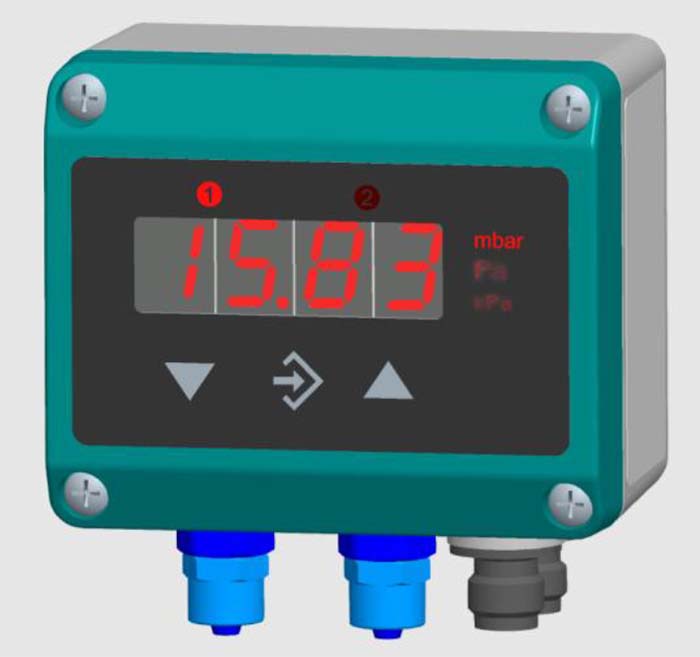

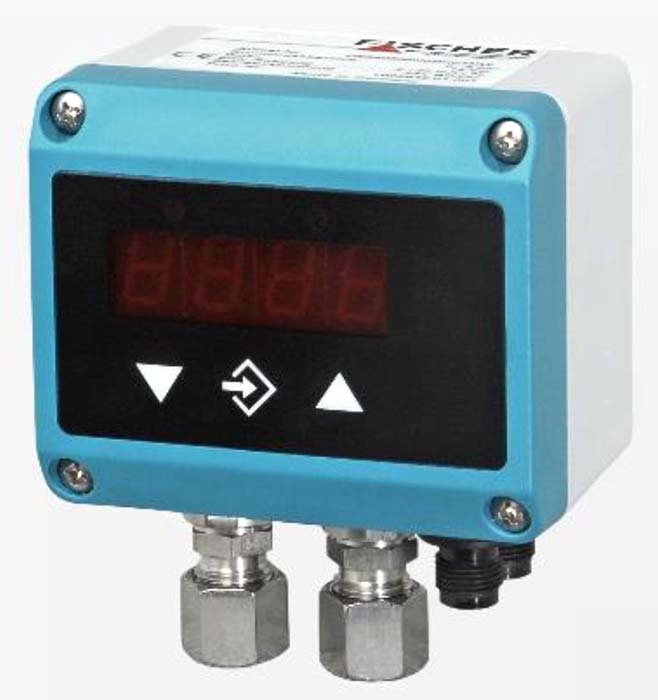

DE38_LED это преобразователь / реле дифференциального давления с мембранным измерительным устройством, который предназначен для измерения избыточного, пониженного и дифференциального давления в нейтральных жидких и газообразных средах. В основе переключающего устройства лежит прочный и долговечный мембранный измерительный блок. Сравниваемые давления воздействуют на подпружиненную измерительную мембрану, которая находится в состоянии покоя, когда давление выравнивается. Сила, действующая на измерительную мембрану, заставляет ее перемещаться в сторону меньшего давления до тех пор, пока сила пружины не компенсирует эту силу. Движение мембраны передается через толкатель в сердечник индуктивного датчика смещения. Встроенная в устройство электроника оценивает это движение и преобразует его в сигналы на дисплее, контактах переключателя и, по желанию, в аналоговый выходной сигнал. Сигнал можно демпфировать, распространять, инвертировать и преобразовывать с помощью табличной функции, даже если он нелинейный.

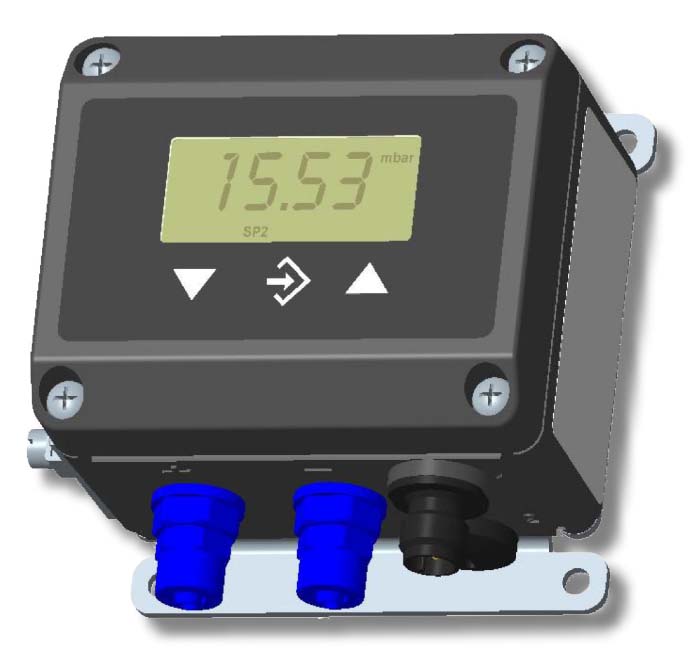

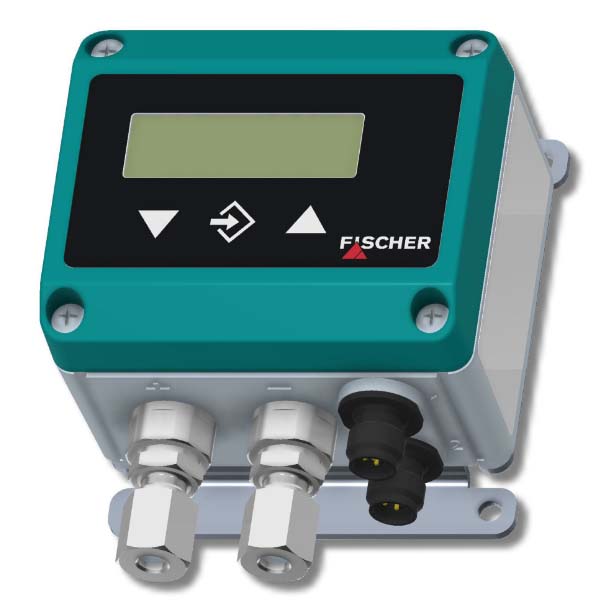

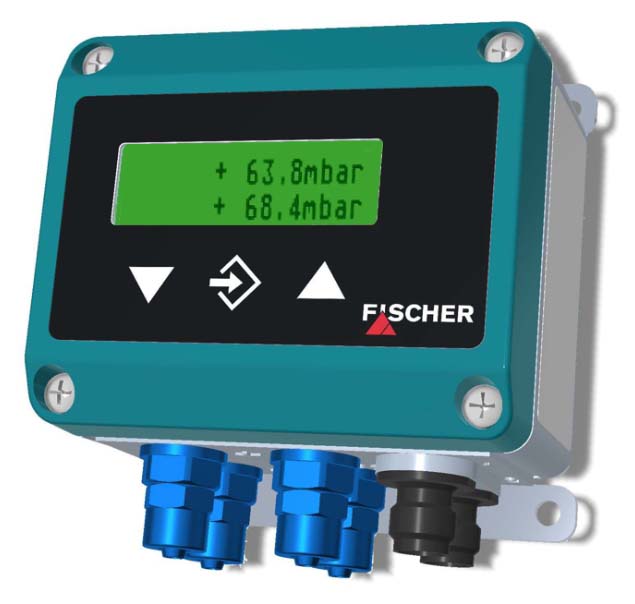

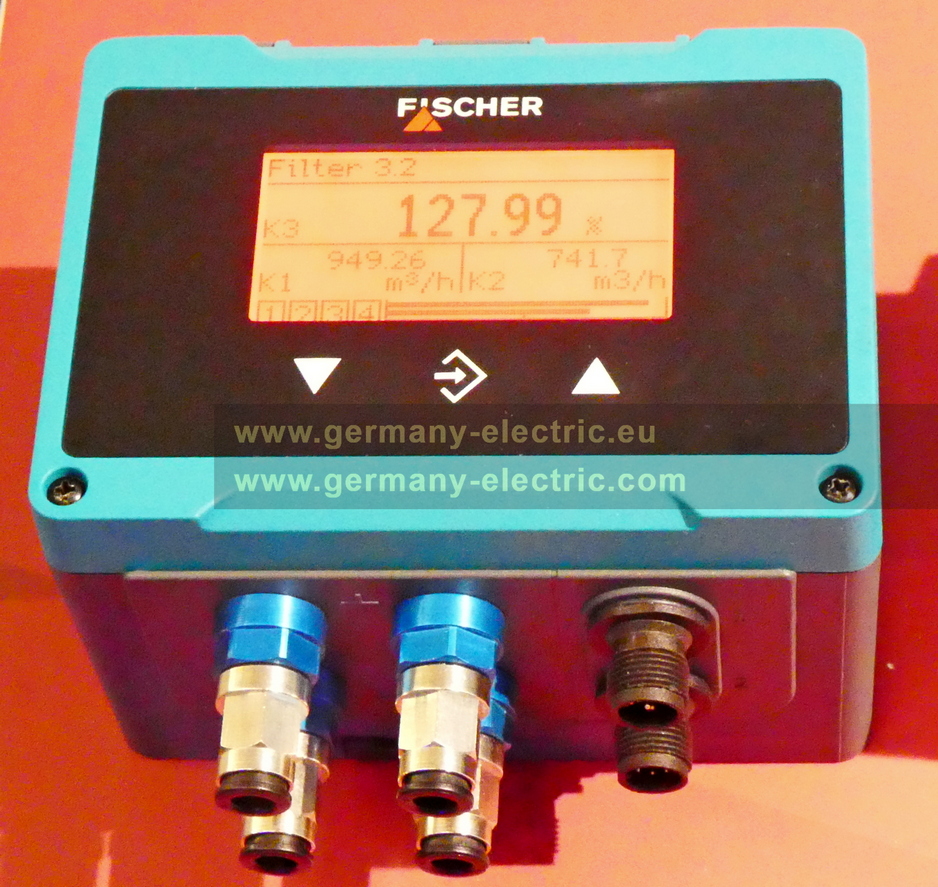

Приборы серии DE39_LCD могут использоваться в качестве индикаторных и коммутационных устройств для измерения перепада давления газообразных и жидких сред. Их прочная конструкция позволяет использовать также сильно загрязненные среды. Всегда проверяйте совместимость сред. Давление измеряется двумя встроенными керамическими сенсорными элементами, измерительные сигналы которых P+ и P- анализируются цифровым измерительным преобразователем. Анализ позволяет установить две независимые точки переключения и получить два программируемых выходных сигналов. Измерения могут отображаться вместе, раздельно или поочередно. Номинальное давление встроенных датчиков и диапазон измерения перепада давления задаются в заводских условиях и указываются на заводской табличке. Прибор работает в двух режимах: Дифференциальное давление и 2-канальный.

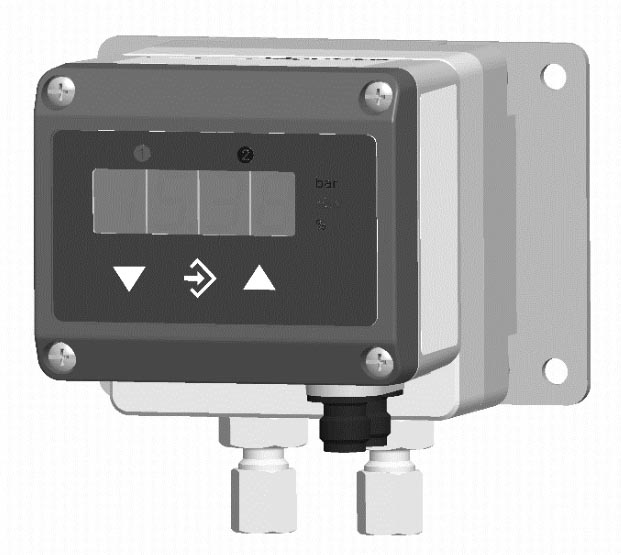

Цифровой преобразователь дифференциального давления DE39_LED с внутренними датчиками давления. Устройство индикации и переключения дифференциального давления газообразных и жидких сред. Прибор основан на электронной схеме, которая анализирует измерительные сигналы двух встроенных керамических датчиков давления. Сигналы датчиков давления могут отображаться отдельно для проверки. Встроенные датчики давления работают с керамическими измерительными ячейками. Сигналы преобразуются в цифровую форму и поступают в блок анализа для дальнейшей обработки. Основная задача - вычислить перепад давления, который можно отобразить и проанализировать. Аналитический блок позволяет настроить две независимые точки переключения и обеспечить выходной сигнал, пропорциональный перепаду давления. Номинальное давление встроенных датчиков и диапазон измерения перепада давления устанавливаются на заводе-изготовителе и указываются на заводской табличке.

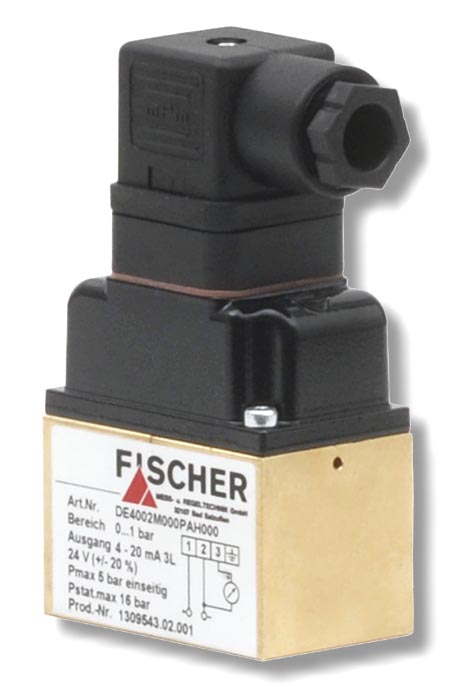

Камера давления DE40 может быть изготовлена из латуни или нержавеющей стали. Также существует несколько вариантов присоединения к процессу. Преобразователь дифференциального давления DN40 предназначен для измерения избыточного, пониженного и дифференциального давления в основном нейтральных жидкостях и газах. Он подходит для любых измерительных задач в промышленном и санитарном секторах. Преобразователи дифференциального давления серии DN40 оснащены нечувствительной керамической ячейкой для измерения давления. Измерительный мост напрессован непосредственно на керамическую мембрану с помощью технологии толстого слоя. Измерительное давление воздействует на мембрану, которая в свою очередь деформируется. В свою очередь, сопротивление моста изменяется, и возникает сигнал напряжения, пропорциональный давлению при измерении. Электроника, встроенная в корпус датчика преобразует этот сигнал в унифицированный сигнал 0...10 В или 4...20 мА.
