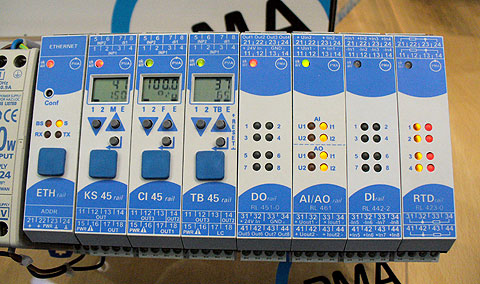

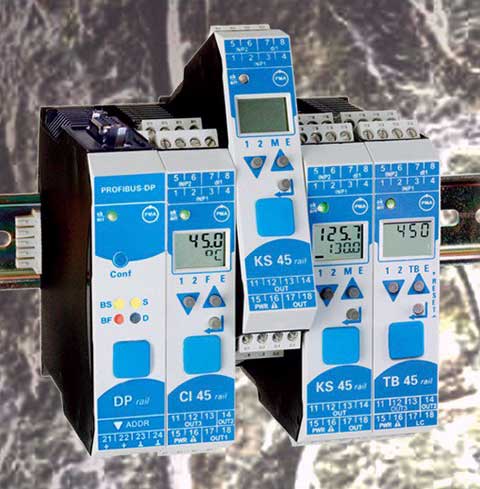

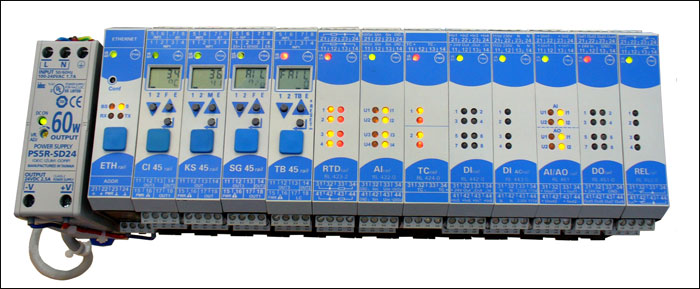

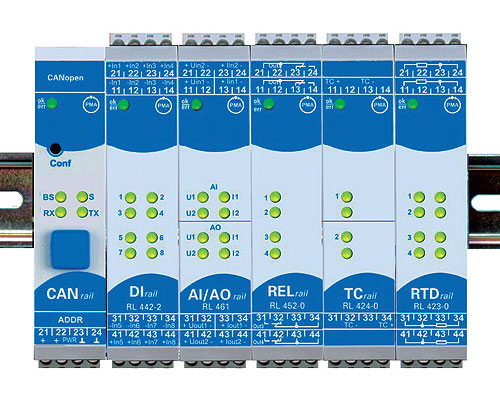

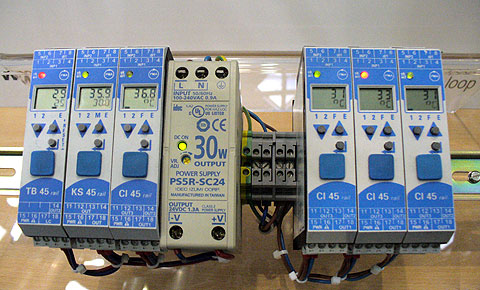

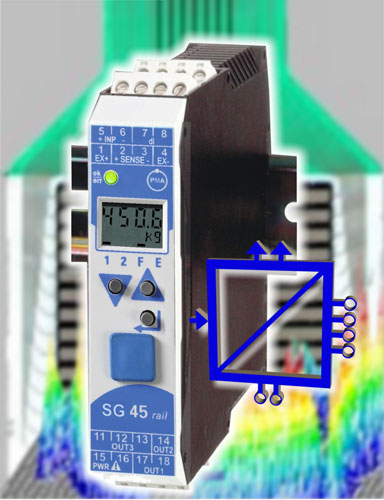

Rail Line приборы для монтажа на DIN рейку

• Компактная форма (ширина только 22,5 мм)
• Вставляемые винтовые или пружинные клеммы
• Двухстрочный LCD-дисплей с дополнительными элементами и двухцветным светодиодом
• Комфортабельное управление тремя кнопками
• Беспроводное электрическое подключение на шине посредством шинного соединителя
• Беспроблемная интеграция с компьютером или SPS
• Универсальный вход
• Второй аналоговый вход для извне заданного параметра (ток нагрева), опционально универсальный
• Универсальный выход по току или напряжению с высоким разрешением
• Два выхода с реле или оптопарами
• Время цикла 100 мс
• Двух- или трехточечное, а также непрерывное регулирование, управление шаговым двигателем
• Самооптимирование
• Единицы измерения могут специфицироваться заказчиком
• Документация на русском языке

Области типичного применения: печи, горелки и котлы, переработка пластмасс, сушилки, термообработка, закалка и отпуск, отжиг, стерилизаторы, регулирование подачи кислорода.

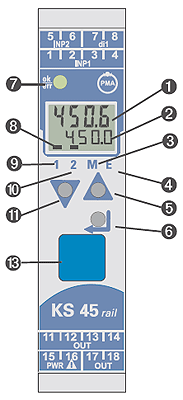

1. 1-я строка: фактическое значение.
2. 2-я строка: единицы измерения, расширенные уровни управления, лист ошибок, данные конфигурации, специальные величины итд.
3. Ручной режим.
4. Двойной клик: лист ошибок, например: FbF (дефект сенсора), Sht (короткое замыкание), Pol (переполюсовка), Lim (достижение граничного значения).
5. Кнопка инкрементирования.
6. Кнопка «Enter» или вызов расширенных уровней управления.
7. Светодиод для индикации состояния прибора:
   • зеленый – граничное значение не достигнуто, все ОК
   • зеленый мигает – нет потока данных через шинный соединитель
   • красный – граничное значение активно
   • красный мигает – ошибка в конфигурации или дефект прибора
8. Элементы индикации.
9. Состояние переключающего выхода OUT1 активно.
10. Состояние переключающего выхода OUT2 активно.
11. Кнопка декрементирования.
12. -
13. Гнездо для подключения кабеля к компьютеру для BlueControl.

Посредством ПО BlueControl^® возможна установка всех параметров регулятора в течение нескольких секунд и визуальная симуляция процесса. Фронтальный интерфейс Blue-Port^® (разъем на передней панели, прикрытый голубой заглушкой). Разумеется, возможна также установка всех параметров посредством кнопок на передней панели. Безопасность и надежность применения приборов этого семейства достигаются применение пароля доступа к различным уровням установок. Посредством опционального (на заказ), устанавливаемого на шине интерфейса RS485 с протоколом MODBUS-RTU возможна легкая коммуникация прибора с иерархически вышестоящим блоком управления или компьютером.

Прибор имеет 3 входа:

INP1 – универсальный вход, фактическое значение в виде тока или напряжения, разрешение до 14 бит, точность до трех знаков после запятой, входной фильтр 0,000...9999 с, коррекция измеряемой величины. Подключение термоэлемента или резистивного термометра по трехпроводной схеме. Возможность измерения концентрации кислорода с нагреваемым и ненагреваемым зондом.

INP2 – ток обогрева, внешнее заданное значение в виде постоянного или переменного тока или напряжения, разрешение до 14 бит, точность более 0,1%. Входной фильтр 0,0...999,9 с. Опционально (на заказ) – универсальный вход. Масштабирование в пределах -1999...9999.

di1 – управляющий вход, конфигурируется на «ноль: -3...5 V» или на «единицу: 15...30 V». Функции: запрет доступа, переключение на второе заданное значение, внешнее заданное значение, ручное управление, отключение регулятора, блокировка ручного режима, восстановление сохраненных в памяти настроек.

Прибор имеет 3 выхода:

OUT1, OUT2 - релейные выходы, имеют два замыкающих контакта с общим проводом. Нагрузка 500 VA, 250 V. Опционально (на заказ) выход с оптопарами, максимальная нагрузка 18...32VDC / 70 мA. Функционально управление нагревом или охлаждением. Желательно применять внешние RC-цепочки параллельно контактам реле или диод параллельно выходу оптопары.

OUT3 - третий выход может быть заказан, как релейный с переключающим контактом или как универсальный аналоговый выход со следующими параметрами:

• Гальваническое разделение со входами
• Свободное масштабирование
• Разрешение 14 бит
• Постоянная времени 50 мс
• Граничная частота при непрерывном регулировании > 2 Hz
• Токовый выход 0/4...20 mA
• Выход напряжения 0/2...10V
• Точность до 0,2%
• Логический выход
• Выход, как источник питания трансмиттера 22 mA / ≥ 13 V

Функции регулятора:

• Сигнализатор с устанавливаемой разницей вкл. / выкл.
• PID – регулятор, двух- или трехточечный
• Треугольник / звезда / выкл. – регулятор с частичным или полным переключением
• 2 х PID – регулятор (нагрев / охлаждение, трехточечный или непрерывный)
• Регулирование параметров шагового двигателя мануально или через ПО Blue-Control^®
• Регулятор подготовлен для подключения PMATune, что позволяет получить оптимальные параметры на сложных участках процесса
• Установка градиента заданной величины (температуры) 0,01...9999 °C/мин
• Регулятор постоянных величин
• Регулятор последовательности постоянных величин
• Программный регулятор с 4 сегментами (заданная величина / отрезок времени)
• Таймер 0,1 до 9999 мин
• Контроль измеряемой величины
• Контроль измеряемой величины с запоминанием и восстановлением, управляемыми извне
• Граничные значения могут быть управляющими сигналами

Поведение регулятора при обрыве или коротком замыкании датчика:

• Выходы отключаются
• Задается безопасное значение параметров
• Задается среднее значение параметров (PID – регулятор)
• Задается запасное значение параметров (отключаемая функция)

Функции граничных величин:

• MAX, MIN или MAX+MIN
• Контроль устанавливаемого гистерезиса

Контролируемые сигналы:

• Фактическое значение
• Отклонение регулирования
• Отклонение регулирования с подавлением при старте или изменении заданной величины
• Действующее заданное значение
• Вход 1
• Вход 2

Представление фактического значения:

• Стандарт: значение X1
• Опционально (на заказ):
  • Отношение (X1+Offset)/X2
  • Разница (X1-X2)
  • Минимум, максимум X1, X2
  • Среднее значение X1, X2
  • Переключение между X1, X2
  • Концентрация кислорода

Воздействие на входные сигналы:

• Коррекция измеренного значения (Offset и двухточечная коррекция)
• Масштабирование
• Фильтр 1-го порядка
• Линеаризация при 15 сегментах
• Запасное значение при ошибке

ALARM: Перегрузка, обрыв и короткое замыкание при нагреве. Обрыв управляющей цепи распознается автоматически. Датчики входного сигнала проверяются на обрыв, короткое замыкание и переполюсовку.

• Технические данные регулятора KS 45 (рус.)
• Инструкция по эксплуатации регулятора KS 45 (англ.)

• Двухстрочный LCD-дисплей с дополнительными индикаторами
• Текущее состояние процесса всегда на виду: рабочее состояние, тип процесса, возможные ошибки
• Единицы измерения и индикация в нижней строке могут быть специфицированы заказчиком
• Высокое разрешение 15 бит по входу
• Высокое разрешение 14 бит по выходу (ток или напряжение)
• Короткий цикл 100 мс
• Два универсальных входа.
• Один универсальный выход
• Два релейных выхода
• Частотный вход (счетчик) и частотный выход
• Линеаризация, специфицированная заказчиком
• Коррекция измеряемой величины как Offset или по двум точкам
• Комфортабельное управление тремя кнопками
• Вставляемые винтовые или пружинные клеммы
• Имеется возможность беспроводного подключения к полевой шине
• Контроль и учет измеряемой величины
• Контроль и учет измеряемой величины с запоминанием и восстановлением, управляемыми извне
• Контроль и учет кратковременных сигналов
• Функция «учет тары»
• Граничные значения могут быть управляющими сигналами
• Индикация сообщений об ошибках, предупреждений, сохраненных данных из листа ошибок

Применение

Контроль, учет, измерение, масштабирование и разделение электрических сигналов для: установок термической обработки, закалки, отжига, сушильных установок различного назначения, различных печей, металлургии, машиностроения, исследований и разработки новой техники, учета числа оборотов, измерений потока, подсчета событий, учета энергии итд.

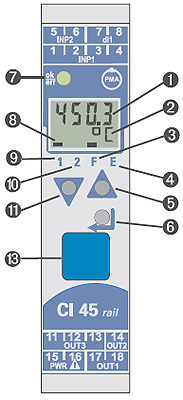

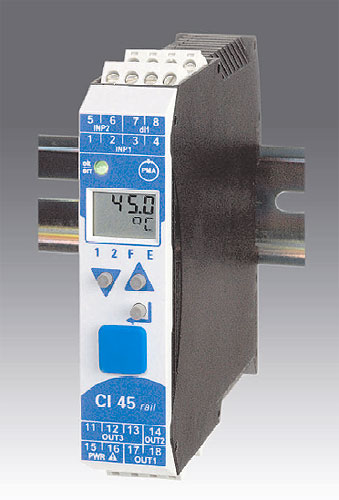

1. 1-я строка: фактическое значение.
2. 2-я строка: единицы измерения, расширенные уровни управления, лист ошибок итд.
3. Функции «тара» или «Sample & Hold» активированы.
4. Двойной клик: лист ошибок, например: FbF (дефект сенсора), Sht (короткое замыкание), Pol (переполюсовка), Lim (достижение граничного значения).
5. Кнопка инкрементирования или максимальное значение в подтягивающем режиме.
6. Кнопка «Enter» или вызов расширенных уровней управления.
7. Светодиод для индикации состояния прибора:
   • зеленый – граничное значение не достигнуто, все ОК
   • зеленый мигает – нет потока данных через шинный соединитель
   • красный – граничное значение активно
   • красный мигает – ошибка в конфигурации или дефект прибора
8. Элементы индикации.
9. Состояние переключающего выхода OUT1 / INP1 активно.
10. Состояние переключающего выхода OUT2 / INP2 активно.
11. Кнопка декрементирования или минимальное значение в подтягивающем режиме.
12. -
13. Гнездо для подключения кабеля к компьютеру для BlueControl.

Установки и Engineering Tools

Установки измерительного преобразователя возможно производить посредством ПО BlueControl, включая симуляцию процесса, и прежде всего, посредством комфортабельного фронтального интерфейса BluePort, не требующего длительного изучения. Также можно делать установки посредством фронтальных кнопок. Опционально предлагаемый интерфейс RS485 с протоколом MODBUS-RTU позволяют наладить взаимодействие с компьютером или иерархически вышестоящим блоком управления (PLC). Также опционально возможна установка шинного соединителя для полевых шин. Для достижения надежности и безопасности применяется защита в виде пароля доступа к одному или ко всем уровням.

BlueControl - программа для конфигурации, параметрирования, вводу в эксплуатацию и обслуживанию измерительного преобразователя CI 45. При необходимости все установки архивируются и печатаются. В зависимости от исполнения может применяться высокопроизводительный модуль сбора и обработки данных с современной графикой. Имитация процессов предназначена для тестирования установок.

Универсальный вход INP1

• Разрешение > 15 Bit
• До трех знаков после запятой
• Входной фильтр 0,0...999,9 с
• Измерительный цикл 100 мс (только INP1)
• Измерительный цикл 140 мс (INP1 и INP2)
• Линеаризация из 31 сегмента (установка через BlueControl®)
• Граничная частота 1.7 Гц
• Подключение термоэлементов или резистивных термометров
• Контроль обрыва и короткого замыкания датчика
• Масштабирование в пределах –1999...9999
• Измерение концентрации кислорода (опционально) с нагреваемым и ненагреваемым зондом

Универсальный вход INP2 (опционально)

• Разрешение > 15 Bit
• Входной фильтр 0,0...999,9 с
• Измерительный цикл 140 мс
• Линеаризация из 31 сегмента (установка через BlueControl^®)
• Коррекция измеряемой величины как Offset или по двум точкам
• Подключение термоэлементов или резистивных термометров

Цифровой вход DI1

Может быть выполнен, как контактный вход для подключения свободных от потенциала замыкающих контактов (напряжение 5 В) или вход с оптопарой (опционально) и внешним напряжением 24 В. Вход может быть конфигурирован, как:

• управляющий вход, прямой или инвертированный ) например, для запрещения доступа, переключения входов, восстановления сохраненных значений итд
• счетный реверсивный вход (опционально) с шириной регистра 31 бит, устанавливаемым мультипликатором 0.1...9999, со сбросом посредством комбинации кнопок
• частотный вход (опционально) в пределах 0...100 кГц

Релейные выходы OUT1, OUT2 (опция на заказ)

Два замыкающих контакта с одним общим проводом. Максимальная нагрузка 500 VA, макс. 250 V, макс. 2A. Минимальная нагрузка 6V, 1 мА DC. Логическая сигнализация граничных значений, Alarm, конечного значения счетчика, ошибки, статуса состояния. Все логические выходные сигналы могут быть подключены, как логическое «ИЛИ». Параллельно контактам желательно подключать RC-цепи для защиты от перенапряжения.

Универсальный выход OUT3

Параллельный, следующий непрерывно и синхронно универсальному входу, выход (ток 0/4...20 мA / напряжение 0/2...10V) с общим минусом. Свободное масштабирование, разрешение 14 бит, точность 0,1%. Выход OUT3 может использоваться, как источник питания для измерительного преобразователя 22 мA / 13 V. Выход OUT3 может также использоваться, как частотный выход (опционально, на заказ) с прямоугольными импульсами напряжением до 11,5 В и частотой 0,25...1000 Гц. Также возможно настроить выход OUT3, как источник импульсов длительностью 100 мс или 140 мс.

• Устанавливается заказчиком безопасное значение параметров.
• Задается запасное значение параметров (отключаемая функция).

Функции граничных величин:

• MAX, MIN или MAX+MIN
• Контроль устанавливаемого гистерезиса

Представление измеренного фактического значения:

• Стандарт: значение X1
• Опционально (на заказ):
  • Разница (X1-X2)
  • Минимум, максимум X1, X2
  • Среднее значение X1, X2
  • Переключение между X1, X2
  • Измерение концентрации кислорода
  • Рассчет концентрации кислорода по формуле Нернста
  • Счетчик
  • Частотомер

Дисплей

• верхняя строка: 4 знака, 7 сегментов – показывает фактическое значение
• нижняя строка: 5 знаков, 14 сегментов – конфигурируется заказчиком посредством ПО BlueControl
• зеленый светодиод светит – все ОК
• зеленый светодиод мигает – нет потока данных через шинный интерфейс
• красный светодиод светит – граничное значение превышено
• красный светодиод мигает – внутренний дефект прибора или конфигурации

Управление

Посредством трех кнопок устанавливаются необходимые параметры. Посредством ПО BlueControl открывается доступ ко всем уровням управления и всем параметрам.

• Напряжение: 90...260 VAC или 18...30 VAC или 18...31 VDC
• Степень защиты IP 20
• Температура -10...55°C
• Влажность макс. 95%, в среднем за год 75%, без конденсата
• Подключение штеккером или винтовыми клеммами
• Вес 180 г
• Сертификаты CE, DIN 3440 / EN 14597, UL / cUL

Интерфейс RS485 (опционально)

Подключение экранированным кабелем через шинный соединитель, монтируемый на шине. Сигналы гальванически разделены. Протокол MODBUS RTU, 32 прибора на один шинный сегмент. Скорость передачи: 2400, 4800, 9600, 19.200, 38.400 бит/с. Область адресов 1 ...247.

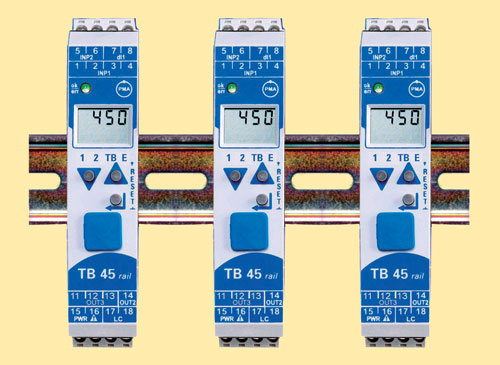

• конфигурируется как ограничитель температуры, контролер граничных значений
• компактная форма, ширина только 22,5 мм
• предназначен для монтажа на DIN рейке
• вставляемые пружинные или винтовые клеммы
• двухстрочный дисплей с дополнительными элементами
• комфортное управление тремя кнопками
• электрические соединения устанавливаются автоматически при монтаже
• фронтальный интерфейс BluePort®
• два универсальных входа
• два релейных выхода
• два предупреждения о предстоящей возможной ошибке
• универсальный выход

Применение:

• все оборудование, где превышение или снижение температуры недопустимо
• отопительные системы в зданиях
• котлы, бойлеры
• системы передачи тепловой энергии с органическим теплоносителем
• системы, где нужно контролировать ограничение любых входных сигналов

Дисплей отображает граничные и измеренные значения параметров, а также выполняемые команды управления, состояния прибора, тип процесса и сообщения об ошибках. Единицы измерения могут не отображаться на дисплее и могут специфицироваться заказчиком. Вторая строка на дисплее программируется по желанию заказчика.

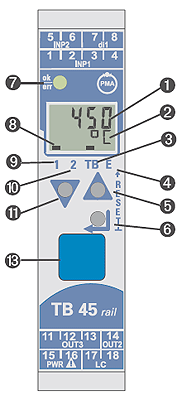

1. 1-я строка: фактическое значение или граничное значение LC.
2. 2-я строка: граничное значение LC, единицы измерения, расширенные уровни управления, лист ошибок итд.
3. Режим ограничения температуры.
4. Двойной клик: лист ошибок, например: FbF (дефект сенсора), Sht (короткое замыкание), Pol (переполюсовка), Lim (достижение граничного значения).
5. Кнопка инкрементирования.
6. Кнопка «Enter» или вызов расширенных уровней управления.
7. Светодиод для индикации состояния прибора.
   • зеленый – граничное значение LC не достигнуто, все ОК
   • зеленый мигает – нет потока данных через шинный соединитель
   • красный – граничное значение LC активно
   • красный мигает – ошибка в конфигурации или дефект прибора
8. Элементы индикации.
9. Состояние переключающего выхода LC активно.
10. Состояние переключающего выхода OUT2 активно.
11. Кнопка декрементирования.
12. -
13. Гнездо для подключения кабеля к компьютеру для BlueControl.

Посредством ПО BlueControl возможна установка всех параметров регулятора в течение нескольких секунд и визуальная симуляция процесса. Фронтальный интерфейс Blue-Port® (разъем на передней панели, прикрытый голубой заглушкой). Возможна установка всех параметров посредством кнопок на передней панели. Безопасность и надежность применения приборов этого семейства достигаются применение пароля доступа к различным уровням установок. Посредством опционального (на заказ), устанавливаемого на шине интерфейса RS485 с протоколом MODBUS-RTU возможна легкая коммуникация прибора с иерархически вышестоящим блоком управления или компьютером. С установкой системного интерфейса возможна коммуникация прибора с другими приборами серии RailLine.

Параметры конфигурации, которые устанавливаются только посредством ПО BlueControl:

• линеаризация, специфицированная клиентом
• установка граничного значения рабочего времени прибора
• установка граничного значения числа включений / отключений
• переключение на рабочую частоту 60 Гц
• блокирование доступа
• управление паролем
• ввод текстовых данных

Входы:

INP1 - (1-е фактическое значение), универсальный вход, разрешение 14 бит, цикл опроса 100 мс, линеаризация с 15 сегментами, коррекция измеренного значения. Могут применяться термоэлементы и термометры сопротивления, также этот вход может использоваться для измерения концентрации кислорода с нагреваемым или ненагреваемым зондом. Опционально возможно измерять разницу INP1-INP2, max/min (INP1, INP2).

INP2 - (опция), (2-е фактическое значение), универсальный вход или вход для дополнительного граничного контроля, разрешение 14 бит, цикл опроса 100 мс. Могут применяться термоэлементы и термометры сопротивления.

di1 - цифровой управляющий вход для запрещения доступа, возврата записанных сообщений, сброса итд. Этот вход может быть заказан как контактный (5 В, 1 мА) или вход с оптопарой (30 В, 6 мА).

Выходы:

LC – граничный контакт, Alarm. Отключение питания при превышении или снижении параметра относительно граничных величин. Повторное включение при возврате параметра в допустимую область. Работа в режиме гистерезиса. Спаренный замыкатель с общим проводом. Максимальная нагрузка 500 VA, макс. 250 V, макс. 2A. Минимальная нагрузка 6V, 1 мА DC.

OUT2 – граничный контакт, Alarm, ошибка. Спаренный замыкатель с общим проводом. Максимальная нагрузка 500 VA, макс. 250 V, макс. 2A. Минимальная нагрузка 6V, 1 мА DC.

OUT3 (логический) (опция) – граничный контакт, Alarm, ошибка

OUT3 (непрерывный) (опция) – аналоговый выход, разрешение 14 бит, питание трансмиттера 22 мA / 13 В. Параллельный по току и по напряжению выход с общим минусом, одновременно может применяться только в гальванически разделенных цепях

Входы и выходы гальванически разделены между собой и относительно питания. Конфигурация и параметры записываются в долговременную память EEPROM и не зависят от наличия или отсутствия напряжения питания.

Дисплей:

• Верхняя строка: 4 знака, 7 сегментов – показывает фактическое или граничное LC значение.
• Нижняя строка: 5 знака, 14 сегментов – конфигурируется заказчиком посредством ПО BlueControl на единицы измерения, параметры, уровни управления.
• Элементы 1 и 2 - LC и OUT2 активны
• Элемент ТВ – работа в режиме температурного ограничителя
• Элемент Е – запись в лист ошибок
• Зеленый светодиод светит – все ОК
• Зеленый светодиод мигает – нет потока данных через шинный интерфейс
• Красный светодиод светит – граничное значение превышено
• Красный светодиод мигает – внутренний дефект прибора или конфигурации

Управление:

Посредством трех кнопок устанавливаются необходимые параметры. Посредством ПО BlueControl открывается доступ ко всем уровням управления и всем параметрам

• Напряжение: 90...260 VAC или 18...30 VAC или 18...31 VDC.
• Степень защиты IP 20.
• Температура -10...55°C
• Влажность макс. 95%, в среднем за год 75%, без конденсата.
• Подключение штеккером или винтовыми клеммами.
• Сертификаты CE, DIN 3440 / EN 14597, UL / cUL

Интерфейс RS 485 (опционально):

Подключение экранированным кабелем через шинный соединитель, монтируемый на шине. Сигналы гальванически разделены. Протокол MODBUS RTU, 32 прибора на один шинный сегмент. Скорость передачи: 2400, 4800, 9600, 19.200, 38.400 бит/с. Область адресов 1 ...247.

Менеджер сообщений:

Индикация сообщений об ошибках, предупреждений и записанных сообщений о достижении или пересечении граничных значений. Сообщения записываются и могут быть вручную удалены. Возможные варианты записей: обрыв, короткое замыкание, дефект сенсора, переполюсовка, превышение лимита времени действия калибровки, превышение числа включений, внутренний дефект прибора.

Описание и функции вспомогательных модулей:

• Подключение следующих модулей семейства rail line к полевой шине:
  • Измерительный преобразователь UNIFLEX CI 45
  • Универсальный регулятор KS 45
  • Ограничитель температуры TB 45
• Поддерживаемые полевые шины:
  • PROFIBUS DP с протоколом DPV1.
  • Ethernet TCP/IP с протоколом MODBUS/TCP.
• Компактная форма, ширина только 22,5 мм.
• Монтаж на DIN рейке.
• Вставляемые винтовые или пружинные клеммы.
• Подключение к модулям посредством внутренней системной шины на DIN рейке. Соединитель входит в комплект поставки.
• Централизованное питание 24 В.
• Возможность замены модулей без отключения питания.
• Централизованное конфигурирование посредством ПО BlueControl®.
• Два формата данных - Integer и Float.
• До 15 значений может быть прочитано или записано в каждый модуль по внутренней системной шине.
• Децентрализованная регистрация сигналов и управление процессами.
• Система раздельных входов и выходов.
• Модульная конструкция с распределенными функциями.
• К одному коммуникатору полевой шины возможно подключить до 16 модулей.
• С использованием дополнительного блока питания RL PWR можно подключить до 62 модулей.
• Сертификаты CE и UL / cUL.

Коммуникатор для полевой шины PROFIBUS DP - RL DP

• Интерфейс PROFIBUS-DP (Slave) по IEC 61158.
• Чтение и запись параметров процесса и конфигурации для DPV0.
• Ациклические функции DPV1 (одна связь с Мастером 1-го класса), например, SPS (Read, Write, Alarm, Alarm_Ack).
• Ациклические функции DPV1 (две связи с Мастером 2-го класса), например, обслуживание инженерной станции (Initiate, Abort, Read, Write).
• Up-/Download посредством PROFIBUS между BlueControl® и RL DP.
• Простое подключение к полевой шине посредством штеккера SUB-D.
• Физический интерфейс RS 485.
• Скорость 9,6…1200 kBit/s.
• Самоустановка параметров связи.
• Адресация в 1...99 посредством переключателя.
• До 32 приборов на один сегмент полевой шины.
• Длина кабеля 10 пределах 0 ... 1200 м, в зависимости от скорости.
• В конце шины рекомендуется установить резистор 100 Ом.
• Данные GSD могут быть загружены с сайта РМА.
• Фронтальный интерфейс BluePort®.

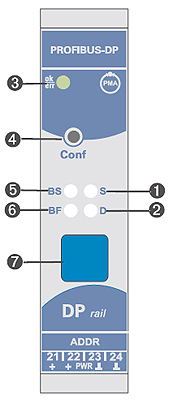

1. Светодиод для индикации состояния системной шины:
   • не горит – шина отключена.
   • мигает – коммуникатор ищет модули.
   • горит – коммуникация активна.
2. Светодиод для индикации диагностики:
   • горит – дефект модуля.
3. Светодиод для индикации состояния прибора:
   • зеленый – все ОК.
   • желтый – инициализация.
   • желтый мигает – ошибка конфигурации.
   • красный – нет конфигурации.
   • красный мигает – ошибка (дефект) модуля.
4. Не подключен.
5. Светодиод для индикации состояния полевой шины PROFIBUS DP:
   • не горит – шина отключена или нет связи.
   • мигает – ожидание, параметрирование, конфигурирование, остановна прцессора.
   • горит – поток данных идет.
6. Светодиод для индикации ошибки сообщения:
   • не горит – ошибок нет.
   • мигает – ошибка параметрирования.
   • горит – ошибка конфигурирования.
7. Гнездо для подключения кабеля к компьютеру для BlueControl®.

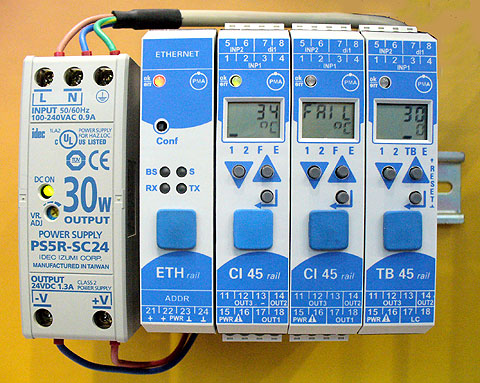

Коммуникатор для полевой шины ETHERNET MODBUS/TCP – RL ETH

• Интерфейс Ethernet с протоколом TCP/IP.
• Чтение и запись параметров процесса и конфигурации посредством MODBUS/TCP.
• Сервер MODBUS/TCP посредством порта 502.
• До 4-х клиентов одновременно, максимум до 16 клиентов.
• Подключение посредством штеккера RJ45.
• Скорость 10 / 100 MBit/s.
• 4-жильный кабель длиной до 100 м.
• Защита данных в EEPROM.
• Фронтальный интерфейс BluePort®.
• Напряжение 24 В (19,2...30 В).
• Защита от переполюсовки и перенапряжения.

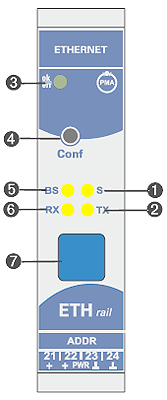

1. Светодиод «S» для индикации состояния системной шины:
   • не горит – шина отключена.
   • мигает – коммуникатор ищет модули.
   • горит – коммуникация активна.
2. Светодиод «TX» для индикации передачи данных:
   • горит – идет передача данных.
3. Светодиод «OK» для индикации состояния прибора.
   • зеленый – все ОК.
   • желтый – инициализация.
   • желтый мигает – ошибка конфигурации.
   • красный – нет конфигурации.
   • красный мигает – ошибка (дефект) модуля.
4. не подключен.
5. Светодиод «BS» для индикации состояния полевой шины Ethernrt.
   • не горит – шина отключена или нет связи.
   • горит – связь есть.
6. Светодиод «RX» для индикации приема данных.
   • горит – идет прием данных.
7. Гнездо для подключения кабеля к компьютеру для BlueControl®.

Модульный блок питания – RL PWR

• Дополнительное питание вспомогательных модулей.
• Распределение энергии на различные уровни системы.
• Конструкция с гальванически разделенными уровнями.
• Монтаж на DIN рейке непосредственно возле других модулей.
• Подключение штеккером.
• Светодиод для индикации состояния прибора:
  • зеленый – все ОК.
  • красный – нет выходного напряжения.
  • не горит – нет внешнего питания.
