В фотогалерее размещены 28 фотографий бесконтактного датчика на реальном производстве. На сегодняшний день в Германии работают более тысячи приборов четырёх поколений VLM200 - VLM250 - VLM320 - VLM500 и примерно такое же количество в других странах. Сейчас еще работают первые приборы, установленные в 1992 году на заводе Mannesmann. Собран и систематизирован опыт использования прибора в различных отраслях промышленности на самых разнообразных материалах, скоростях и при различных условиях, в том числе и в экстремальных. Оптический измеритель VLM500
VLM500 1. Демонстрация работы измерителя VLM500 на выставочном стенде. Бесконтактное измерение длины отрезка нетканного материала, идущего по конвейеру - это одна из наиболее сложных задач, так как нетканный материал имеет аморфную нерегулярную структуру. Расстояние от объектива измерителя VLM500 до поверхности материала составляет 170 мм.

Справа на конвейере установлен быстродействующий рефлективный световой затвор, который выдаёт измерителю сигнал начала и конца измеряемого материала, то есть обеспечивает режим СТАРТ-СТОП. Этот режим необходим, чтобы измерялась только длина материала, но никак не конвейерной ленты. Измеренная длина отрезков материала передаётся по каналу RS485, отображается цифровым индикатором PAXI и суммируется в его памяти.

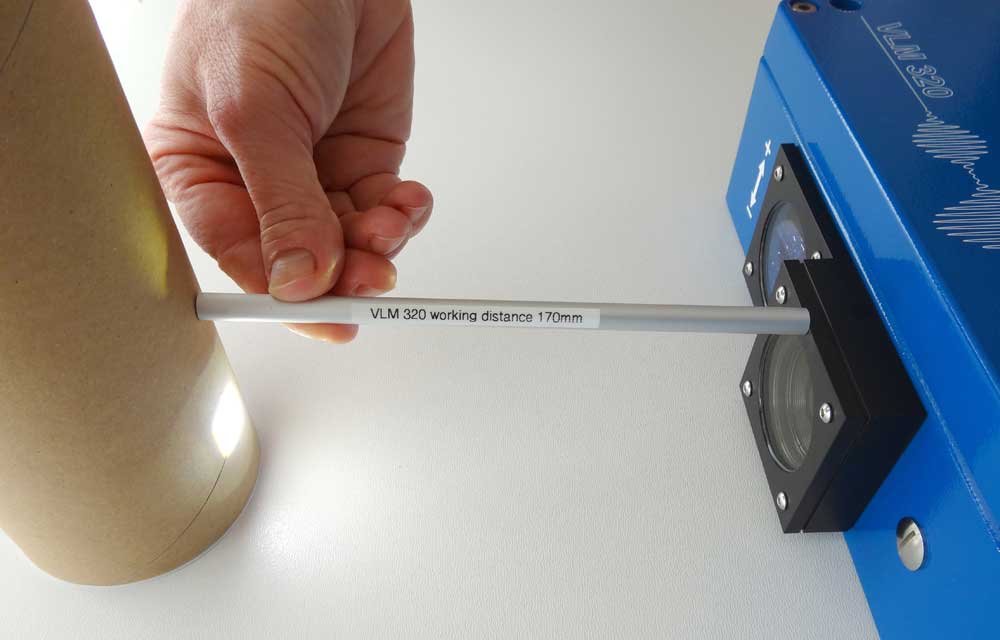

2. Установка рабочей дистанции датчика VLM500L с помощью шаблона. Для увеличения кликнуть по фотографии.

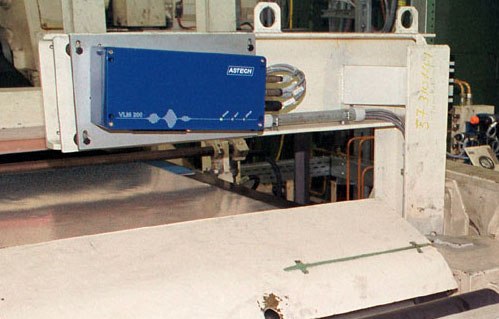

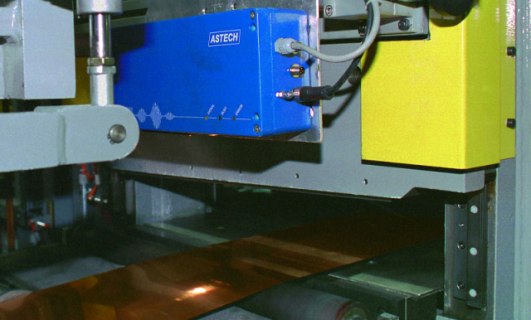

VLM500 3. Линия безостановочной намотки в рулоны и нарезки лакированного тонкого медного листа толщиной 0,8...1,6 мм. Номинальная скорость до 8 м/с. По достижении заданного метража скорость снижается и одновременно стартует "летучая пила", то есть подвижная гильотина. После отрезки листа гильотина возвращается в исходное положение, начинается намотка следующего рулона и скорость увеличивается до номинальной. VLM500 ведет непрерывное измерение длины листа, передавая данные на компьютер. Периодическое изменение скорости листа не влияет на точность измерения длины.

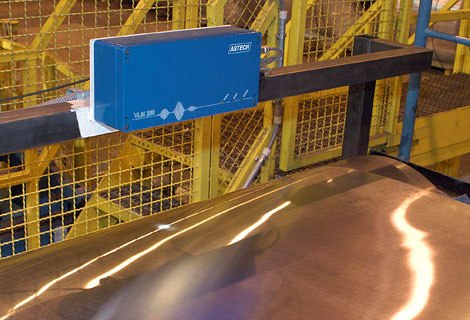

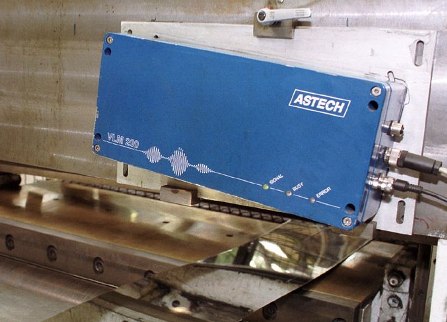

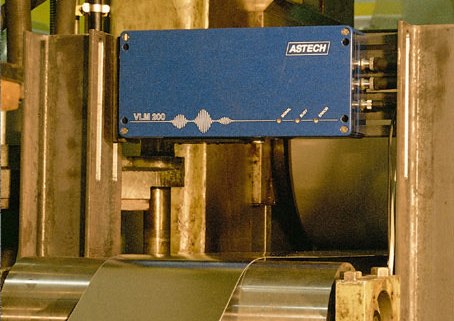

VLM500 4. Контроль длины и скорости полированной металлической полосы с помощью датчика VLM200, смонтированного в 2001 году на линии инспектирования качества поверхности. Исходя из данных, полученных от датчика, компьютер управляет системой выборочного видеоконтроля качества поверхности листа.

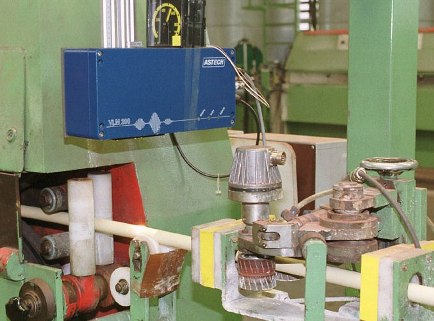

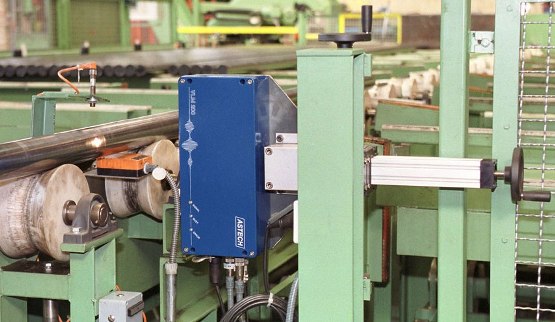

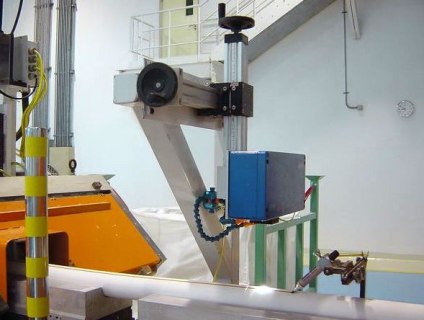

VLM500 5. Датчик VLM500 управляет нарезкой керамических труб по длине. Сигнал от датчика поступает в компьютер, который управляет лазерной отрезной машиной. При отрезке движение труб прекращается, о по окончании труба вновь движется. VLM500 установлен на двухосевом координатном приспособлении LJ2C, что позволяет персоналу оперативно адаптировать измерение к трубам различного диаметра. Приспособление LJ2C позволяет выполнять юстировку датчика по двум осям, имеется исполнение для ручной юстировки и также исполнение с электроприводом для автоматической юстировки по одной оси и ручной юстировки по второй оси.

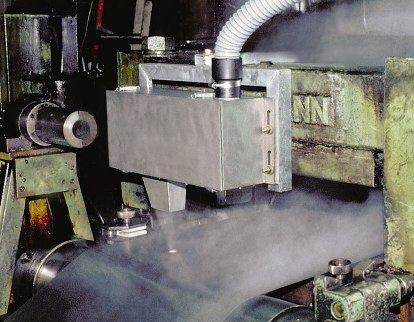

VLM500 6. Измерение и контроль толщины проката через разницу скоростей. На листопрокатном стане с двух сторон размещены два датчика VLM500, один на входе толстого листа, другой на выходе тонкого листа (на фото показан только один из них, выходной). Из-за тяжёлых механических и температурных условий эксплуатации датчики VLM500 размещены в защитных корпусах с коротким носиком, по гибкому рукаву подается охлаждающий воздух и в нём же проложены кабели к датчику. Пар и брызги охлаждающей эмульсии не создают существенных помех световому лучу. Датчики VLM500 подключены к системе управления Siemens Simatic S7, процессор получает информацию от датчиков и через разницу скоростей пересчитывает толщину листа на выходе стана. Бесконтактная технология позволяет отслеживать толщину листа на выходе с реальной производственной точностью до 0,05 мм.

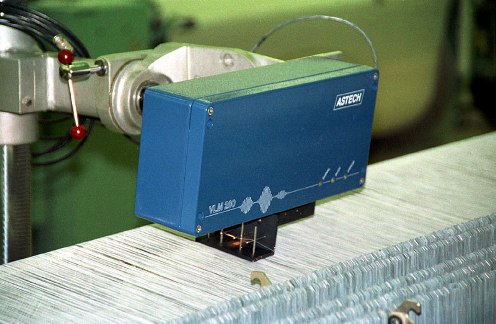

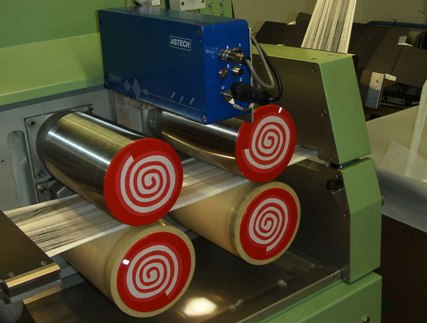

VLM500 7. Измерение скорости текстильных нитей с помощью датчика VLM500. В данном случае датчик является составной частью текстильного оборудования. Применение датчика VLM500 позволило отказаться от традиционных контактных (механических) технологий замера скорости.
VLM500 8. Измерение скорости нитей из волокнистого полипропилена для фильтров. Особенность данного применения состоит в том, что нити идут по вальцам тонким неструктурированным слоем и световой луч от датчика более чем наполовину проходит сквозь слой нитей. Однако небольшой части отраженного света достаточно для измерения скорости и длины нитей. Применение VLM500 решило значительную часть проблем контроля качества синтетических нитей.
VLM500 9. Измерение скорости и длины на линии декапирования металла, то есть удаления тончайшей пленки окислов для получения активной поверхности металла, необходимой для его прочного последующего сцепления с покрытием в ванне с электролитом. В данном применении критична скорость прохождения металла через ванну, то есть время декапирования, именно эту задачу решило применение датчика VLM500.
VLM500 10. Линия контроля и соединения (сдваивания) алюминиевой фольги. Для соединения алюминиевой фольги с фольгой из искусственного материала используется преимущественно полиэтилен. Эта комбинация обладает способностью к термической сварке, средней механической прочностью и химической стойкостью и применяется в самых различных областях. Для равномерного наложения слоёв фольги и полиэтилена требуется синхронизация скоростей подачи, что решается установкой бесконтактного датчика скорости VLM500 по одному на каждый слой.

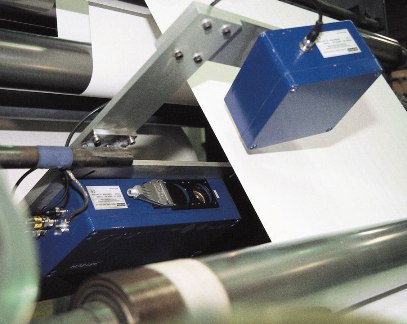

VLM500 11. Бесконтактное измерение длины и скорости бумаги является одной из самых сложных задач, так как бумага имеет аморфную неравномерную и неструктурированную поверхность и её изображение на оптической матрице плохо поддаётся математической и статистической обработке. Тем не менее разработчики датчика VLM500 придумали такие программные технологии и сконструировали такие оптические фильтры, что невозможное стало возможным. Сейчас VLM500 применяется в бумажной промышленности на скоростях до 50 м/с на всех стадиях процесса.
VLM500 12. Линия инспекции труб высокого давления. Для точного позиционирования дефектоскопа применяется датчик VLM500 в режиме измерения длины трубы. Достигнутая миллиметровая точность является вполне достаточной для контроля качества труб.
VLM500 13. Контроль и нарезка стального прутка диаметром 8...12 мм на выходе рихтовочной машины. Скорость более 30 м/с.

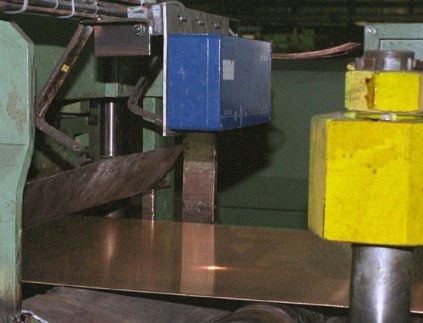

VLM500 14. Контроль длины медного листа при намотке рулонов и мерная нарезка. Скорость от 2 до 10 м/с изменяется по мере достижения заданной длины.

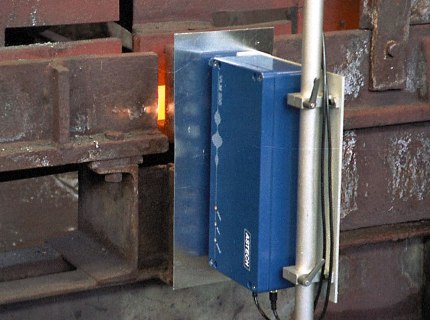

VLM500 15. Одна из самых сложных задач - измерение скорости металлопроката, раскаленного до светящегося состояния. В этом случае для предварительного проектного решения был применен измеритель VLM320 в мобильном варианте. После успешных испытаний и определения оптимальных мест для монтажа датчиков мобильное исполнение было заменено на стационарное, размещённое в защитном корпусе с обдувом.

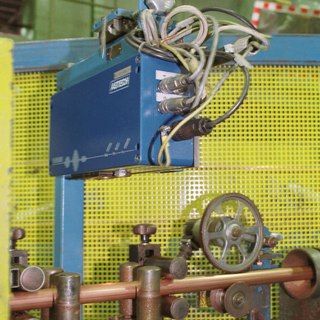

VLM500 16. Линия контроля медной трубы

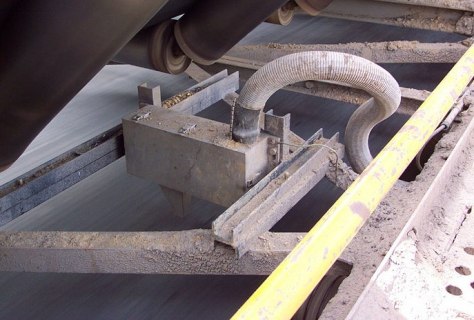

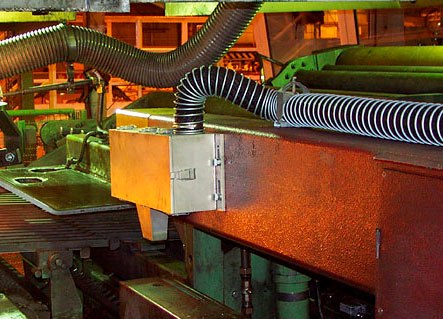

VLM500 17. Датчик VLM500 при измерении скорости резиновых конвейерных лент на производстве строительных материалов. Из-за высокой степени запылённости датчик размещен в защитном корпусе с принудительным обдувом. Электрические кабели размещены в гибком воздуховоде.

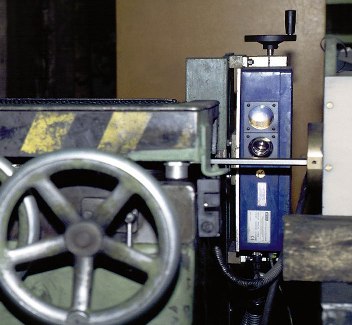

VLM500 18. Датчик VLM500 управляет нарезкой медной трубы. Сигнал от датчика поступает в компьютер, который управляет подвижной пилой. VLM500 установлен сбоку от объекта на двухкоординатном приспособлении LJ2C, что позволяет оперативно адаптировать измерение к трубам различного диаметра.
VLM500 19. Измерение скорости металла при подготовке его к гальванической обработке. Датчик VLM500 размещен в защитном корпусе с принудительным обдувом. Электрические кабели размещены в гибком воздуховоде. Фотография сделана на стадии монтажа прибора.

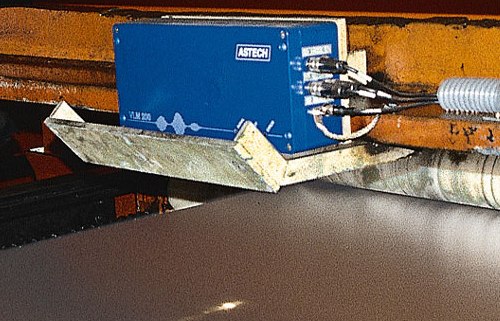

VLM500 20. Измерение длины полосы на линии нанесения покрытий
VLM500 21. Контроль длины керамической трубки и управление лазерной отрезной машиной.
VLM500 22. Инспекционная линия с измерением длины неметаллических рулонных материалов.

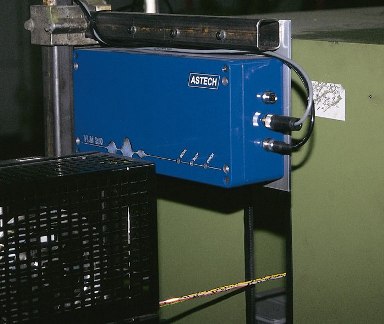

VLM500 23. Измерение длины и скорости нити в текстильном производстве. Для нити разработано специальное приспособление с направляющим желобком, обеспечивающее стабильное расстояние от нити до измерителя и также отсутствие других движущихся предметов в рабочем поле. Такая технология хорошо зарекомендовала себя на протяжении длительного времени.

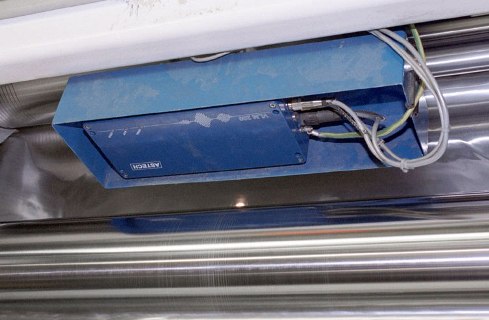

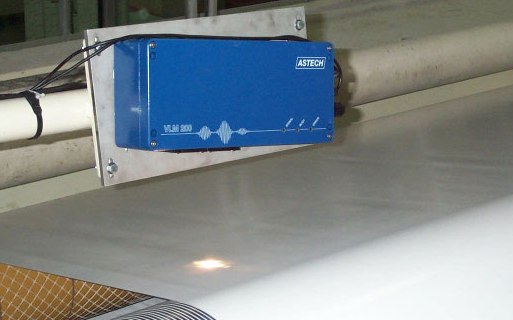

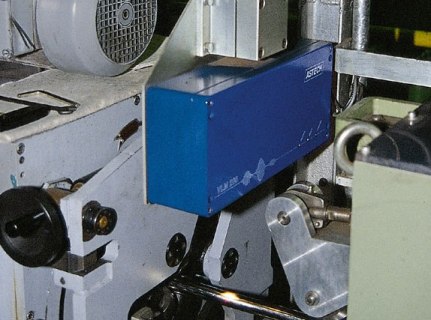

VLM500 24. Линия производства плёнки. Датчик VLM500 используется для контроля скорости намотки пленки и для измерения длины плёнки в каждом рулоне.
VLM500 25. Измерение длины кабеля.
VLM500 26. Измерение скорости и длины на линии мерной нарезки трубки.
VLM500 27. Измерение длины листа при раскрое металла.

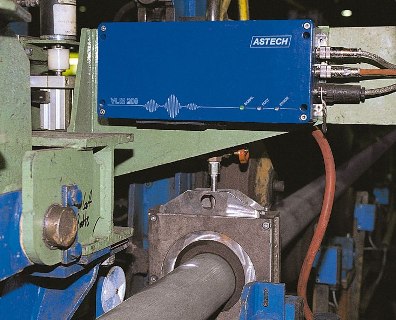

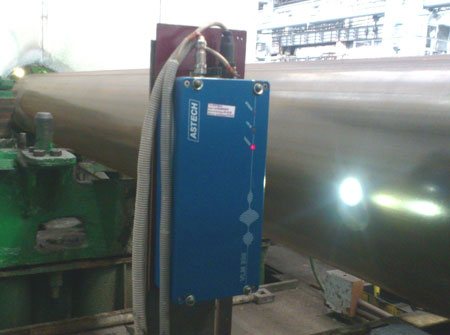

VLM 320 28. Бесконтактное измерение скорости движения сварных труб большого диаметра на выходе из сварочного агрегата. Расстоянние от измерителя VLM320D до поверхности трубы составляет 240 мм. Измеряемая скорость в диапазоне 0,02...0,6 м/с преобразовывается в аналоговый сигнал 4...20 мА и передаеётся в систему управления для оперативной коррекции работы привода. Контроль и поддержанние неизменной скорости трубы является гарантией качества сварного шва и соответственно гаранией долговечности трубы.
Трубный завод, Украина.
