Особенности применения VLM500 при работе с раскалённым светящимся металлом

Опросный лист
Все датчики VLM500 со знаком /h имеют дополнительные свойства, необходимые в металлургии - возможность определять скорость и длину раскалённых до высокой температуры, светящихся металлов. Прибор дополнительно оснащён специальными объективами, защитными стёклами, аппаратными и программными фильтрами. Технология защищена европейскими и американскими патентами и многократно опробована. Во избежание перегрева прибора необходимо применять внешнее воздушное охлаждение, а в сложных случаях и защитный корпус. Оптический измеритель VLM500

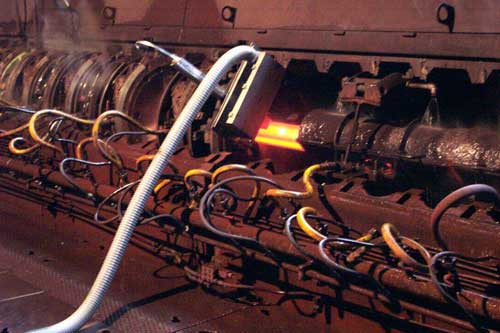

Датчик скорости и длины VLM500D/h 1. Датчик скорости и длины VLM500D/h в защитном корпусе на трубопрокатном производстве Krupp Thyssen Steel, Германия. К защитному корпусу подведен гибкий металлический воздуховод диаметром 70 мм для подачи охлаждающего воздуха, внутри которого проложены все электрический кабели, включая питание и интерфейс. Температура охлаждающего воздуха равна температуре в цехе, в разное время колеблется от 10 до 30°C. При такой конструкции температура внутри датчика VLM500 не превышает допустимых +50°C, а фактически даже ниже.

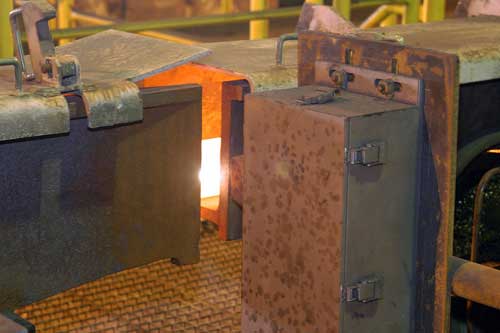

Датчик скорости и длины VLM500D/h 2. Датчик скорости и длины VLM500D/h в защитном корпусе без подачи охлаждающего воздуха при измерении длины и скорости горячей заготовки на заводе фирмы Krupp Thyssen Steel, Германия. Дистанция измерения, то есть расстояние от объектива до поверхности металла, составляет 240 мм, что гарантирует высокую точность и повторяемость результатов измерения. Фотография сделана во время пуско-наладочных работ, прокладка кабелей не завершена.
Датчик скорости и длины VLM500D/h 3. Датчик скорости и длины VLM250D/h (предыдущая модель, выпускавшаяся до 2010 года) в защитном корпусе с подачей охлаждающего воздуха при измерении длины заготовки горячекатанной трубы на заводе фирмы Voest, Австрия. Датчик находится в непрерывной эксплуатации более шести лет.

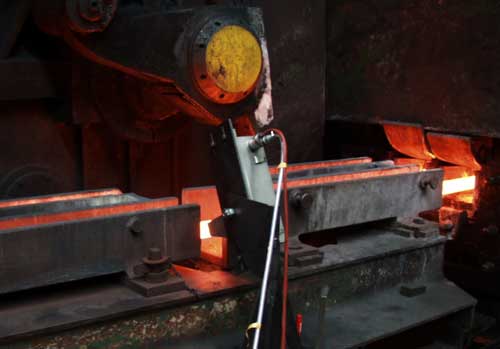

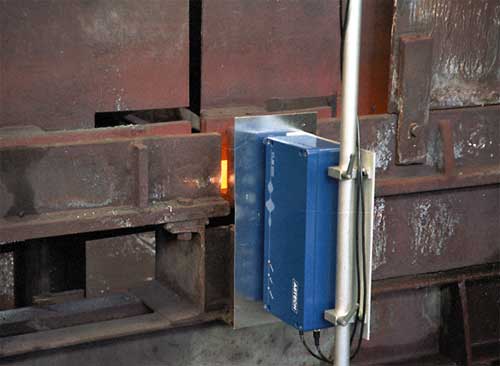

Датчик скорости и длины VLM500D/h 4. Датчик скорости и длины VLM500D/h, мобильный вариант с временным креплением проходит испытание на подаче горячей заготовки на заводе фирмы Salzgitter Stahl AG, Германия. Датчик на фото располагает облегчённой защитой без обдува и временно закреплен на распорке.
